Descrição do produto

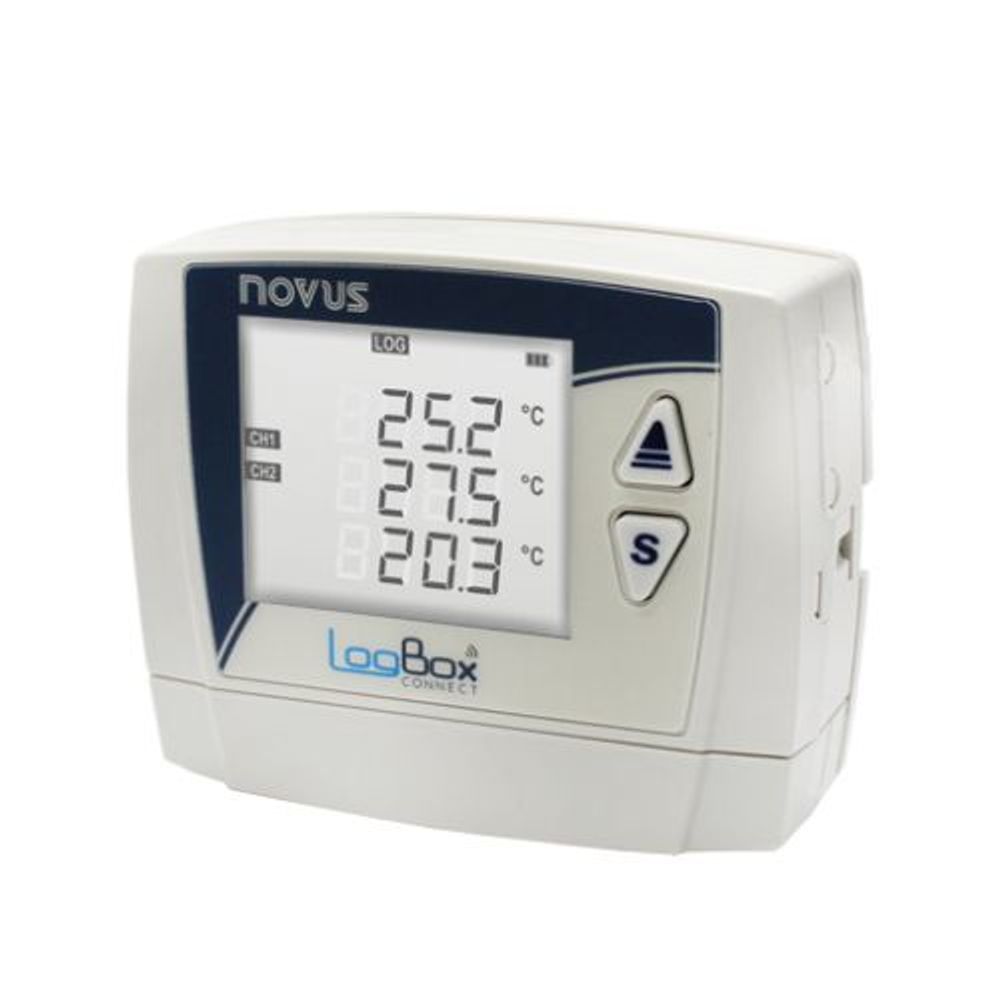

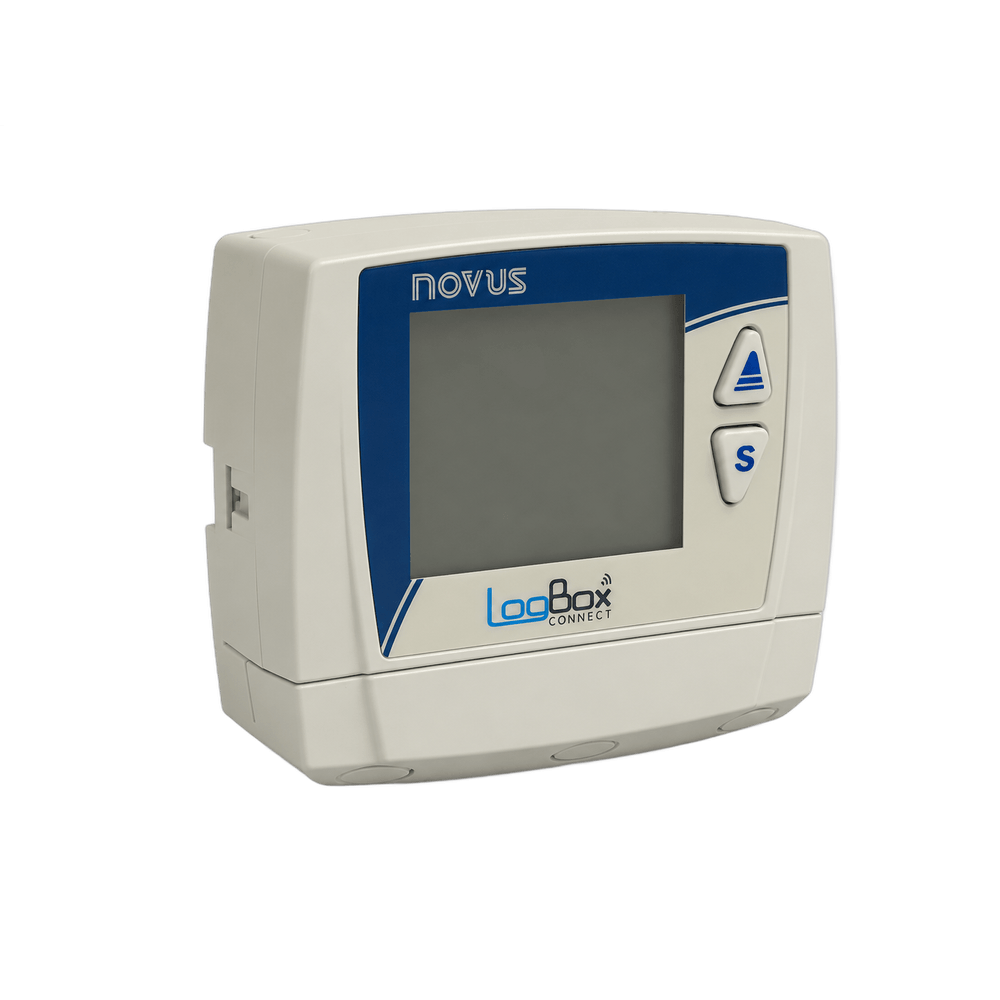

O LogBox BLE é um data logger bluetooth para até três sensores analógicos e um digital. Os canais analógicos aceitam conexão direta de sensores de temperatura do tipo termopar ou Pt100 e de sensores para quaisquer outras grandezas com sinais em corrente ou tensão. O canal digital pode registrar o horário de eventos, como a abertura de uma porta, ou contar pulsos de um sensor de vazão.

O intervalo entre registros é configurável e o acesso aos parâmetros se dá por duas vias: desktop ou notebook conectado à interface USB com o software NXperience, ou dispositivo móvel Android e iOS por comunicação Bluetooth com o aplicativo NXperience Mobile. Ambos permitem configuração, coleta e análise dos registros.

Por ser o primeiro data logger de temperatura wireless da família NOVUS Connect, a NOVUS o indica para aplicações que exijam precisão no registro de dados de temperatura, como laboratórios, câmaras frigoríficas e data centers. A memória interna guarda 140.000 registros e o display de 3 linhas com 4 ½ dígitos permite a leitura local das variáveis.

Benefícios e composição

Entradas analógicas (incluídas): 3 canais, aceitando termopares J, K, T, E, N, R, S e B; Pt100; 0-5 V; 0-10 V; 0-50 mV; 4-20 mA e 0-20 mA.
Entrada digital (incluída): 1, para contagem de pulsos ou registro de eventos.
Display (incluído): 3 linhas com 4 ½ dígitos.
Alarmes (incluídos): total de 8 alarmes, dois por canal, de mínimo e máximo, com saída por buzzer ou saída digital.
4 pilhas alcalinas AA (INCLUÍDAS): o manual é literal - o LogBox BLE vem acompanhado de 4 pilhas alcalinas do tipo AA de 1,5 V cada, com capacidade típica de 2000 mAh e especificação de temperatura de trabalho de -10 °C a 50 °C. A aba de detalhes confirma: já inclusas.
Suporte de fixação (INCLUÍDO): o manual registra que o dispositivo vem acompanhado de um suporte de fixação, com três orifícios oblongos dispostos em triângulo para fixação por parafusos. A aba de detalhes acrescenta que o suporte para fixação em parede é removível por encaixe ou magnético.
Tampa de proteção das conexões (incluída).
Sensores internos (incluídos): NTC para temperatura, tensão da bateria interna e tensão da fonte externa.
Opcionais de fábrica: nenhum - código único, sem campos de seleção.
Acessório vendido à parte: fonte de alimentação 100-240 VAC, saída 12 VDC, 1,5 A, código 8816060122. É o único acessório publicado e não acompanha o produto - o LogBox BLE funciona com as pilhas inclusas, sendo a fonte externa uma alternativa de alimentação.
Software: NXperience para Windows, pela USB, e NXperience Mobile, anunciado pela NOVUS como App Gratuito, por Bluetooth em Android ou iOS.

Aplicações do produto

Laboratórios que exijam precisão no registro de dados de temperatura.
Câmaras frigoríficas e cadeia do frio.
Data centers.
Registro do horário de eventos, como a abertura de uma porta, pelo canal digital.
Contagem de pulsos de sensor de vazão pelo canal digital.
Monitoramento e registro confiável em armazéns farmacêuticos e controle de exatidão e estabilidade em salas limpas, conforme os webinars oficiais listados pela NOVUS para este produto.

Especificações técnicas

Entradas e saídas

Entradas analógicas: 3
Tipos de sensores analógicos: termopares J, K, T, E, N, R, S, B; Pt100; 0-5 V; 0-10 V; 0-50 mV; 4-20 mA; 0-20 mA
Entradas digitais: 1, para contagem de pulsos ou registro de eventos
Alarmes: total de 8, dois por canal, de mínimo e máximo
Saídas de alarme: buzzer ou saída digital
Sensores internos: NTC para temperatura, tensão da bateria interna e tensão da fonte externa

Exatidão e resolução

Exatidão Pt100: 0,12 %
Exatidão termopares, mV, V e mA: 0,15 %
Resolução para sensores de temperatura: 0,1 °C

Registro e memória

Capacidade de memória: 140.000 registros
Intervalo de registro: 1 segundo a 18 horas

Comunicação e software

Interfaces de comunicação: USB e Bluetooth 4.1 (BLE)
Software de configuração: NXperience pela USB do PC; NXperience BLE em smartphone via Bluetooth
Requisitos do aplicativo móvel: Android 6.0 ou superior, ou iOS 11

Alimentação

Alimentação externa: 10 a 30 Vcc
Consumo máximo com fonte externa: 15 mA
Consumo típico com fonte externa: 2 mA
Pilhas: 4 pilhas alcalinas do tipo AA, incluídas, de 1,5 V cada, com capacidade típica de 2000 mAh
Autonomia estimada das pilhas: típico 2 anos, com 5 minutos de intervalo de registro

Temperatura de operação conforme a fonte de energia

Usando as pilhas incluídas: -10 a 50 °C
Usando pilhas Energizer L91: -20 a 60 °C
Usando alimentação externa: -20 a 70 °C

Características físicas e certificações

Alojamento: ABS+PC
Índice de proteção: IP40
Dimensões: 120 (L) x 100 (A) x 40 mm (P)
Fixação: suporte para fixação em parede removível por encaixe ou magnético
Certificações: ANATEL, FCC e CE
Identificador regulatório adicional: contém IC 216Q-1740 (ISED Canada); conformidade com a parte 15 das Regras da FCC
