Descrição do produto

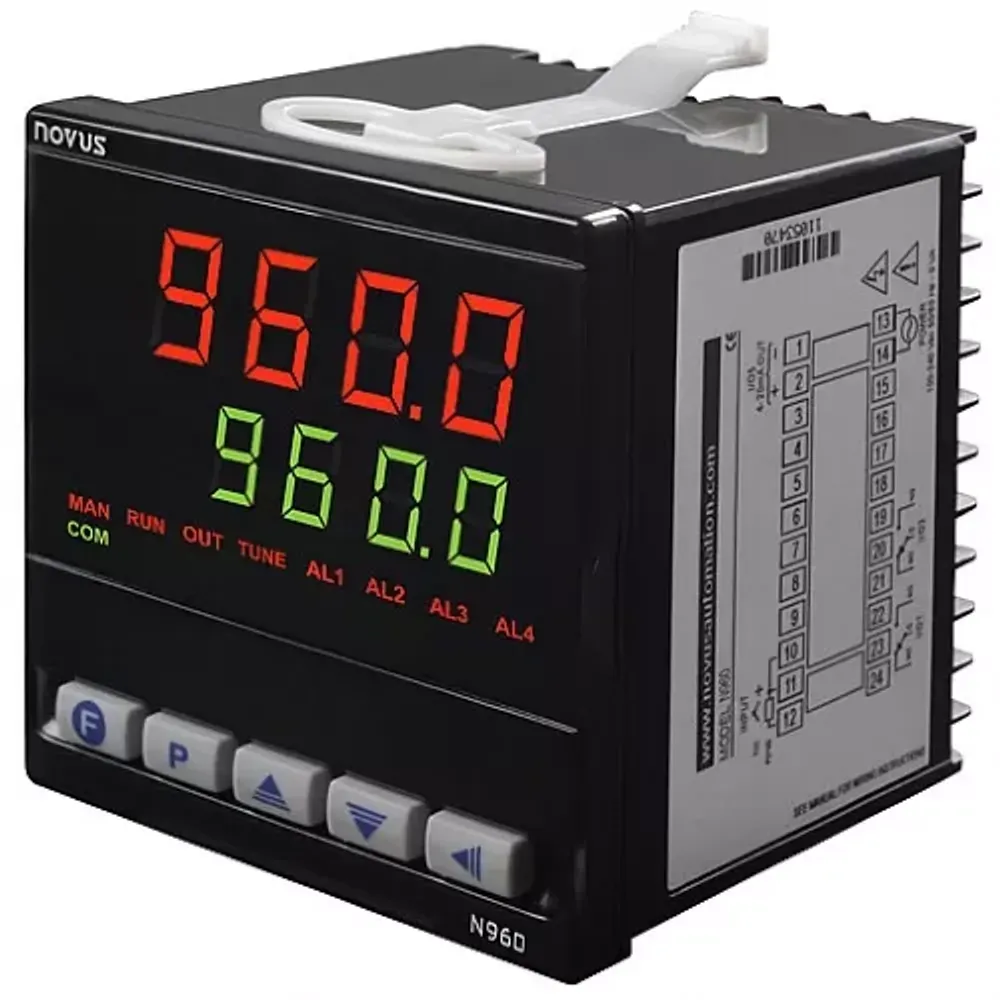

O controlador de temperatura N960 substitui com vantagens os obsoletos controladores potenciométricos por reunir extrema simplicidade de operação com a alta precisão de um controlador PID. Possui duplo display, sendo de 18 mm o de medição da variável e 13 mm o de setpoint. Possibilita saída de controle a relé, pulso de tensão ou sinais 0-20 mA / 4-20 mA.

O controlador de processos N960 é o produto ideal para aplicações que necessitam de um controlador de temperatura com dígitos maiores e que facilitam a visualização das variáveis a distância. A página oficial apresenta ainda a tecnologia de controle DeepCTRL da NOVUS.

Esta linha corresponde ao código de compra oficial 8096200024, publicado pela NOVUS como "N960 USB 24 Vca/cc Entrada: TC/Pt100, saída: relé/pulso/4-20 mA".

Benefícios e composição

Configuração deste código de compra

• Alimentação de 12 a 24 Vcc / 24 Vca.
• Saídas e comunicação não variam no código de compra do N960: todos os modelos trazem as três saídas OUTA, OUTB e OUTD configuráveis e a interface USB, e nenhum traz RS485.

Opcional de fábrica do N960, escolhido no código de compra (não é acessório)

• Alimentação: em branco (100 a 240 Vca/cc) ou 24V (12 a 24 Vcc / 24 Vca). Este é o único campo opcional do N960: não há variação de saídas nem de comunicação no código de compra.

Não disponível neste produto

• Comunicação serial RS485: o código de identificação do N960 tem apenas o campo de alimentação, o capítulo de especificações do manual não lista interface serial RS485 e a linha RS485 Modbus RTU do Guia de Seleção está em branco para o N960. O Modbus RTU do N960 é disponibilizado sobre a interface USB.
• Entrada digital, entrada de Setpoint remoto, retransmissão de Setpoint, extração de raiz quadrada, Soft Start, função bumpless, operação manual, fonte de 24 V para sensores, PID auto-adaptativo, detecção de laço PID aberto, detecção de resistência queimada, Bluetooth e função datalogger.

Acessórios vendidos à parte (aba Acessórios oficial do N960)

• Cabo de extensão mini-USB tipo B para painel, código 8850000100.
• Serviço de emissão de certificado de calibração RBC (medidor de corrente CA), código 8995000415.
• Sensores Pt100 em AI316, termopares J e K, transmissores TxMini-M12 e poços de proteção em AI316 da linha NOVUS.

A aba Acessórios do N960 não lista a caixa plástica de 96 x 96 mm: o código 8990000050 é publicado pela NOVUS na aba Acessórios do N3000.

Conteúdo e configuração deste código

Incluído em todo N960

• Duplo display: 18 mm de altura para a medição da variável (PV) e 13 mm para o setpoint (SP).
• Entrada para termopares J, K, S, T, E, N e R e para Pt100, com todos os tipos de entrada calibrados de fábrica.
• 3 saídas configuráveis individualmente como saída de controle ou saída de alarme, identificadas no painel traseiro como OUTA, OUTB e OUTD (parâmetros ovt.A, ovt.B e ovt.d).
• Interface USB Mini 2.0, classe CDC, protocolo Modbus RTU, para configurar, monitorar ou atualizar o firmware com o software gratuito QuickTune; a USB alimenta a comunicação mesmo com o equipamento desenergizado.
• 2 alarmes, com setpoints A1SP e A2SP, histerese ajustável e Alarme de Evento por segmento de programa.
• Programa de rampas e patamares: 10 setpoints de programa (SP 0 a 9) definindo até 9 segmentos, cada um com intervalo de tempo ajustável entre 0 e 9999 minutos, além da função Rampa ao Patamar.
• Sintonia automática dos parâmetros PID e detecção de falha de sensor: a saída de controle é sempre desligada quando um erro no sinal de entrada é identificado.
• Proteção da configuração pelo parâmetro Prot somada à senha de acesso (senha de fábrica 1111), com bloqueio de 10 minutos após 5 senhas inválidas seguidas e senha mestra formada pelos três últimos dígitos do número de série somados a 9000.
• Frontal IP65 com teclas em silicone e fixação por presilhas.

Aplicações do produto

A NOVUS não publica aba Aplicações para o N960: a URL de aplicações do produto responde servindo o conteúdo da aba Detalhes. Os usos abaixo são os declarados pela página do produto e pelo manual.

• Substituição de controladores potenciométricos obsoletos.
• Aplicações que exigem leitura das variáveis a distância, com dígitos de 18 mm para a variável medida e de 13 mm para o setpoint, no formato 96 x 96 mm (1/4 DIN).
• Acionamento direto de carga por relé SPDT.
• Acionamento de relé de estado sólido (SSR) por pulso de tensão de 12 V.
• Atuação por sinal 0-20 mA ou 4-20 mA.

Especificações técnicas

Construção e montagem

• Dimensões: 96 x 96 x 90 mm (1/4 DIN)
• Recorte no painel: 93 x 93 mm (+0,5 -0,0 mm)
• Peso aproximado: 330 g
• Display: duplo, com 18 mm para a variável medida e 13 mm para o setpoint
• Painel frontal: IP65, em policarbonato UL94 V-2
• Caixa: IP30, ABS+PC UL94 V-0

Entrada

• Tipos aceitos: termopares e Pt100, conforme a Tabela 1 do manual
• Faixas de termopar (Tabela 1 do manual): J: -110 a 950 °C; K: -150 a 1370 °C; T: -160 a 400 °C; N: -270 a 1300 °C; R: -50 a 1760 °C; S: -50 a 1760 °C; B: 400 a 1800 °C; E: -90 a 730 °C
• Faixa Pt100: -199,9 a 850 °C
• Medição do Pt100: 3 fios (alfa = 0,00385), com compensação de comprimento do cabo e corrente de excitação de 0,170 mA
• Impedância de entrada: Pt100 e termopares acima de 10 MΩ
• Normas de sensor: termopares NBR 12771/99; RTDs NBR 13773/97

Medição e desempenho

• Resolução interna: 32767 níveis (15 bits)
• Resolução do display: 0,1 ou 1, em °C ou °F
• Taxa de leitura da entrada: até 55 por segundo, valor convergente entre o manual e o Guia de Seleção
• Exatidão a 25 °C: termopares J, K, T e E: 0,25 % do span ±1 °C ou °F; termopares N, R, S e B: 0,25 % do span ±3 °C ou °F; Pt100: 0,2 % do span

Saídas

• OUTA e OUTB: relé SPDT, 3 A / 240 Vca, uso geral, carga resistiva, 100 mil ciclos
• OUTD: pulso de 12 V, ou 0-20 mA, ou 4-20 mA, 550 Ω máx., 31000 níveis, isolada. Ao configurar OUTD como saída de controle analógica, as demais saídas de controle são desabilitadas
• Configuração das saídas: as três saídas são individualmente configuráveis como saída de controle ou de alarme, nos parâmetros ovt.A, ovt.B e ovt.d

Comunicação

• Interface USB: Mini USB 2.0, classe CDC, protocolo Modbus RTU, para configurar, monitorar ou atualizar o firmware com o QuickTune, inclusive com o equipamento desenergizado
• Comunicação serial RS485: não disponível neste produto. O código de identificação não tem campo de comunicação, o capítulo de especificações do manual não lista interface serial RS485 e a linha RS485 Modbus RTU do Guia de Seleção está em branco para este produto. O protocolo Modbus RTU é disponibilizado sobre a interface USB.

Alimentação e consumo

• Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
• Consumo máximo: 6 VA
• Início da operação: 3 segundos após ligar a alimentação

Condições ambientais e conformidade

• Temperatura de operação: 5 a 50 °C
• Temperatura de armazenamento: -20 a 60 °C
• Umidade relativa: máxima de 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
• Condições de instalação: uso interno; categoria de instalação II; grau de poluição 2; altitude abaixo de 2000 m
• Compatibilidade eletromagnética: EN 61326-1
• Segurança: EN 61010-1
• Certificações: CE e UL (FILE E300526)

Documentação

Documentos oficiais NOVUS aplicáveis a este modelo:

• N960 - Manual de Instruções V4.0x J (PDF, 17/08/2026)
• N960 - Folheto Comercial (PDF, 23/10/2025)
• Guia de Seleção - Controladores (PDF, 26/01/2026)

Software gratuito aplicável: QuickTune, para configuração, monitoração e atualização de firmware. A aba Vídeos da NOVUS não publica vídeo específico do N960.

Os PDFs estão arquivados no acervo técnico e são fornecidos sob solicitação: o anexo do arquivo ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo.

Perguntas frequentes

Qual é a alimentação deste equipamento?
12 a 24 Vcc / 24 Vca (-10 % / +20 %).

Qual é a resolução?
32767 níveis (15 bits).

Em que faixa de temperatura o equipamento opera?
5 a 50 °C.

Qual é o recorte no painel para instalação?
93 x 93 mm (+0,5 -0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N960 USB, entrada TC/Pt100, saídas relé, pulso e 4-20 mA, alimentação 12 a 24 Vcc / 24 Vca
• Código do fabricante: 8096200024
• Referência EquipaBR: 8096200024
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 32767 níveis (15 bits)
• Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
• Temperatura de operação: 5 a 50 °C
• Recorte no painel: 93 x 93 mm (+0,5 -0,0 mm)
• Dimensões: 96 x 96 x 90 mm (1/4 DIN)
• Peso: 330 g
• Certificações: CE e UL (FILE E300526)

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
