Descrição do produto

Sensores montados em tubos de proteção metálica e cabeçote de alumínio, possuem um custo relativamente baixo e são amplamente empregados para a medição em meio líquido e gases em média e alta temperatura. São ideais em casos onde a aplicação exige um termoelemento com diâmetro superior aos tamanhos normalmente empregados nos sensores com isolação mineral, e em processos que exigem sensores com uma construção mais robusta.

Principais aplicações nas indústrias: cimenteira, siderurgia, fundição, cerâmica, tratamento térmico, incineradores e usinas de açúcar e álcool. Em processos com pressões elevadas devem ser montados com poços de proteção usinados, rosqueados ou flangeados.

Esta linha corresponde à configuração: Aço inox AISI 316, Ø6 mm × 150 mm, rosca 1/2" BSP, cabeçote pequeno, 0 a 300 °C.

O fabricante publica esta configuração sob o código SPH-CI-RTD-SS316-D60-U150-12B-KSC, referência 8830007100, com a denominação oficial "PT100 AI316 6X150MM 1/2BSP CAB PEQ 300C".

Benefícios e composição

Definido no pedido (opcional de fábrica)

Comprimento e diâmetro da bainha, tipo de rosca de processo e tamanho do cabeçote são definidos no código de compra e não são alteráveis depois de fabricado o sensor. Os códigos que a NOVUS publica para a série usam os sufixos KSC (cabeçote pequeno) e KNC (cabeçote grande).

Acessórios vendidos à parte

Poço de proteção usinado, rosqueado ou flangeado — exigido pelo fabricante em processos com pressão elevada —, cabeçote avulso, bucim móvel, cabo de extensão ou compensação e transmissor de temperatura para montagem em cabeçote são itens vendidos à parte e não acompanham este produto.

Conteúdo e configuração deste código

Incluído no fornecimento

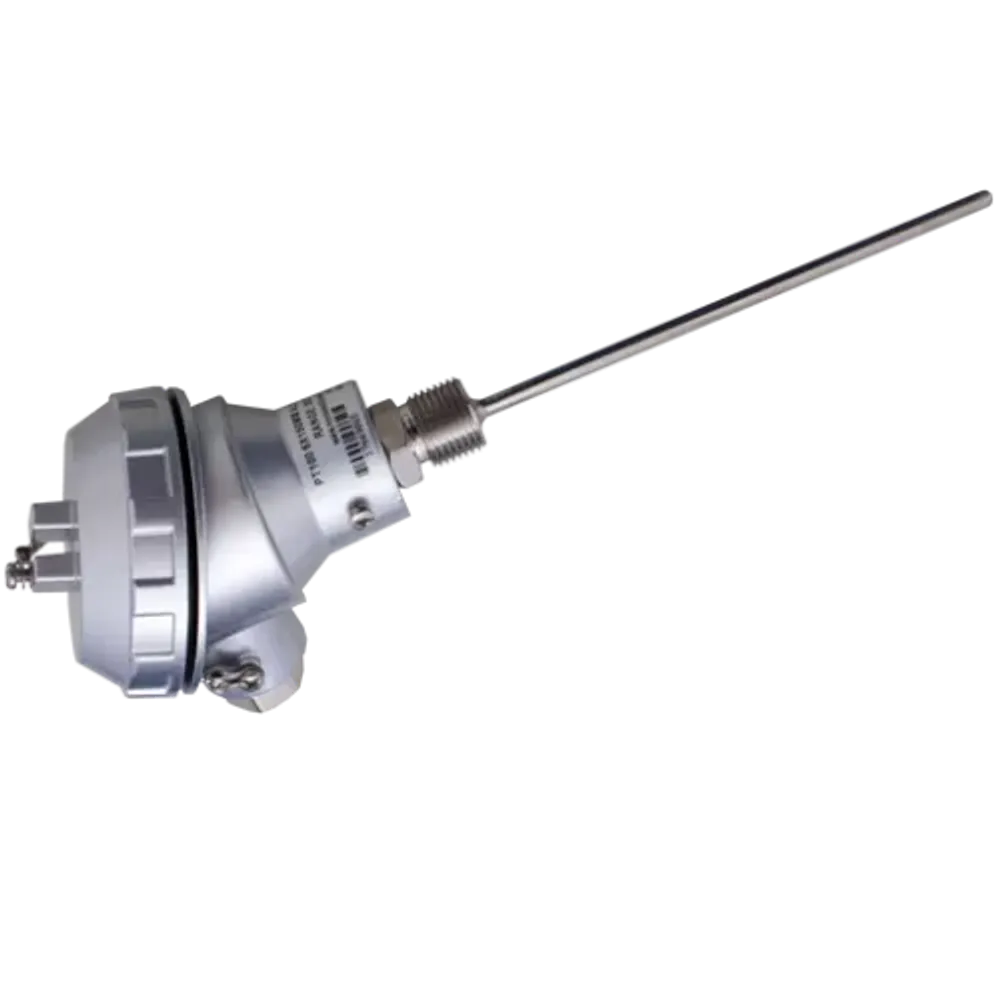

Sensor montado em tubo de proteção metálico, com cabeçote de alumínio, conforme a definição publicada pelo fabricante para a Série SPH.
Cabeçote de proteção na configuração declarada no cadastro: cabeçote pequeno.

Aplicações do produto

Medição de temperatura em meios líquidos e gases em média e alta temperatura, onde a aplicação exige termoelemento de diâmetro superior ao dos sensores com isolação mineral.
Indústrias cimenteira, siderúrgica, de fundição, cerâmica, tratamento térmico, incineradores e usinas de açúcar e álcool (relação publicada pelo fabricante para a Série SPH).
Processos com pressão elevada — nesse caso, a montagem deve ser feita com poço de proteção usinado, rosqueado ou flangeado, conforme orienta o fabricante.
Tanques de pasteurização na indústria de alimentos e bebidas, com o sensor acoplado a transmissor TxBlock no próprio cabeçote (aplicação publicada pelo fabricante).

Perguntas frequentes

Que tipo de sensor este modelo usa?
Pt100.

Ficha Técnica

Características Gerais

Marca	NOVUS

Resumo técnico

Sensor	Pt100
Modelo / variante	Pt100 (Série SPH) — Aço inox AISI 316, Ø6 mm × 150 mm, rosca 1/2" BSP, cabeçote pequeno, 0 a 300 °C
Código do fabricante	SPH-CI-RTD-SS316-D60-U150-12B-KSC
Referência EquipaBR	8830007100
Linha de negócio	SCT
Status de catálogo	VIGENTE

Especificações técnicas

Construção da série (fonte oficial)

Construção da série: sensor montado em tubo de proteção metálico com cabeçote de alumínio
Posição no catálogo: Série SPH, categoria Sensores de Temperatura (SCT)

Configuração publicada pelo fabricante para esta referência

Elemento sensor: Pt100
Material da haste/bainha: Aço inox AISI 316
Diâmetro da haste: Ø 6 mm
Comprimento da haste: 150 mm
Rosca de processo: 1/2" BSP
Cabeçote: Cabeçote pequeno
Temperatura máxima: 300 °C (publicada na denominação oficial da referência)
Limite inferior: 0 °C — valor do nome de cadastro da loja, sem publicação pelo fabricante

Os campos acima vêm da aba Modelos da NOVUS, que publica para a referência 8830007100 a denominação oficial “PT100 AI316 6X150MM 1/2BSP CAB PEQ 300C”, sob o código de compra SPH-CI-RTD-SS316-D60-U150-12B-KSC, e os registra diretamente.

A denominação oficial publica apenas o limite superior de temperatura. O limite inferior de 0 °C indicado no nome de cadastro da loja não consta de fonte do fabricante e está identificado como tal na linha de faixa.

Os datasheets que a NOVUS publica para a Série SPH cobrem as bainhas de 50, 100, 150 e 200 mm com rosca 1/2" BSP e não declaram o tamanho do cabeçote. Nenhum campo desses documentos foi transferido para esta linha: o que está acima vem da denominação e do código oficiais desta referência.

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.

Documentação

Sensor SPH 50 mm BSP - Datasheet — PDF publicado pelo fabricante em 22/04/2026.
Sensor SPH 100 mm BSP - Datasheet — PDF publicado pelo fabricante em 16/12/2025.
Sensor SPH 150 mm BSP - Datasheet — PDF publicado pelo fabricante em 16/12/2025.
Sensor SPH 200 mm BSP - Datasheet — PDF publicado pelo fabricante em 16/12/2025.

Os documentos citados são publicados pelo fabricante. O anexo do arquivo ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo; até lá a documentação é fornecida sob solicitação.
