Válvula Diafragma Extreme PP-H PN10 EPDM Termofusão D20 mm - CEPEX 56864

Cód.

56864

De: R$ 0,00Por: R$ 986,05ou 4X de R$ 246,51

A vista no boleto ou pix, 5% de desconto

Comprar

Calcule o valor do frete e prazo de entrega para a sua região

Pagamento

Cartões de Crédito e Boleto

PIX e Criptomoedas

Descrição

Sobre o produto

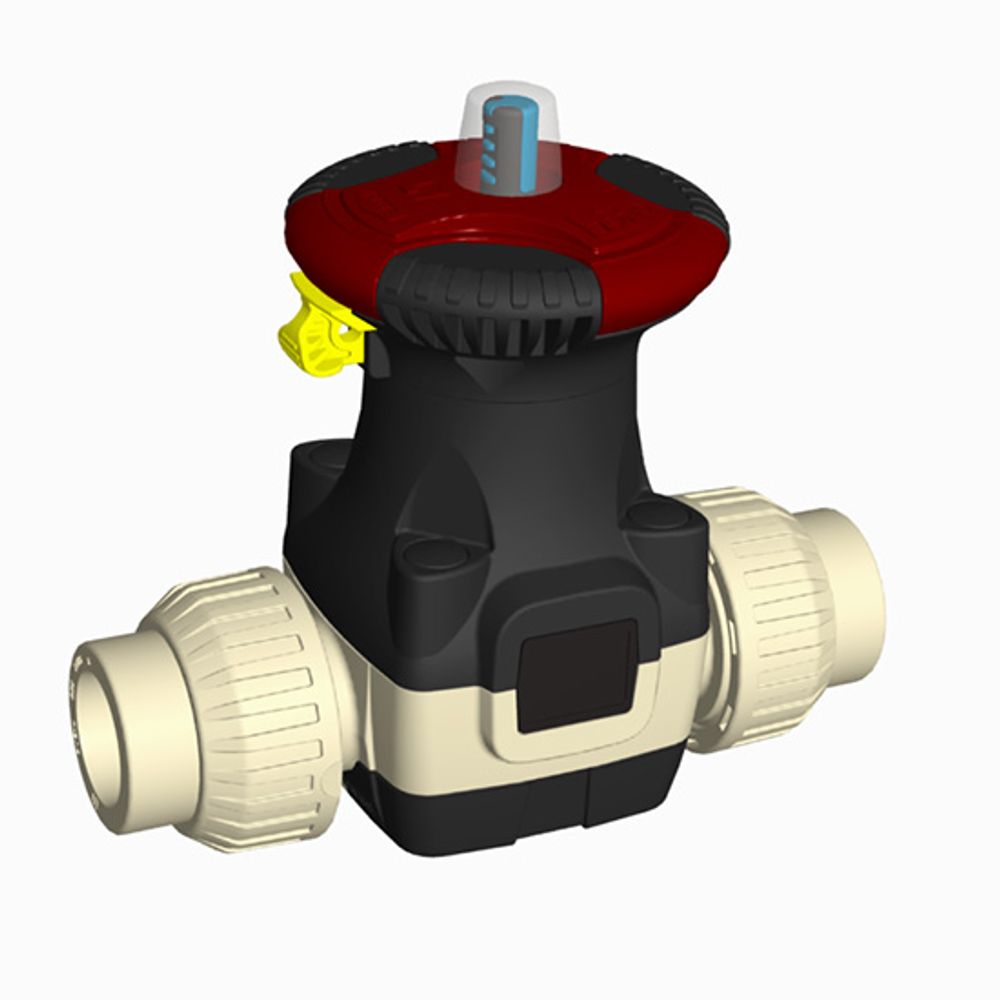

A válvula de diafragma CEPEX Série Extreme 56864 foi desenvolvida para regular o fluxo com precisão em sistemas de condução de fluidos. Tem corpo em PP-H, membrana de EPDM perox. e ligação por termofusão de soquete para tubo de PP-H de 20 mm (DN15, padrão ISO/DIN). Pressão nominal PN 10 (150 psi) a 20 °C.

O fechamento por membrana permite usá-la também como abre/fecha em aplicações industriais e com líquidos que têm partículas em suspensão. O volante tem longo curso (giros de 360°), indicador visual de posição e trava de segurança que fixa a válvula em qualquer abertura, com possibilidade de cadeado. A cor do indicador mostra o material da membrana: azul para EPDM.

Principais características

Controle de vazão com máxima precisão, com fechamento por membrana.
Trava de segurança em qualquer posição de abertura, com possibilidade de cadeado.
Volante resistente e ergonômico, de longo curso (360°), com torque mínimo de manobra.
Indicador visual de posição na cor do material da membrana (azul = EPDM).
Estanqueidade interna e externa; construída em plásticos técnicos, resistente à corrosão.
Insertos roscados em aço inox para montagem em parede; parafusos ocultos.
Rastreabilidade de 100% (número de série e de lote) e marcação a laser das características.
Teste de estanqueidade com água e ar em 100% das válvulas.

Especificações técnicas

Fabricante	CEPEX
Tipo	Válvula de diafragma manual (volante) — Série Extreme
Código CEPEX	56864 (modelo DV-PP-H-FSF-M)
Material	Corpo, colarinhos e porcas em PP-H
Vedação	Membrana e O-rings da união em EPDM perox.
Componentes	Tampa e volante em PP + fibra de vidro; haste em PPO + fibra de vidro; parafusos e porcas em inox A2/70; insertos em inox AISI 303
Medida / DN	D20 mm / DN15
Pressão	PN 10 (150 psi) a 20 °C
Conexão	Termofusão por soquete (socket fusion)
Padrão	ISO/DIN — ISO 15494 (termofusão de PP-H)
Uso	Industrial
Coeficiente de vazão	Kv100 155 l/min (Cv 10,85)
Norma de projeto	ISO 16138:2007
Ensaios	Corpo, estanqueidade e longa duração conforme ISO 9393-2; marcação CE

Dimensões (mm)

Cota	Descrição	mm
A	Comprimento total	133
B	Cota B do desenho	96
C	Cota C do desenho	90
D-G	Medida de conexão	20 / ½″
ØE	Diâmetro externo da união	41
F	Cota F do desenho	27
G	Altura total	144
ØH	Diâmetro do volante	81
I	Insertos de fixação (rosca M6)	25 (M6)
J	Cota J do desenho	71

Cotas conforme o desenho técnico oficial CEPEX (ver imagens do produto).

Aplicação

Regulação de vazão e abertura/fechamento em linhas industriais de PP-H soldadas por termofusão (tubo de 20 mm), inclusive com líquidos que contêm partículas em suspensão. A CEPEX orienta escolher corpo e membrana conforme o fluido e a temperatura de trabalho, consultando a tabela de resistência química e o diagrama pressão × temperatura.

Compatibilidade

Tubo de PP-H de 20 mm para termofusão por soquete, padrão ISO/DIN (ISO 15494).
Mesma válvula com membrana FPM: código CEPEX 56872.

Informações importantes

Antes de especificar para produtos químicos, confira a tabela de resistência química da CEPEX para o PP-H e o EPDM.
A série Extreme também é oferecida com atuador pneumático; este código é a versão manual, com volante.
