Descrição do produto

A FTR é uma fonte chaveada de tensão elétrica de 24 Vcc, regulada e isolada, destinada à alimentação de equipamentos elétricos industriais. É própria para instalação em painéis ou quadros elétricos, com fixação em trilho DIN.

O manual do fabricante indica a aplicação típica: alimentar instrumentos como transmissores de campo de 4 a 20 mA. No local de instalação devem-se evitar vibrações, umidade e temperatura excessivas e interferências eletromagnéticas.

Benefícios e composição

Advertência de segurança do fabricante

O símbolo de aterramento pode aparecer indevidamente no frontal do equipamento, porém essa função elétrica não está disponível. A advertência é do próprio manual e consta nas três línguas em que ele é publicado.

Opcional de fábrica

Não há. O fabricante publica um único código de compra para a FTR.

Acessórios vendidos à parte

O fabricante não publica acessórios para a FTR — a aba de acessórios da página oficial devolve o conteúdo da aba de detalhes, sem lista própria.

Conteúdo e configuração deste código

Incluído

Fonte chaveada, regulada e isolada, com tensão de isolamento de 600 V entre entrada e saída.
Proteção contra curto-circuito.
Fixação em trilho TS32 e TS35.
Gabinete em ABS (60 %) + PC (40 %), classificação UL94 V-0, grau de proteção IP40.
Terminais de entrada (L e N) e de saída.

Aplicações do produto

Alimentação de equipamentos elétricos industriais em 24 Vcc.
Alimentação de transmissores de campo de 4 a 20 mA — aplicação nomeada explicitamente pelo manual do fabricante.
Instalação em painéis ou quadros elétricos, em trilho DIN TS32 ou TS35.
Uso interno.

Recomendações de instalação do fabricante: os condutores de sinais de entrada devem percorrer a planta do sistema separados dos condutores de saída e de alimentação, se possível em eletrodutos aterrados; a alimentação dos equipamentos deve vir de uma rede própria para instrumentação; recomenda-se o uso de filtros RC de 47 Ω e 100 nF em série em bobinas de contactoras e solenoides. Em aplicações de controle e monitoração, é essencial considerar o que pode acontecer quando qualquer parte do sistema falhar.

Especificações técnicas

Elétricas

Tensão de entrada (INPUT): 100 a 240 Vca/cc, 50 a 60 Hz
Tensão de saída (OUTPUT): 24 Vcc, ±2 %
Potência na saída: 3 W
Tensão de isolamento entre entrada e saída: 600 V
Proteção: contra curto-circuito
Função de aterramento: não disponível, ainda que o símbolo possa aparecer impresso no frontal

Ambiente e instalação

Grau de proteção: IP40
Ambiente de operação: 0 a 55 °C
Umidade ambiente: 20 a 85 % UR, sem condensação
Modo de fixação: trilhos TS32 e TS35
Secção do fio utilizado: 0,14 a 1,5 mm²
Torque recomendado: 0,8 Nm / 7,0 lb-in
Gabinete: ABS (60 %) + PC (40 %), UL94 V-0
Uso: interno

Divergência registrada: a aba de modelos do fabricante descreve este código como saída de 24 Vcc / 100 mA, enquanto o manual e a aba de detalhes especificam potência de saída de 3 W — que a 24 Vcc corresponde a 125 mA. Esta descrição publica os 3 W do manual e declara o conflito.

Divergências contra o folheto comercial antigo (documento ainda publicado na aba de downloads, intitulado Fontes de Tensão FTR & FTR-60): o folheto traz tolerância de saída de ±1 % (manual: ±2 %), temperatura de −20 a 50 °C (manual: 0 a 55 °C), umidade de 30 a 80 % UR (manual: 20 a 85 % UR), fixação apenas em trilho TS35 (manual: TS32 e TS35) e entrada somente em corrente alternada (manual: 100 a 240 Vca/cc). Adotado o manual em todos os pontos. A eficiência maior que 85 % aparece somente no folheto e não foi promovida à tabela técnica.

Certificações

O fabricante não publica certificação para a FTR. A página oficial exibe apenas os selos ISO 9001, REACH Compliance e RoHS, e não há Declaração de Conformidade na aba de downloads. Não há, portanto, conformidade CE ou UL a declarar.

Documentação

Fonte FTR - Manual de Instruções, Man 5000535 V2.0x B, trilíngue (português, espanhol e inglês), 2 páginas
FTR - Folheto Comercial — documento antigo, cobrindo as fontes FTR e FTR-60, com valores divergentes do manual vigente

Perguntas frequentes

Qual é o grau de proteção?
IP40.

Ficha técnica

Marca: NOVUS
Modelo / variante: FTR — Fonte Chaveada para trilho DIN, entrada 100 a 240 Vca/cc, saída 24 Vcc / 3 W
Código do fabricante: 8818040031
Referência EquipaBR: 8818040031
Linha de negócio: CIP
Status de catálogo: VIGENTE
Grau de proteção: IP40

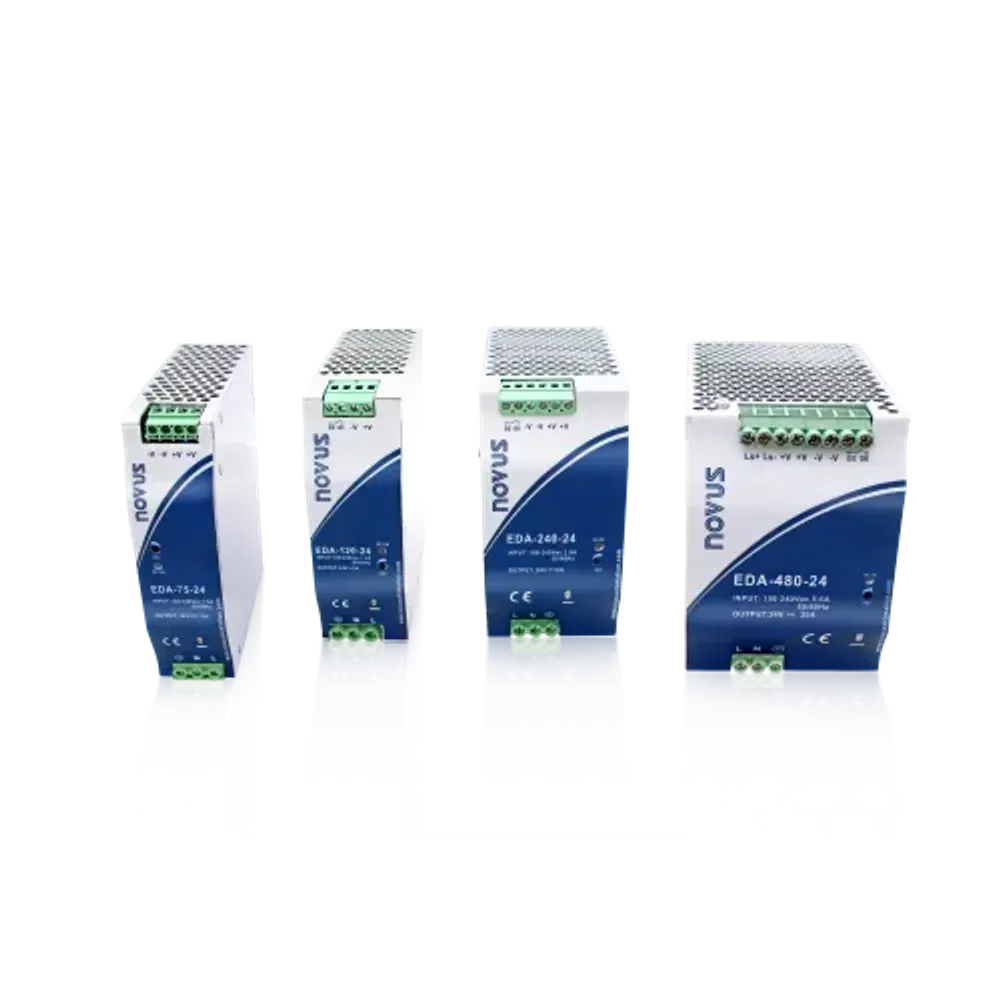

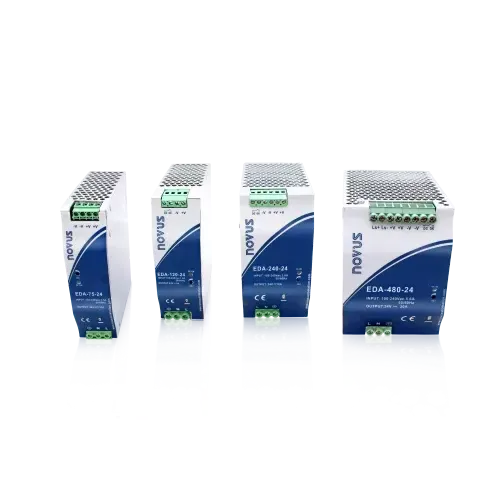

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
