Descrição do produto

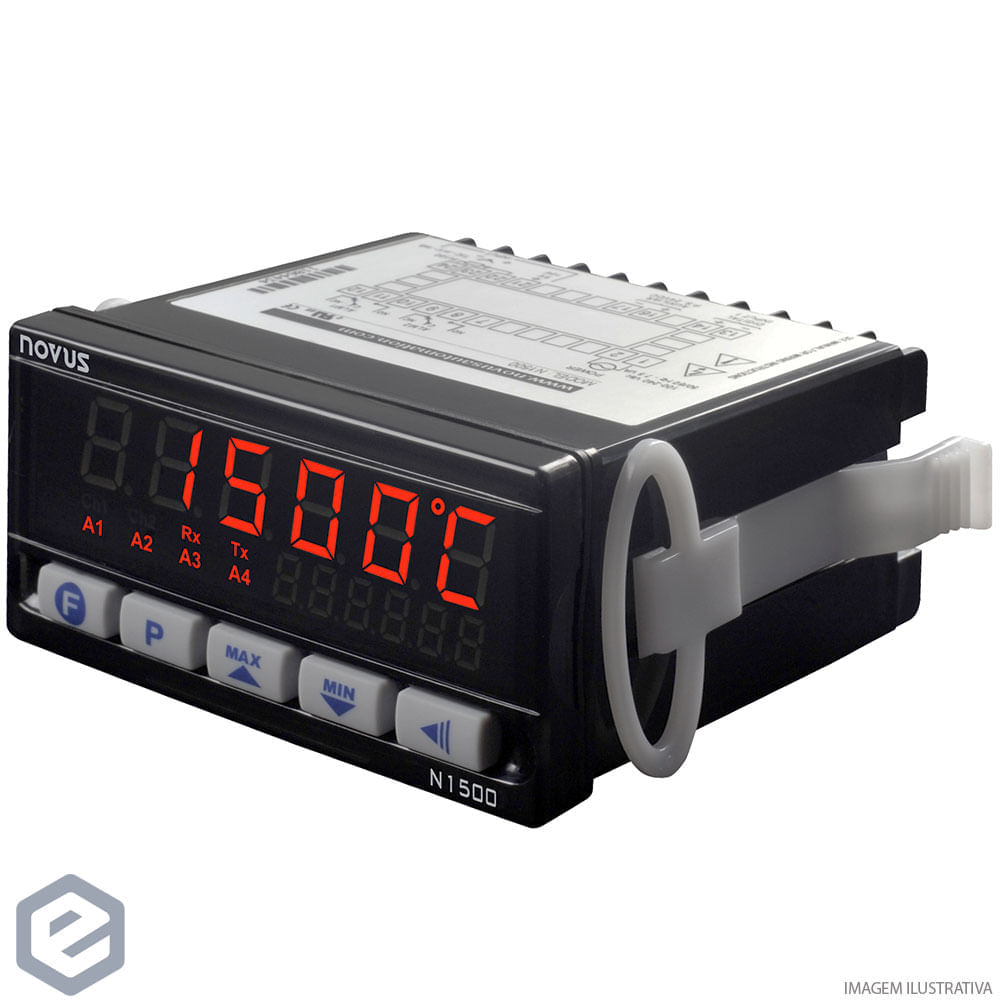

O indicador universal de processos N1500 possui uma alta taxa de amostragem, o que garante indicação de alta performance e reação rápida em processos dinâmicos. Com 6 dígitos para variáveis de alta resolução e display com dígitos de 17 mm de altura, o N1500 oferece uma visão clara, facilitando a leitura e o diagnóstico pelos operadores à distância.

Sua função de temporização conta com ampla capacidade de ação através de alarmes para a lógica de intertravamento de segurança. Além disso, o N1500 é totalmente compatível com sinais de entrada personalizados através da linearização para até 30 pontos. Sua robustez eletrônica e seu alojamento em material antichamas garantem a conformidade com as principais certificações de classe mundial para dispositivos industriais.

A configuração é feita pelo teclado frontal, sem alteração de circuito: o tipo de entrada, o modo de atuação dos alarmes e as funções especiais são todos definidos pelo painel. O instrumento inicia a operação 3 segundos após ser energizado.

Este código de compra corresponde ao modelo N1500 C/ 4 RELES.

Benefícios e composição

Opcionais de fábrica presentes neste código

• Terceiro e quarto relés de alarme ALM3 e ALM4 (SPST-NA), sufixo 4R do código de identificação

Opcionais de fábrica que este código não traz

• Retransmissão da PV em 0-20 mA ou 4-20 mA (sufixo RT) - ausente neste modelo
• Comunicação serial RS485 Modbus RTU (sufixo 485) - ausente neste modelo
• Alimentação 12 a 24 Vcc / 24 Vca (sufixo 24V) - este modelo é de alimentação 100 a 240 Vca/cc

Conteúdo e configuração deste código

Incluído em todos os modelos

• Entrada universal configurável por teclado: Pt100, termopares J, K, T, E, N, R, S e B, 0-50 mV, 0-5 V, 0-10 V, 0-20 mA e 4-20 mA, sem alteração de circuito
• Display LED de 7 segmentos, 6 dígitos de 17 mm de altura
• Dois relés de alarme ALM1 e ALM2 (SPDT) de série
• Até 4 alarmes configuráveis: mínimo, máximo, diferencial mínimo, diferencial máximo, diferencial fora da faixa de saída e sensor aberto
• Temporização de alarmes: atraso, pulso ou oscilador
• Fonte auxiliar de 24 Vcc para alimentar transmissores de campo
• Entrada digital, que opera como chave para Hold, Peak Hold e reset de máximo e mínimo
• Memorização de valores máximo e mínimo; funções Hold e Peak Hold
• Indicação crescente ou decrescente, com indicações personalizadas
• Linearização personalizada de até 30 pontos para sensores não padrão
• Função matemática raiz quadrada
• Proteção da configuração por senha
• Painel frontal destacável, que facilita o comissionamento
• Início de operação 3 segundos após ligar a alimentação

Vendido à parte

Nenhum sensor, cabo, placa ou caixa acompanha o indicador. A aba Acessórios oficial do N1500 lista 42 itens vendidos à parte: sensores Pt100, termopares J e K, poços de proteção, transmissores TxMini, a Placa RS485 p/ N1500 ou N2000 (código 8700000020), a Placa saída 4-20 mA p/ N1500 (código 8700000160), a Caixa plástica NOVUS 48x96 mm (código 8990000045), o Adaptador metálico p/ painel 96x96/48x96 mm (código 8850000010) e o serviço de certificado de calibração RBC (código 8995000415).

Aplicações do produto

• Indicação de variáveis de processo em painel, a partir de termopares, Pt100 e sinais lineares de tensão e corrente
• Processos dinâmicos que exigem alta taxa de amostragem e reação rápida
• Leitura à distância em painel, pela altura de 17 mm dos dígitos
• Lógica de intertravamento de segurança por meio de alarmes temporizados
• Sensores não padrão e sinais não lineares, pela linearização personalizada de até 30 pontos
• Integração a software supervisório via RS485 Modbus RTU, nos modelos que trazem a interface

Especificações técnicas

Identificação

• Código de compra: 8150000040
• Nome oficial do modelo: N1500 C/ 4 RELES
• Leitura do código de identificação: N1500 - 4R - RT - 485 - 24V, onde 4R indica 4 relés, RT indica retransmissão da PV em mA, 485 indica interface RS485 Modbus e 24V indica alimentação de 12 a 24 Vcc / 24 Vca

Entrada

• Tipos aceitos: termopar, Pt100, tensão e corrente, configurável por teclado
• Resolução interna: 128000 níveis
• Resolução do display para temperatura: 1 / 0,1
• Resolução do display para as demais medidas: 1 / 0,1 / 0,01 / 0,001 / 0,0001
• Taxa de amostragem: 5 por segundo para Pt100 e termopar; 15 por segundo para 0-50 mV, 4-20 mA, 0-5 V e 0-10 V
• Exatidão com termopares J, K, T e N: 0,25 % do span ±1 °C
• Exatidão com termopares E, R, S e B: 0,25 % do span ±3 °C
• Exatidão com Pt100: 0,2 % do span
• Exatidão com mA, mV e V: 0,2 % do span
• Impedância de entrada para 0-50 mV, Pt100 e termopares: maior que 10 MΩ
• Impedância de entrada para 0-5 V e 0-10 V: maior que 1 MΩ
• Impedância de entrada para 0-20 mA e 4-20 mA: 15 Ω (+2 Vcc a 20 mA)
• Medição do Pt100: tipo 3 fios, com compensação do comprimento do cabo, DIN 43760, alfa = 0,00385, corrente de excitação de 0,75 mA
• Normas dos sensores: termopares conforme NBR 12771/99; Pt100 conforme NBR 13773/97; todos os tipos calibrados de fábrica

Faixas por tipo de entrada

• Termopar J: -130 a 940 °C
• Termopar K: -200 a 1370 °C
• Termopar T: -200 a 400 °C
• Termopar E: -100 a 720 °C
• Termopar N: -200 a 1300 °C
• Termopar R: 0 a 1760 °C
• Termopar S: 0 a 1760 °C
• Termopar B: 500 a 1800 °C
• Pt100: -200,0 a 850,0 °C
• Sinais lineares: 0-50 mV, 0-5 V, 0-10 V, 0-20 mA e 4-20 mA, com indicação programável
• Sinais não lineares: 0-50 mV, 0-5 V, 0-10 V, 0-20 mA e 4-20 mA com linearização definida pelo usuário
• 4-20 mA com linearização de sensor: faixa programada igual à do termopar ou Pt100 escolhido

Saídas deste modelo

• Relés ALM1 e ALM2: SPDT, 3 A / 240 Vca (3 A / 30 Vcc resistivo)
• Relés ALM3 e ALM4: SPST-NA, 1,5 A / 250 Vca (3 A / 30 Vcc resistivo)
• Saída analógica de retransmissão: não disponível neste modelo
• Fonte de tensão auxiliar: 24 Vcc, ±10 %, 25 mA
• Comunicação serial: não disponível neste modelo

Alimentação

• Alimentação: 100 a 240 Vca/cc, ±10 %, 50/60 Hz
• Consumo máximo: 7,5 VA

Mecânica e proteção

• Dimensões: 96 x 48 x 92 mm (1/8 DIN)
• Recorte no painel: 93 x 45 mm (+0,5 / -0,0 mm)
• Peso aproximado: 250 g
• Conexões: terminais tipo garfo de 6,3 mm
• Painel frontal: IP65, policarbonato (PC) UL94 V-2
• Caixa traseira: IP20, ABS + PC UL94 V-0

Condições ambientais

• Temperatura de operação: 5 a 50 °C
• Umidade relativa: 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
• Instalação: categoria de instalação II, grau de poluição 2, altitude abaixo de 2000 m

Conformidade

• Compatibilidade eletromagnética: EN 61326-1:1997 e EN 61326-1/A1:1998
• Segurança: EN61010-1:1993 e EN61010-1/A2:1995
• Certificações: CE, UL e cUL

Documentação

Documentos oficiais NOVUS publicados para este produto. Os arquivos são fornecidos pelo fabricante; o anexo na loja depende do mecanismo de hospedagem ainda em definição.

• N1500 - Manual (manual de instruções V2.3x R, 13/04/2026)
• N1500 - Folheto Comercial (23/10/2025)
• N1500 - Protocolo de Comunicação (tabela de registradores Modbus, 10/04/2026)
• N1500 - CE - D.o.C. (declaração de conformidade CE, 24/06/2026)
• Process Control Equipment, Electrical - Component UL Product iQ (certificado UL, 31/07/2026)
• Process Control Equipment, Electrical Certified for Canada - Component UL Product iQ (certificado UL Canadá, 31/07/2026)
• N1500 - 2D and 3D Models Archive (desenhos 2D e 3D, 10/04/2026)
• Guia de Seleção - Indicadores (27/01/2026)

Perguntas frequentes

Qual é a alimentação deste equipamento?
100 a 240 Vca/cc, ±10 %, 50/60 Hz.

Qual é a resolução?
128000 níveis.

Em que faixa de temperatura o equipamento opera?
5 a 50 °C.

Qual é o recorte no painel para instalação?
93 x 45 mm (+0,5 / -0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N1500 C/ 4 RELES
• Código do fabricante: 8150000040
• Referência EquipaBR: 8150000040
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 128000 níveis
• Alimentação: 100 a 240 Vca/cc, ±10 %, 50/60 Hz
• Temperatura de operação: 5 a 50 °C
• Recorte no painel: 93 x 45 mm (+0,5 / -0,0 mm)
• Dimensões: 96 x 48 x 92 mm (1/8 DIN)
• Peso: 250 g
• Certificações: CE, UL e cUL
