Descrição do produto

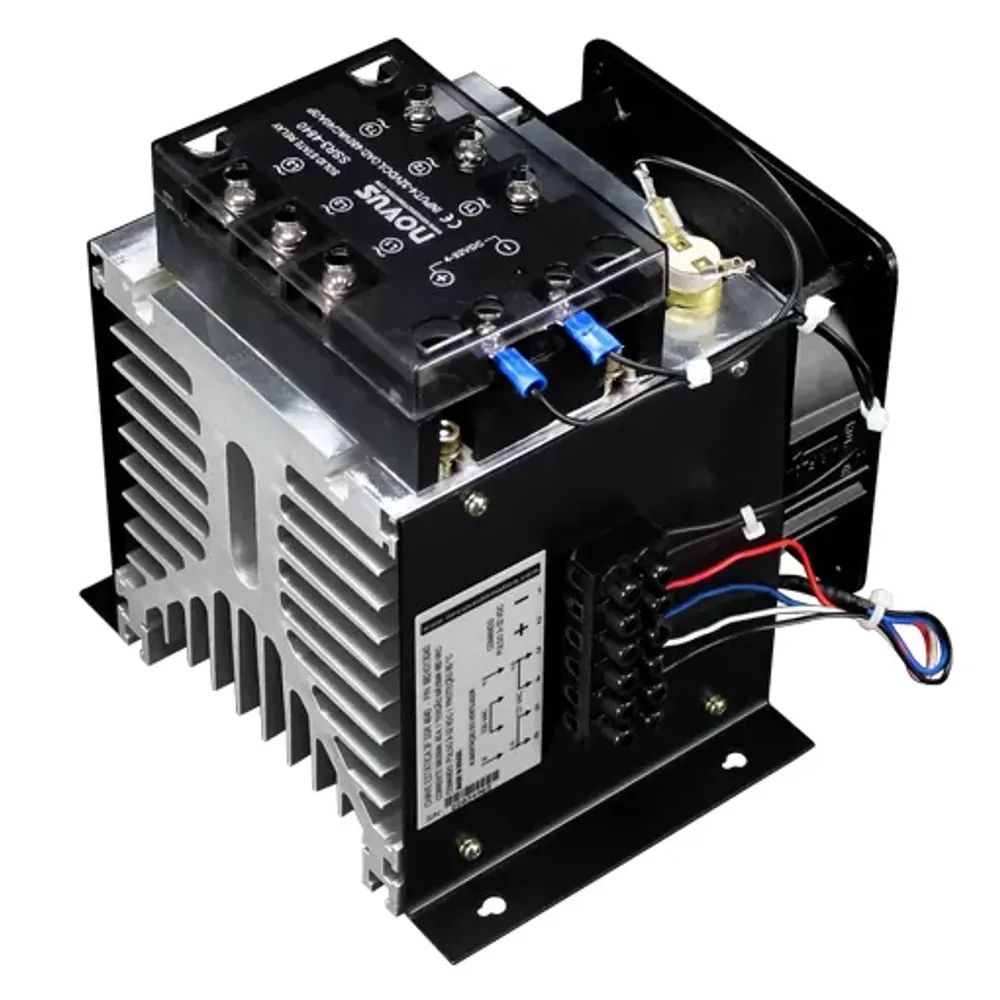

A Chave Estática com SSR da NOVUS é a solução completa para o acionamento de cargas elétricas: em vez de comprar o relé de estado sólido e dimensionar à parte a dissipação, o conjunto já incorpora dissipador adequado à corrente nominal, ventilador, proteção interna contra sobreaquecimento e as conexões e fixação necessárias. Este código (8824313042) é a versão de 3 fases (trifásica) para 40 A em 480 Vca, com dissipador NDP3-180.

O chaveamento é feito por relé de estado sólido: vida útil de milhões de operações, manobra em alta velocidade sem ruído elétrico, faiscamento ou desgaste mecânico, e baixa potência de disparo. O disparo é por cruzamento de zero, a saída tem snubber interno de proteção do dv/dt, a isolação entre comando e potência é óptica — com alta imunidade a ruídos — e um LED indica o estado de acionamento.

A proteção térmica interna atua em 80 °C. A descrição oficial do código é “Chave Estática 3F-40A-480V-NDP3-180 + Vent. (montagem 3xSSR)”; na aba de acessórios das páginas de SSR e no cadastro da loja, a mesma linha de dissipadores é grafada como NDP3-180.

Benefícios e composição

Incluído neste código de compra (8824313042 — Chave Estática 3F-40A-480V-NDP3-180 + Vent. (montagem 3xSSR)):

Relé de estado sólido para 3 fases (trifásica), 40 A em até 480 Vca.
Dissipador térmico NDP3-180, dimensionado para a corrente nominal.
Ventilador (ventilação forçada).
Proteção interna contra sobreaquecimento, atuando em 80 °C.
Fixação e conexões necessárias já feitas de fábrica.
LED indicador de estado.
Snubber interno de proteção do dv/dt.
Disparo em zero crossing.
Isolação óptica entre comando e potência, com alta imunidade a ruídos.
Montagem com 3 SSRs, conforme a descrição oficial do código (“montagem 3xSSR”).

Opcionais de fábrica: a NOVUS não publica opcional de fábrica avulso para a chave estática. Número de fases (1, 2 ou 3), corrente nominal e o dissipador correspondente são definidos pela escolha do código de compra na aba Modelos — cada código é uma configuração fechada.

Vendidos à parte:

Nada é necessário à parte para o funcionamento do conjunto: dissipador, ventilador, proteção contra sobreaquecimento, fixação e conexões são itens incluídos neste código — na chave estática eles não são acessórios.
Os dissipadores avulsos da linha ND/NDP3 (códigos 8825000000, 8825000010, 8825000020, 8825000100, 8825000110 e 8825000220) existem como acessório para relés SSR comprados sem dissipador, não para esta chave estática.

Aplicações do produto

Acionamento completo de cargas elétricas de 40 A em até 480 Vca, em 3 fases (trifásica), com conjunto pronto para instalar.
Substituição de relé eletromecânico ou contactora em painéis com manobra frequente, sem faiscamento e sem desgaste mecânico.
Instalações em que a dissipação térmica precisa vir dimensionada de fábrica, com ventilação forçada e proteção contra sobreaquecimento.
Comando a partir de sinal em corrente contínua de 4 a 32 Vcc, com mínima potência de disparo.

Especificações técnicas

Saída de potência

Corrente nominal: 40 A
Tensão máxima: 480 Vca
Número de fases: 3 fases (trifásica)
Disparo: zero crossing
Proteção de dv/dt: snubber interno

Entrada de comando

Tensão de disparo (comando): 4 a 32 Vcc
Isolação comando-potência: óptica, com alta imunidade a ruídos

Conjunto montado (itens incluídos)

Configuração do conjunto: montagem com 3 SSRs (descrição oficial “montagem 3xSSR”)
Dissipador: NDP3-180 — incluído, térmico, adequado à corrente nominal (a aba de acessórios das páginas de SSR e a loja grafam a mesma linha como NDP3-180)
Ventilador: incluído (ventilação forçada)
Proteção térmica: interna contra sobreaquecimento, 80 °C
Montagem: fixação incluída e conexões necessárias já feitas de fábrica

Indicação e compatibilidade eletromagnética

Indicação de estado: LED
Emissões: não gera IEM nem IRF

Certificações exibidas na página oficial

Sistema de gestão: ISO 9001
Conformidade de materiais: REACH Compliance e RoHS
Mercado europeu: CE
UL: a nota oficial da página declara que a certificação UL se aplica apenas ao componente SSR, não ao conjunto da chave estática

Documentação

Documentos oficiais NOVUS publicados na aba de downloads desta página de produto:

Chave Estática SSR Trifásica 40 e 80 A - Manual (manual, PT, PDF 0,82 MB)
SSR - 2D and 3D Models Archive (modelos 2D e 3D, EN, ZIP 0,23 MB)
Datasheet Dissipadores (datasheet, PT, PDF 0,95 MB)
CE - D.o.C. SSR-48XX (certificado, EN, PDF 0,18 MB)

Os arquivos acima são disparados por script no site do fabricante e, em acesso de 2026-10-02, as landing pages de download do fabricante responderam “O download deste arquivo não está autorizado!” sem entregar o arquivo. Por isso a documentação é listada aqui por título, sem link: o anexo dos PDFs a este cadastro depende de hospedagem própria.

Ficha técnica

Marca: NOVUS
Modelo / variante: Chave Estática com SSR, 3 fases (trifásica), 40 A / 480 Vca, dissipador NDP3-180 (descrição oficial: “Chave Estática 3F-40A-480V-NDP3-180 + Vent. (montagem 3xSSR)”)
Código do fabricante: 8824313042
Referência EquipaBR: 8824313042
Linha de negócio: CIP
Status de catálogo: VIGENTE
Montagem: fixação incluída e conexões necessárias já feitas de fábrica

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
