Descrição do produto

Sensores montados em tubos de proteção metálica e cabeçote de alumínio, possuem um custo relativamente baixo e são amplamente empregados para a medição em meio líquido e gases em média e alta temperatura. São ideais em casos onde a aplicação exige um termoelemento com diâmetro superior aos tamanhos normalmente empregados nos sensores com isolação mineral, e em processos que exigem sensores com uma construção mais robusta.

Principais aplicações nas indústrias: cimenteira, siderurgia, fundição, cerâmica, tratamento térmico, incineradores e usinas de açúcar e álcool. Em processos com pressões elevadas devem ser montados com poços de proteção usinados, rosqueados ou flangeados.

Esta linha corresponde à configuração: Aço inox AISI 316, Ø6 mm × 50 mm, rosca 1/2" BSP, cabeçote grande, 0 a 300 °C.

O fabricante publica esta configuração sob o código SPH-CI-RTD-SS316-D60-U50-12B-KNC, referência 8830007000, com a denominação oficial "PT100 AI316 6X50MM 1/2BSP CAB GR 300C".

Benefícios e composição

Definido no pedido (opcional de fábrica)

Comprimento e diâmetro da bainha, tipo de rosca de processo e tamanho do cabeçote são definidos no código de compra e não são alteráveis depois de fabricado o sensor. Os códigos que a NOVUS publica para a série usam os sufixos KSC (cabeçote pequeno) e KNC (cabeçote grande).

Acessórios vendidos à parte

Poço de proteção usinado, rosqueado ou flangeado — exigido pelo fabricante em processos com pressão elevada —, cabeçote avulso, bucim móvel, cabo de extensão ou compensação e transmissor de temperatura para montagem em cabeçote são itens vendidos à parte e não acompanham este produto.

Conteúdo e configuração deste código

Incluído no fornecimento

Sensor montado em tubo de proteção metálico, com cabeçote de alumínio, conforme a definição publicada pelo fabricante para a Série SPH.
Cabeçote de proteção na configuração declarada no cadastro: cabeçote grande.
O datasheet oficial deste modelo confirma como parte do produto: cabeçote em alumínio fundido com tampa rosqueada e corrente, grau de proteção IP65, e bloco de conexões cerâmico.

Aplicações do produto

Medição de temperatura em meios líquidos e gases em média e alta temperatura, onde a aplicação exige termoelemento de diâmetro superior ao dos sensores com isolação mineral.
Indústrias cimenteira, siderúrgica, de fundição, cerâmica, tratamento térmico, incineradores e usinas de açúcar e álcool (relação publicada pelo fabricante para a Série SPH).
Processos com pressão elevada — nesse caso, a montagem deve ser feita com poço de proteção usinado, rosqueado ou flangeado, conforme orienta o fabricante.
Tanques de pasteurização na indústria de alimentos e bebidas, com o sensor acoplado a transmissor TxBlock no próprio cabeçote (aplicação publicada pelo fabricante).

Perguntas frequentes

Que tipo de sensor este modelo usa?
Pt100 cerâmico classe A, ligação a 3 fios.

Em que faixa de temperatura o equipamento opera?
0 °C a 300 °C.

Ficha Técnica

Características Gerais

Marca	NOVUS

Resumo técnico

Sensor	Pt100 cerâmico classe A, ligação a 3 fios
Modelo / variante	Pt100 (Série SPH) — Aço inox AISI 316, Ø6 mm × 50 mm, rosca 1/2" BSP, cabeçote grande, 0 a 300 °C
Código do fabricante	SPH-CI-RTD-SS316-D60-U50-12B-KNC
Referência EquipaBR	8830007000
Linha de negócio	SCT
Status de catálogo	VIGENTE
Temperatura de operação	0 °C a 300 °C

Especificações técnicas

Datasheet oficial deste modelo

Elemento sensor: Pt100 cerâmico classe A, ligação a 3 fios
Material da bainha: Aço Inox 316
Diâmetro da bainha: 6 mm
Junção: padrão do fabricante
Comprimento da bainha: 50 mm
Conexão ao poço/processo: 1/2" BSP
Temperatura de operação: 0 °C a 300 °C
Cabeçote — material: alumínio fundido
Cabeçote — classificação: IP65
Cabeçote — conexão elétrica: 1/2" BSP
Cabeçote — conexão ao sensor: 1/2" BSP
Cabeçote — tampa rosqueada: sim, com corrente

Valores transcritos do Sensor SPH 50 mm BSP - Datasheet V1.0x, publicado pelo fabricante para este comprimento exato de bainha.

Dado complementar do cadastro da loja

Faixa de temperatura declarada: 0 a 300 °C

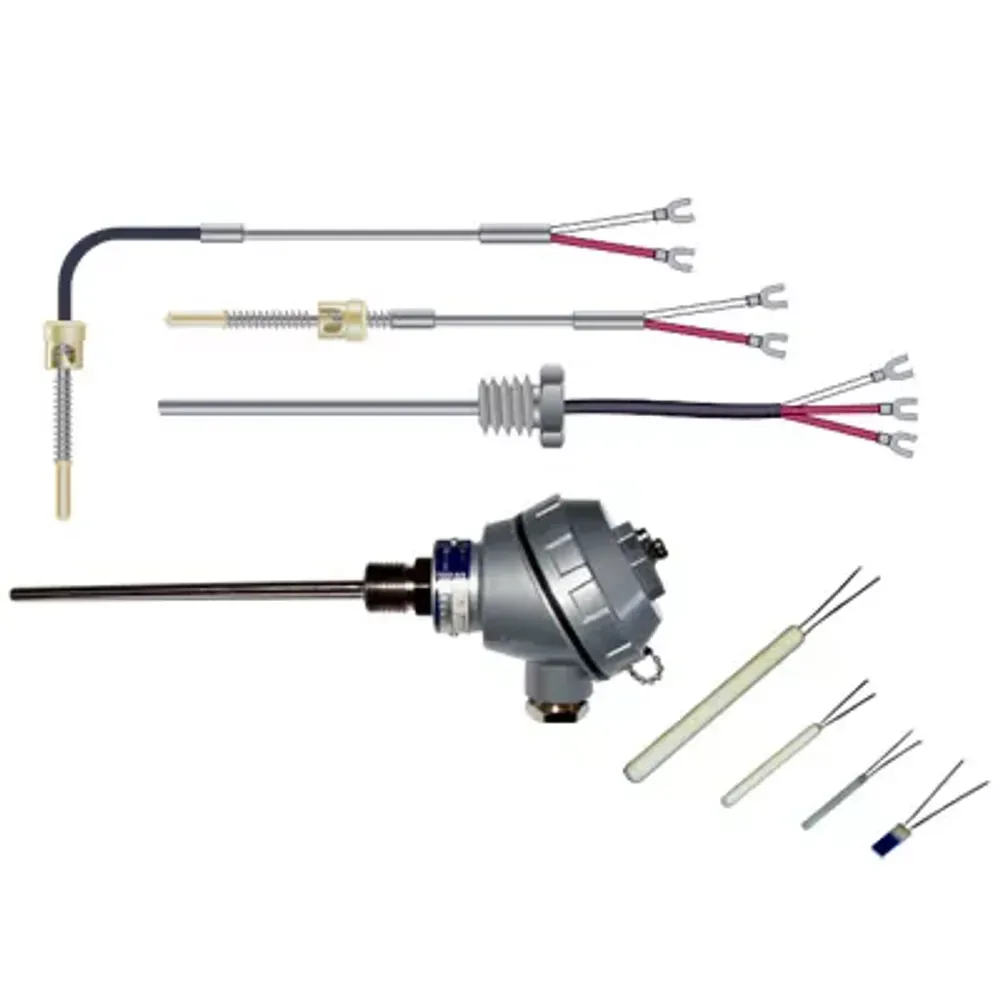

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.

Documentação

Sensor SPH 50 mm BSP - Datasheet — PDF publicado pelo fabricante em 22/04/2026.

Os documentos citados são publicados pelo fabricante. O anexo do arquivo ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo; até lá a documentação é fornecida sob solicitação.
