Descrição do produto

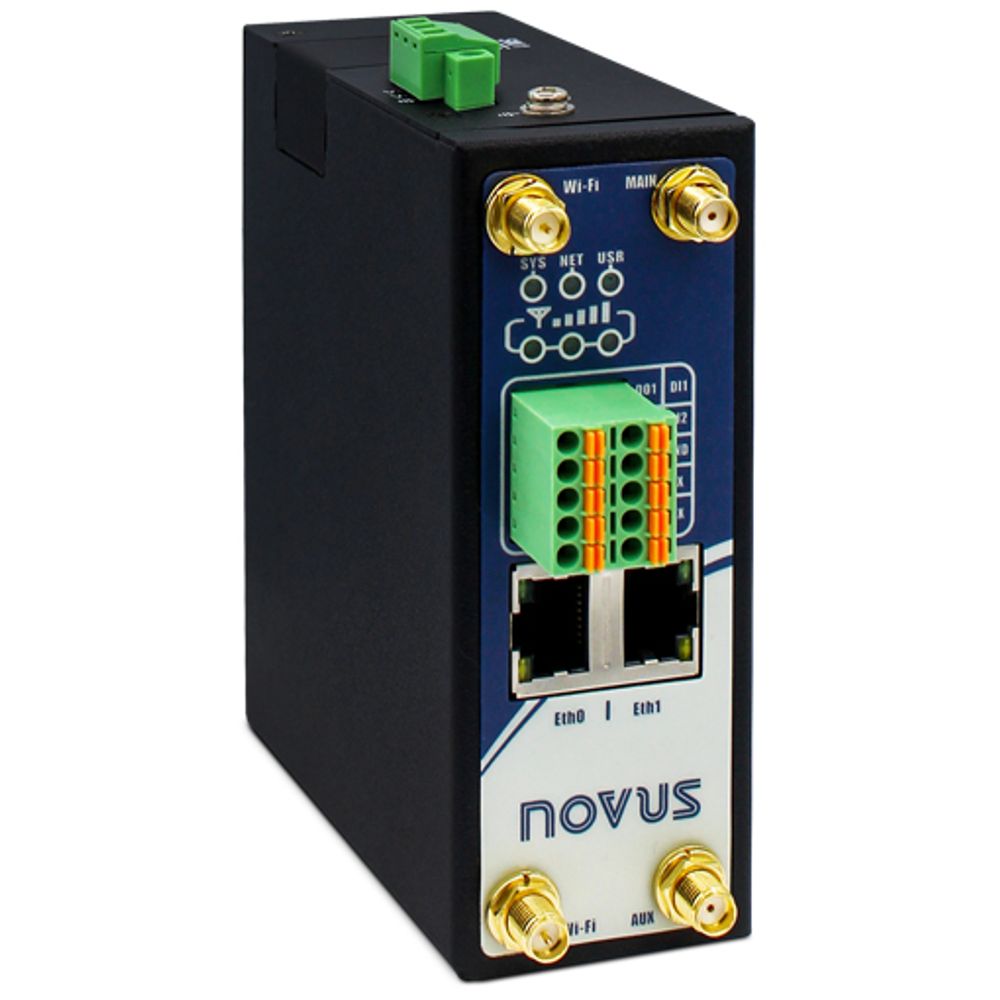

O AirGate 4G é um gateway IoT industrial para conectividade remota confiável e segura em aplicações distribuídas, mesmo em ambientes industriais adversos. Suporta redes celulares 4G, 3G e 2G, além de Wi-Fi e Ethernet, garantindo acesso remoto contínuo a equipamentos distribuídos.

É um equipamento industrial, e não um roteador convencional: tem estrutura metálica, grau de proteção IP30, proteções elétricas, montagem em trilho DIN e opera de -40 a 60 °C. Traz dual SIM com failover automático, VPN integrada com IPSec, GRE, OpenVPN e DMVPN, firewall com port forwarding, DMZ, anti-DoS e ACL, e notificações por SMS e e-mail.

Para automação, oferece 1 interface RS232 e 1 RS485 com proteção de 15 KV ESD, 2 entradas e 2 saídas digitais isoladas, e suporte a Modbus RTU master, Modbus TCP client e MQTT, integrando-se a sistemas SCADA. Conforme a descrição oficial do modelo, o produto já acompanha três antenas de 3 metros: uma 4G e duas Wi-Fi.

Benefícios e composição

TRÊS ANTENAS DE 3 M INCLUSAS: uma antena 4G e duas antenas Wi-Fi, conforme a descrição oficial do modelo na aba de modelos da NOVUS. Esta é a diferença mais relevante em relação ao AirGate 4G Lite, cujo nome de modelo não declara antenas inclusas.
Interface celular (incluída): 4G LTE, 3G UMTS e 2G GSM, com 2 conectores de antena fêmea SMA e 2 slots SIM de 3,0 V e 1,8 V.
Interface Wi-Fi (incluída): 802.11 b/g/n a 300 Mbps, com 2 conectores de antena macho RP-SMA, modos Access Point e Cliente e segurança WEP, WPA e WPA2.
Interface Ethernet (incluída): 2 portas 10/100 Mbps em conector RJ45, com 1 interface WAN configurável e proteção de isolamento magnético de 1.5 KV.
Interfaces seriais (incluídas): 1 RS232 com TX, RX e GND e 1 RS485 com D1 e D0, ambas com proteção de 15 KV ESD.
Entradas e saídas digitais (incluídas): 2 entradas e 2 saídas digitais, com isolamento de 3 KVDC ou 2 KVrms.
LEDs (incluídos): SYS, NET, USR e 3 de RSSI.
Alojamento metálico (incluído): com montagem em trilho DIN.
NÃO INCLUÍDOS - cartões SIM e planos de dados: o equipamento tem dois slots SIM, ambos a cargo do usuário.
NÃO INCLUÍDA - fonte de alimentação: a alimentação especificada é de 9 a 48 VDC; a fonte é acessório vendido à parte.
Opcional sem código de compra: as políticas de roteamento RIPv1, RIPv2, OSPF e BGP são marcadas como opcionais pela fonte oficial, sem código nem condição publicada - não anunciar como recurso garantido.
Acessórios vendidos à parte: fonte de alimentação 100-240 VAC / 12 VDC 1,5 A (8816060122) e antena 2G/3G/4G magnética de 3 m (8816060116), esta última como antena adicional ou de substituição.

Aplicações do produto

Monitoramento multiponto de temperatura e umidade em armazéns com sensores sem fio - caso de aplicação publicado pela NOVUS.
Monitoramento remoto de máquinas para tratamento térmico por resistências - caso de aplicação publicado pela NOVUS.
Registro e monitoramento de vazão em campo - caso de aplicação publicado pela NOVUS.
Monitoramento remoto de sistemas e máquinas industriais.
Conexão entre unidades distribuídas e centros de controle.
Supervisão de tanques, silos e estações remotas.
Automação em segmentos como energia, saneamento, óleo e gás.
Integração com sistemas SCADA em plantas industriais.
Transmissão de dados para soluções em agricultura de precisão.

Especificações técnicas

Interface celular

4G LTE: LTE FDD e LTE TDD
3G UMTS: DC-HSDPA, HSUPA e WCDMA
2G GSM: EDGE e GPRS
Conectores de antena: 2 conectores fêmea SMA
SIM: 2 slots, de 3.0 V e 1.8 V

Interface Wi-Fi

Padrões: 802.11 b/g/n, 300 Mbps
Conectores de antena: 2 conectores macho RP-SMA
Modos: Access Point e Cliente
Segurança: criptografia WEP, WPA e WPA2
Criptografia: TKIP e CCMP

Interface Ethernet

Padrões: IEEE 802.3 e IEEE 802.3u
Portas: 2 x 10/100 Mbps, conector RJ45
WAN: 1 interface, configurável na interface gráfica do utilizador
Proteção: isolamento magnético de 1.5 KV

Interfaces seriais e E/S digitais

RS232: 1 interface, com 3 conectores - TX, RX e GND
RS485: 1 interface, com 2 conectores - D1 e D0
Baud rate: 300 bps a 115.200 bps
Proteção serial: 15 KV ESD
Entradas digitais: 2
Saídas digitais: 2
Isolamento das E/S: 3 KVDC ou 2 KVrms
VDC máximo absoluto: 36 VCC
ADC máximo absoluto: 100 mA
LEDs: 1 SYS, 1 NET, 1 USR e 3 RSSI

Software e rede

Protocolos de rede: DHCP, ICMP, PPPoE, HTTP, HTTPS, DNS, VRRP, NTP, MQTT, FTP, TCP, Modbus RTU master e Modbus TCP client
VPN: IPSec, GRE, OpenVPN e DMVPN
Políticas de roteamento: RIPv1, RIPv2, OSPF e BGP (opcional)
Firewall e filtro: port forwarding, DMZ, anti-DoS e ACL
Porta serial: TCP e UDP
Gerenciamento: interface Web
Alertas: SMS e e-mail

Alimentação

Conector: tomada fêmea de 3,5 mm com 3 conectores e trava
Faixa de tensão de entrada: 9 a 48 VDC
Consumo inativo: 100 mA a 12 V
Consumo em conexão de dados: 400 mA de pico a 12 V

Características físicas, ambientais e certificações

Dimensões: 106 mm x 106 mm x 40 mm, excluindo antena
Montagem: trilho DIN
Temperatura de operação: -40 a 60 °C
Temperatura de armazenamento: -40 a 85 °C
Umidade de operação: 5 a 95 % sem condensação
Alojamento: metal, 300 g
Grau de proteção: IP30
Certificações: CE, Anatel 07661-19-12560 e RoHS

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

AirGate 4G Wi-Fi - Manual
AirGate-4G - Folheto Comercial (português)
AirGate 4G Wi-Fi - CE - D.O.C.
Application AirGate 4G Wi-Fi (Modbus Master)
Application AirGate 4G Wi-Fi (Modbus Slave)
Application AirGate 4G Wi-Fi (Modbus Gateway)
Application AirGate 4G Wi-Fi (SNMP)
Guia de Seleção - Gateways

Perguntas frequentes

Qual é o grau de proteção?
IP30.

Em que faixa de temperatura o equipamento opera?
-40 a 60 °C.

Ficha técnica

Marca: NOVUS
Modelo / variante: AIRGATE-4G-WI-FI (ANTENAS 3M INCLUSAS: UMA 4G E DUAS WI-FI) - modelo único
Código do fabricante: 8816060040
Referência EquipaBR: 8816060040
Linha de negócio: ACD
Status de catálogo: VIGENTE
Grau de proteção: IP30
Temperatura de operação: -40 a 60 °C
Montagem: trilho DIN
Dimensões: 106 mm x 106 mm x 40 mm, excluindo antena
Certificações: CE, Anatel 07661-19-12560 e RoHS
