Descrição do produto

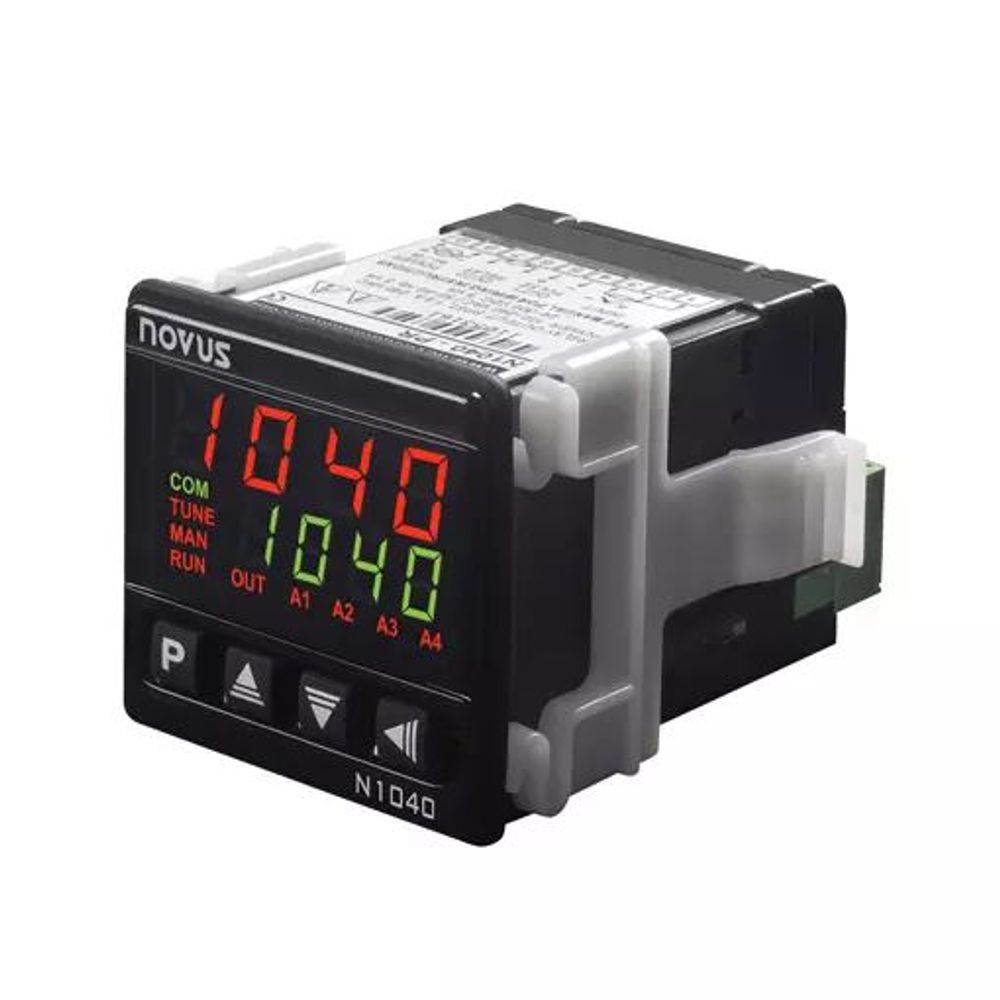

O N1040 é um controlador de temperatura microprocessado NOVUS desenvolvido para aplicações que exigem baixo custo e alta precisão. Seu invólucro de 48 x 48 mm (1/16 DIN) tem profundidade reduzida, de somente 80 mm, o que diminui o espaço de montagem no painel; o sistema de conexão elétrica removível (terminais destacáveis) agiliza a instalação.

É um controlador PID que aceita termorresistência Pt100 e termopares J, K e T na mesma entrada, sem alteração de hardware nem recalibração, com sintonia automática dos parâmetros PID (QuickTune) e a tecnologia DeepCTRL, inteligência de controle da NOVUS que analisa continuamente o comportamento do processo e ajusta a resposta, proporcionando estabilização mais rápida, menor oscilação e atuação suave.

A versão N1040-PRRR-485-24V USB (código 8104211315) oferece saída de pulso de tensão, 3 relés (2 SPST e 1 SPDT), interface RS485 com protocolo Modbus RTU incluída de fábrica e alimentação 24 V (12 a 24 Vcc / 24 Vca), com interface USB para configuração.

Benefícios e composição

Recursos incluídos nesta versão:

• Entrada multissensor para termopares J, K, T e termorresistência Pt100, selecionada na configuração, sem alteração de hardware ou recalibração.
• Controle PID com sintonia automática dos parâmetros (QuickTune) e tecnologia DeepCTRL.
• Interface RS485 com protocolo Modbus RTU (escravo) incluída de fábrica neste código (sufixo 485).
• Alimentação 24 V (12 a 24 Vcc / 24 Vca) incluída de fábrica neste código (sufixo 24V).
• Saídas com 2 funções programáveis: controle ou alarme.
• Funções de alarme: mínimo, máximo, diferencial, diferencial mínimo, diferencial máximo e sensor aberto; duas funções de alarme podem ser direcionadas para uma mesma saída.
• Função saída segura (condição da saída de controle em caso de falha do sensor) e função LBD de detecção de falha na malha de controle.
• Fonte de alimentação chaveada que mantém a precisão mesmo com oscilações da rede.
• Menu de programação simplificado e proteção da configuração por senha de acesso.
• Número de série eletrônico indelével de 8 dígitos, acessível pelo display.
• Duplo display de 4 dígitos nas cores vermelho e verde.
• Teclas em silicone e painel frontal com grau de proteção IP65.
• Interface USB (micro B) para configuração.
• Ciclo de PWM programável de 0,5 a 100 segundos.

Opcionais de fábrica (selecionados pelo código de compra; não são acessórios): este código inclui a terceira e a quarta posições de saída a relé (modelo PRRR), a interface RS485 Modbus RTU (sufixo 485) e a alimentação 24 V (sufixo 24V). Saída analógica 0-20/4-20 mA disponível no modelo PRAR.

Vendidos à parte: sensores Pt100 e termopares, transmissores TxMini-M12 e poços de proteção compatíveis constam na aba oficial de acessórios — nenhum sensor acompanha o controlador. Os softwares gratuitos QuickTune (configuração) e FieldChart (monitoramento e registro) estão disponíveis para download no site do fabricante.

Aplicações do produto

• Controle de temperatura em aplicações que exigem baixo custo e alta precisão.
• Comando de atuadores de processo térmico, como resistência de aquecimento e compressor de refrigeração.
• Acionamento de relés de estado sólido (SSR) pela saída de pulso lógico.
• Integração a software supervisório via RS485 Modbus RTU.
• Máquinas de banho e secagem de animais de estimação (caso de aplicação oficial NOVUS em pet shops).

Especificações técnicas

Dimensões e peso

• Dimensões: 48 x 48 x 80 mm (1/16 DIN)
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / -0,0 mm)
• Peso aproximado: 75 g

Alimentação

• Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
• Consumo máximo: 6 VA

Condições ambientais

• Temperatura de operação: 0 a 50 °C
• Temperatura de armazenamento: -20 a 60 °C
• Umidade relativa: 80 % @ 30 °C (para temperaturas acima de 30 °C, diminuir 3 % por °C)
• Uso: interno; categoria de instalação II; grau de poluição 2; altitude inferior a 2000 m

Entrada

• Sensores aceitos: termopares J, K, T e Pt100 (configurável; sem recalibração)
• Faixa — termopar J: -110 a 950 °C (-166 a 1742 °F)
• Faixa — termopar K: -150 a 1370 °C (-238 a 2498 °F)
• Faixa — termopar T: -160 a 400 °C (-256 a 752 °F)
• Faixa — Pt100: -200 a 850 °C (-328 a 1562 °F)
• Resolução do display: 0,1 e 1 (12000 níveis; de -1999 até 9999)
• Resolução interna: 32767 níveis (15 bits)
• Taxa de leitura da entrada: até 10 por segundo (com Filtro Digital = 0; caso contrário, 5 amostras por segundo)
• Exatidão — termopares J, K, T: 0,25 % do span ±1 °C (observar aquecimento de 20 minutos)
• Exatidão — Pt100: 0,2 % do span
• Impedância de entrada: superior a 10 MΩ
• Medição do Pt100: tipo 3 fios (α = 0,00385), com compensação do comprimento do cabo; corrente de excitação de 0,170 mA

Saídas

• OUT1 — pulso de tensão: 5 V / 50 mA máximo (terminais 4 e 5)
• OUT2 — relé SPST-NA: 1,5 A / 240 Vca / 30 Vcc (terminais 6 e 7)
• OUT3 — relé SPST-NA: 1,5 A / 240 Vca / 30 Vcc (terminais 13 e 14)
• OUT4 — relé SPDT: 3 A / 240 Vca / 30 Vcc (terminais 10, 11 e 12)
• Ciclo de PWM: programável de 0,5 até 100 segundos, resolução 0,5 ms

Comunicação serial RS485 (incluída neste código)

• Padrão: RS485 com ligação a 2 fios, protocolo Modbus RTU (escravo); aceita Broadcast (endereço 0)
• Topologia: 1 mestre e até 31 instrumentos em barramento (endereçáveis até 247); transceiver classe 1/4 UL (até 128 dispositivos por barramento físico conforme TIA/EIA-485)
• Distância máxima: 1000 metros
• Velocidade: selecionável, 1200 a 115200 bps; 8 bits de dados; paridade par, ímpar ou sem paridade; 1 stop bit
• Isolação: sinais isolados dos terminais de entrada e alimentação
• Terminais: D1/D+ (15), D0/D- (16), C/GND (17)
• Comandos Modbus: 03 Read Holding Register; 05 Force Single Register; 06 Preset Single Register

Painel, gabinete e interface

• Painel frontal: IP65; policarbonato (PC) UL94 V-2
• Gabinete: IP20; ABS+PC UL94 V-0
• Interface USB: USB Micro B
• Conexões: bloco de conexão removível, próprio para terminais do tipo pino

Conformidade e certificações

• Compatibilidade eletromagnética: EN 61326-1
• Segurança: EN 61010-1
• Certificações: CE e UL
• Início de operação: 3 segundos após alimentado

Documentação

Documentos oficiais NOVUS do N1040 (títulos da aba Downloads; mecanismo de anexo pendente de hospedagem):

• N1040 - Manual (português, 21/08/2026)
• N1040 - Manual (alemão, 21/08/2026)
• N1040 - Folheto Comercial (português, 25/09/2025)
• N1040 - Tabela de Registradores para Comunicação Serial (português, 13/03/2026)
• N1040 - CE - D.O.C. (Declaração de Conformidade CE, 31/07/2026)
• Certificados UL Product iQ (EUA e Canadá, 31/07/2026)
• Guia de Seleção - Controladores (português, 26/01/2026)
• N1040 - 2D and 3D Models Archive (24/06/2026)

Perguntas frequentes

Qual é a alimentação deste equipamento?
12 a 24 Vcc / 24 Vca (-10 % / +20 %).

Qual é a resolução?
0,1 e 1 (12000 níveis; de -1999 até 9999).

Em que faixa de temperatura o equipamento opera?
0 a 50 °C.

Qual é o recorte no painel para instalação?
45,5 x 45,5 mm (+0,5 / -0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N1040-PRRR-485-24V USB - pulso + 3 relés (2 SPST + 1 SPDT) + interface RS485 (alimentação 12-24 Vcc / 24 Vca)
• Código do fabricante: 8104211315
• Referência EquipaBR: 8104211315
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 0,1 e 1 (12000 níveis; de -1999 até 9999)
• Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
• Temperatura de operação: 0 a 50 °C
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / -0,0 mm)
• Dimensões: 48 x 48 x 80 mm (1/16 DIN)
• Peso: 75 g
• Certificações: CE e UL

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
