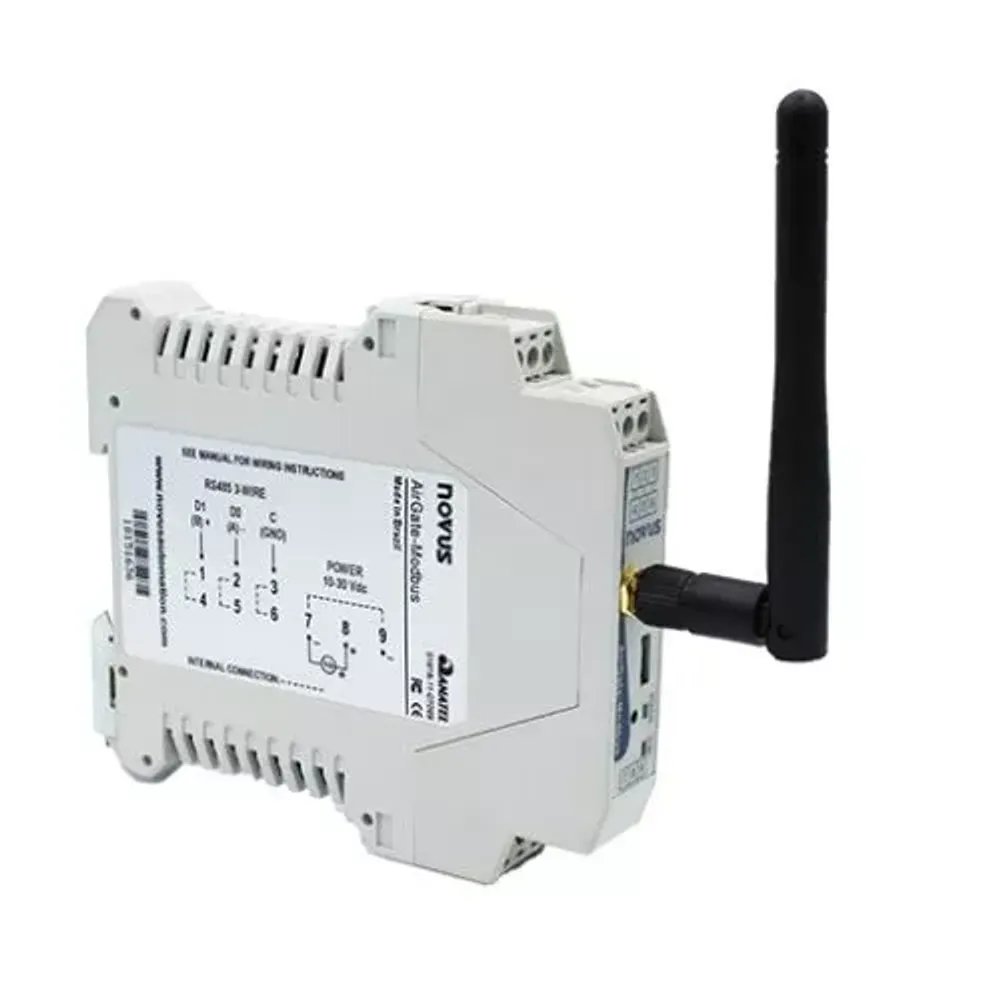

Descrição do produto

O AirGate Modbus é um gateway industrial sem fio desenvolvido para expandir e integrar redes Modbus RTU com confiabilidade e segurança. Usa o protocolo proprietário NOVUS-Air, sobre rádio IEEE 802.15.4 na faixa de 2,4 GHz, permitindo a extensão de rede RS485 sem cabo e comunicação de até 1000 metros em linha de visada, sem depender da infraestrutura de TI tradicional.

Suporta topologias ponto-a-ponto, estrela e árvore, e modos de operação RS485-mestre, USB-mestre, multi-mestre e RS485-escravo, adaptando-se à arquitetura da aplicação. Os dados são protegidos por criptografia AES-CBC-128.

A estrutura é compacta, com grau de proteção IP20 e alojamento injetado em PA66, alimentação de 10 a 30 Vcc e proteção contra polaridade reversa. A configuração é feita pela USB com o software DigiConfig, e a atualização de firmware também é feita pela USB. A NOVUS destaca a aplicação em locais com restrições de cabeamento, alta interferência ou grandes distâncias físicas entre dispositivos.

Benefícios e composição

• Rádio IEEE 802.15.4 (incluído): na faixa ISM de 2,4 GHz, com 15 canais e protocolo proprietário NOVUS-Air.
• Interface RS485 (incluída): com protocolo Modbus RTU.
• Interface Micro USB tipo-B (incluída): para configuração e atualização de firmware.
• Antena (incluída na dimensão publicada): a especificação oficial publica as dimensões como 99,5 x 114 x 17,5 mm mais antena de 105 mm.
• Criptografia (incluída): AES-CBC-128.
• Topologias suportadas (incluídas): ponto-a-ponto, estrela e árvore.
• Modos de operação (incluídos): RS485-mestre, USB-mestre, multi-mestre e RS485-escravo.
• Proteção elétrica (incluída): contra polaridade reversa.
• Alojamento (incluído): injetado em PA66, com grau de proteção IP20.
• NÃO INCLUÍDA - fonte de alimentação: a alimentação especificada é de 10 a 30 Vcc; a fonte é acessório vendido à parte.
• Rádio proprietário: o protocolo NOVUS-Air é proprietário, de modo que a comunicação sem fio ocorre entre dispositivos NOVUS compatíveis. Não há interoperabilidade declarada com outros rádios IEEE 802.15.4 de mercado.
• Opcionais de fábrica: nenhum - modelo único.
• Acessórios vendidos à parte: base magnética com cabo de extensão de 2,5 m para AirGate (8833040125); fonte de alimentação 100-240 VAC / 12 VDC 1,5 A (8816060122); antena para AirGate WLAN 2,4 G (8834010000).
• Software: DigiConfig, para parametrização e diagnóstico, e FieldChart, para supervisão e aquisição de dados.

Aplicações do produto

• Monitoramento e controle remoto de ambiência e nível de água em aviários - caso de aplicação publicado pela NOVUS.
• Indústria farmacêutica: integração sem cabos em salas limpas, garantindo conformidade regulatória e rastreabilidade de registros.
• Data centers: monitoramento térmico sem pontos cegos, assegurando continuidade operacional e gestão de riscos.
• Centros de distribuição: visibilidade remota de condições logísticas, otimizando estoque e reduzindo custos de operação.
• Automação aeroportuária: interligação de sistemas distribuídos com alta disponibilidade, facilitando manutenção e expansão.
• Locais com restrições de cabeamento, alta interferência ou grandes distâncias físicas entre dispositivos.

Especificações técnicas

Interfaces e protocolos

• Interfaces de comunicação: Micro USB Tipo-B, RS485 e IEEE802.15.4
• Protocolos: Modbus RTU e NOVUS-Air
• Topologia de rede: ponto-a-ponto, estrela e árvore
• Modos de operação: RS485-Mestre, USB-Mestre, Multi-Mestre e RS485-Escravo
• Atualização de firmware: pela USB
• Configuração: através da USB, com o software DigiConfig
• Funções programáveis: modo de operação e configuração da comunicação

Características wireless

• Faixa: ISM 2.4 GHz
• Modulação: DSSS, OQPSK
• Canais: 15
• Potência de transmissão: 20 dBm
• Sensibilidade: -96 dBm
• Distância em linha de visada: 1000 m
• Algoritmo de segurança: criptografia AES-CBC-128

Alimentação e proteção

• Fonte de alimentação: 10 a 30 Vcc
• Proteção elétrica: polaridade reversa

Características físicas, ambientais e certificações

• Alojamento: injetado em PA66
• Dimensões: 99,5 x 114 x 17,5 mm mais antena de 105 mm
• Temperatura de operação: -10 a 70 °C
• Umidade: 80 % até 30 °C
• Grau de proteção: IP20
• Certificações: CE, FCC e ANATEL 01818-11-07089

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

• AirGate-Modbus - Manual (português)
• AirGate Modbus - Folheto Comercial (português)
• AirGate-Modbus - Certified Homologation (ANATEL)
• AirGate-Modbus - CE - D.O.C.
• AirGate Modbus - 2D and 3D Models Archive
• Guia de Seleção - Gateways

Perguntas frequentes

Qual é a alimentação deste equipamento?
10 a 30 Vcc.

Qual é o grau de proteção?
IP20.

Em que faixa de temperatura o equipamento opera?
-10 a 70 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: AirGate Modbus (Gateway Modbus / IEEE802.15.4), 10~30 Vcc - modelo único
• Código do fabricante: 8816041310
• Referência EquipaBR: 8816041310
• Linha de negócio: ACD
• Status de catálogo: VIGENTE
• Alimentação: 10 a 30 Vcc
• Grau de proteção: IP20
• Temperatura de operação: -10 a 70 °C
• Dimensões: 99,5 x 114 x 17,5 mm mais antena de 105 mm
• Certificações: CE, FCC e ANATEL 01818-11-07089

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
