Descrição do produto
Sensores montados em tubos de proteção metálica e cabeçote de alumínio, possuem um custo relativamente baixo e são amplamente empregados para a medição em meio líquido e gases em média e alta temperatura. São ideais em casos onde a aplicação exige um termoelemento com diâmetro superior aos tamanhos normalmente empregados nos sensores com isolação mineral, e em processos que exigem sensores com uma construção mais robusta.
Principais aplicações nas indústrias: cimenteira, siderurgia, fundição, cerâmica, tratamento térmico, incineradores e usinas de açúcar e álcool. Em processos com pressões elevadas devem ser montados com poços de proteção usinados, rosqueados ou flangeados.
Esta linha corresponde à configuração: Aço inox AISI 316, Ø6 mm × 100 mm, rosca 1/2" BSP, cabeçote grande, 0 a 300 °C.
O fabricante publica esta configuração sob o código SPH-CI-RTD-SS316-D60-U100-12B-KNC, referência 8830007010, com a denominação oficial "PT100 AI316 6X100MM 1/2BSP CAB GR 300C".
Benefícios e composição
Definido no pedido (opcional de fábrica)
- Comprimento e diâmetro da bainha, tipo de rosca de processo e tamanho do cabeçote são definidos no código de compra e não são alteráveis depois de fabricado o sensor. Os códigos que a NOVUS publica para a série usam os sufixos KSC (cabeçote pequeno) e KNC (cabeçote grande).
Acessórios vendidos à parte
- Poço de proteção usinado, rosqueado ou flangeado — exigido pelo fabricante em processos com pressão elevada —, cabeçote avulso, bucim móvel, cabo de extensão ou compensação e transmissor de temperatura para montagem em cabeçote são itens vendidos à parte e não acompanham este produto.
Conteúdo e configuração deste código
Incluído no fornecimento

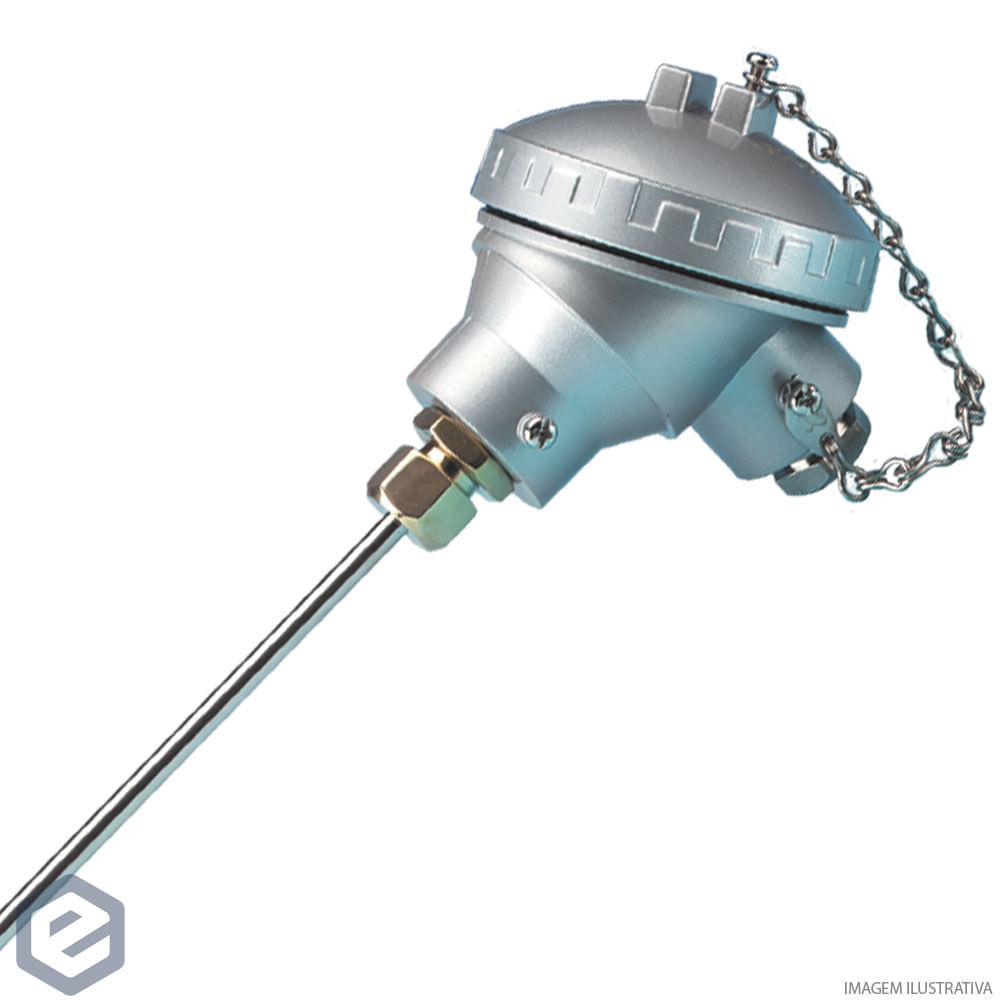

- Sensor montado em tubo de proteção metálico, com cabeçote de alumínio, conforme a definição publicada pelo fabricante para a Série SPH.
- Cabeçote de proteção na configuração declarada no cadastro: cabeçote grande.
- O datasheet oficial deste modelo confirma como parte do produto: cabeçote em alumínio fundido com tampa rosqueada e corrente, grau de proteção IP65, e bloco de conexões cerâmico.
Aplicações do produto
- Medição de temperatura em meios líquidos e gases em média e alta temperatura, onde a aplicação exige termoelemento de diâmetro superior ao dos sensores com isolação mineral.
- Indústrias cimenteira, siderúrgica, de fundição, cerâmica, tratamento térmico, incineradores e usinas de açúcar e álcool (relação publicada pelo fabricante para a Série SPH).
- Processos com pressão elevada — nesse caso, a montagem deve ser feita com poço de proteção usinado, rosqueado ou flangeado, conforme orienta o fabricante.
- Tanques de pasteurização na indústria de alimentos e bebidas, com o sensor acoplado a transmissor TxBlock no próprio cabeçote (aplicação publicada pelo fabricante).
Especificações técnicas
Datasheet oficial deste modelo
- Elemento sensor: Pt100 cerâmico classe A, ligação a 3 fios
- Material da bainha: Aço Inox 316
- Diâmetro da bainha: 6 mm
- Junção: padrão do fabricante
- Comprimento da bainha: 100 mm
- Conexão ao poço/processo: 1/2" BSP
- Temperatura de operação: 0 °C a 300 °C
- Cabeçote — material: alumínio fundido
- Cabeçote — classificação: IP65
- Cabeçote — conexão elétrica: 1/2" BSP
- Cabeçote — conexão ao sensor: 1/2" BSP
- Cabeçote — tampa rosqueada: sim, com corrente
Valores transcritos do Sensor SPH 100 mm BSP - Datasheet V1.0x, publicado pelo fabricante para este comprimento exato de bainha.
Dado complementar do cadastro da loja
- Faixa de temperatura declarada: 0 a 300 °C
Documentação
- Sensor SPH 100 mm BSP - Datasheet — PDF publicado pelo fabricante em 16/12/2025.
Os documentos citados são publicados pelo fabricante. O anexo do arquivo ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo; até lá a documentação é fornecida sob solicitação.
Perguntas frequentes
Que tipo de sensor este modelo usa?
Pt100 cerâmico classe A, ligação a 3 fios.
Em que faixa de temperatura o equipamento opera?
0 °C a 300 °C.
Ficha técnica
- Marca: NOVUS
- Modelo / variante: Pt100 (Série SPH) — Aço inox AISI 316, Ø6 mm × 100 mm, rosca 1/2" BSP, cabeçote grande, 0 a 300 °C
- Código do fabricante: SPH-CI-RTD-SS316-D60-U100-12B-KNC
- Referência EquipaBR: 8830007010
- Linha de negócio: SCT
- Status de catálogo: VIGENTE
- Sensor: Pt100 cerâmico classe A, ligação a 3 fios
- Temperatura de operação: 0 °C a 300 °C
Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
