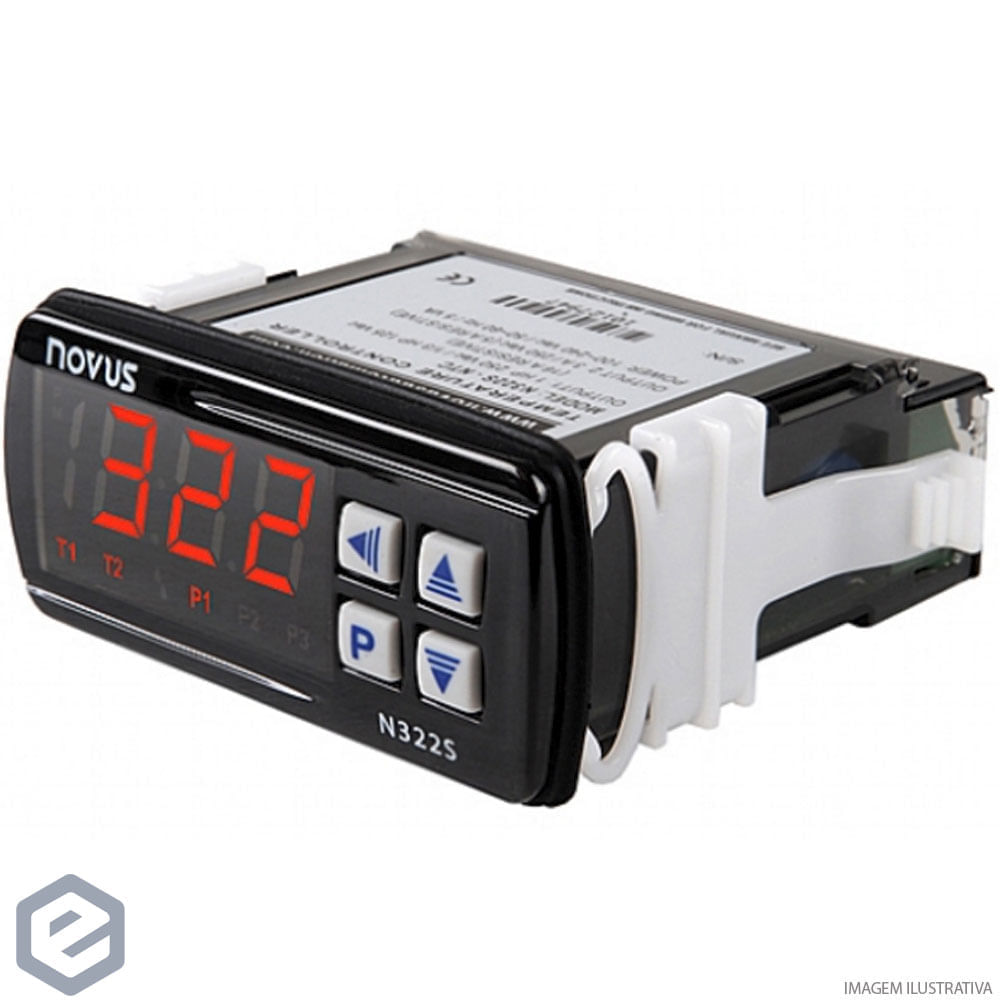

    CONTROLADOR N322 JKT - NOVUS
    Cód.
    8032204022

    Por: R$ 572,45ou X de

    A vista no boleto ou pix, 5% de desconto

    +-
    Comprar
    Comprar
    Pagamento
    Cartões de Crédito e Boleto
    PIX e Criptomoedas

    Descrição

    Descrição do produto

    O NOVUS N322 e um controlador eletrônico de temperatura de painel para aquecimento e refrigeração com dois canais de saída independentes (OUT1 e OUT2) e dois setpoints independentes.

    Permite controle com alarme, em que a saída 1 controla a temperatura e a saída 2 atua como alarme, e controle multiestagio, em que os setpoints das duas saídas atuam em temperaturas diferentes para acionar compressores em sequência progressiva. O retardo entre estagios evita o acionamento simultaneo no retorno de uma queda de energia.

    Benefícios e composição

    Opcional de fábrica, definido no código de compra

    • Tipo de sensor definido no código de compra: NTC, Pt100 ou termopares J, K ou T. Cada modelo aceita exclusivamente o seu tipo de sensor.
    • Interface RS485 com protocolo Modbus RTU escravo, 9600 bps fixo.
    • Alimentação 24 V (12 a 30 Vcc) no lugar de 100 a 240 Vca/cc, sem isolação elétrica entre alimentação, entrada e comunicação.

    Acessórios vendidos a parte

    • Nenhum acessório oficial vinculado a este produto na página do fabricante.

    Conteúdo e configuração deste código

    Incluído no produto

    • Duas saídas a relé: OUT1 de controle (SPDT, 16 A resistivos) e OUT2 (SPST-NA, 3 A).
    • Dois setpoints independentes e retardo entre o acionamento dos estagios.
    • Oito funções de alarme para a saída 2: mínima, máxima, dentro de faixa e fora de faixa, cada uma também disponível com bloqueio inicial.
    • Ajuste de offset do sensor; proteção da configuração por senha com senha de fábrica 111 e senha mestra.
    • Todos os tipos de entrada saem calibrados de fábrica.

    Aplicações do produto

    • Controle de temperatura com alarme de proteção ou sinalização na segunda saída.
    • Refrigeração multiestagio: acionamento progressivo de compressores conforme a temperatura sobe.
    • Troca automática do ciclo quente/frio, com uma saída em ação reversa para aquecimento e outra em ação direta para refrigeração.
    • Monitoramento e registro de temperatura em abatedouros e frigoríficos: a aplicação oficial NOVUS emprega o N322 com Pt100 e RS485 para indicar a temperatura local em áreas de eviceracao, pré-resfriamento, corte, desossa, embalagem e congelamento, integrado por Modbus a um registrador para históricos e auditorias.

    Especificações técnicas

    Entrada de sensor (modelo termopares J, K ou T)

    • Termopar J: 0 a 600 °C
    • Termopar K: -50 a 999 °C
    • Termopar T: -50 a 400 °C
    • Norma: NBR 12771/99
    • Exatidão da medida: 0,2 % do fundo de escala ± 2 °C a 25 °C
    • Seleção do tipo: o tipo J, K ou T e escolhido por parâmetro no próprio controlador

    Saídas de controle

    • Saída 1 (OUT1): relé SPDT, 1 HP 250 Vca / 30 Vcc, 1/3 HP 125 Vca (16 A resistivo)
    • Saída 2 (OUT2): relé SPST-NA, 3 A / 250 Vca / 30 Vcc

    Medição

    • Resolução: 0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa

    Construção e condições de operação

    • Dimensões (L x A x P): 75 x 33 x 75 mm
    • Recorte no painel: 70 x 29 mm
    • Peso: 100 g
    • Temperatura de operação: 0 a 40 °C
    • Temperatura de armazenamento: -20 a 60 °C
    • Umidade relativa: 20 a 85 % UR
    • Conexões: fios de até 4,0 mm²
    • Gabinete: policarbonato UL94 V-2
    • Grau de proteção: caixa IP42, frontal IP65
    • Certificações: CE, UL

    Alimentação

    • Tensão: 100 a 240 Vca/cc (± 10 %)
    • Frequência: 50 a 60 Hz
    • Consumo: 5 VA

    Documentação

    Documentos oficiais NOVUS aplicáveis a este produto:

    • N321 / N322 / N323 - Manual de Instruções V1.8x / V2.0x C
    • Guia de Seleção - Termostatos
    • N32x - CE - Declaração de Conformidade

    Os arquivos em PDF estão arquivados no acervo técnico e são fornecidos sob solicitação.

    Perguntas frequentes

    Qual é a exatidão da medida?
    0,2 % do fundo de escala ± 2 °C a 25 °C.

    Qual é a resolução?
    0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa.

    Qual é o grau de proteção?
    caixa IP42, frontal IP65.

    Em que faixa de temperatura o equipamento opera?
    0 a 40 °C.

    Qual é o recorte no painel para instalação?
    70 x 29 mm.

    Ficha técnica

    • Marca: NOVUS
    • Modelo / variante: N322 termopares J, K ou T, alimentação 100 a 240 Vca/cc
    • Código do fabricante: 8032204022
    • Referência EquipaBR: 8032204022
    • Linha de negócio: CIP
    • Status de catálogo: VIGENTE
    • Exatidão: 0,2 % do fundo de escala ± 2 °C a 25 °C
    • Resolução: 0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa
    • Grau de proteção: caixa IP42, frontal IP65
    • Temperatura de operação: 0 a 40 °C
    • Recorte no painel: 70 x 29 mm
    • Dimensões: 75 x 33 x 75 mm
    • Peso: 100 g
    • Certificações: CE, UL

    Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
