Descrição do produto

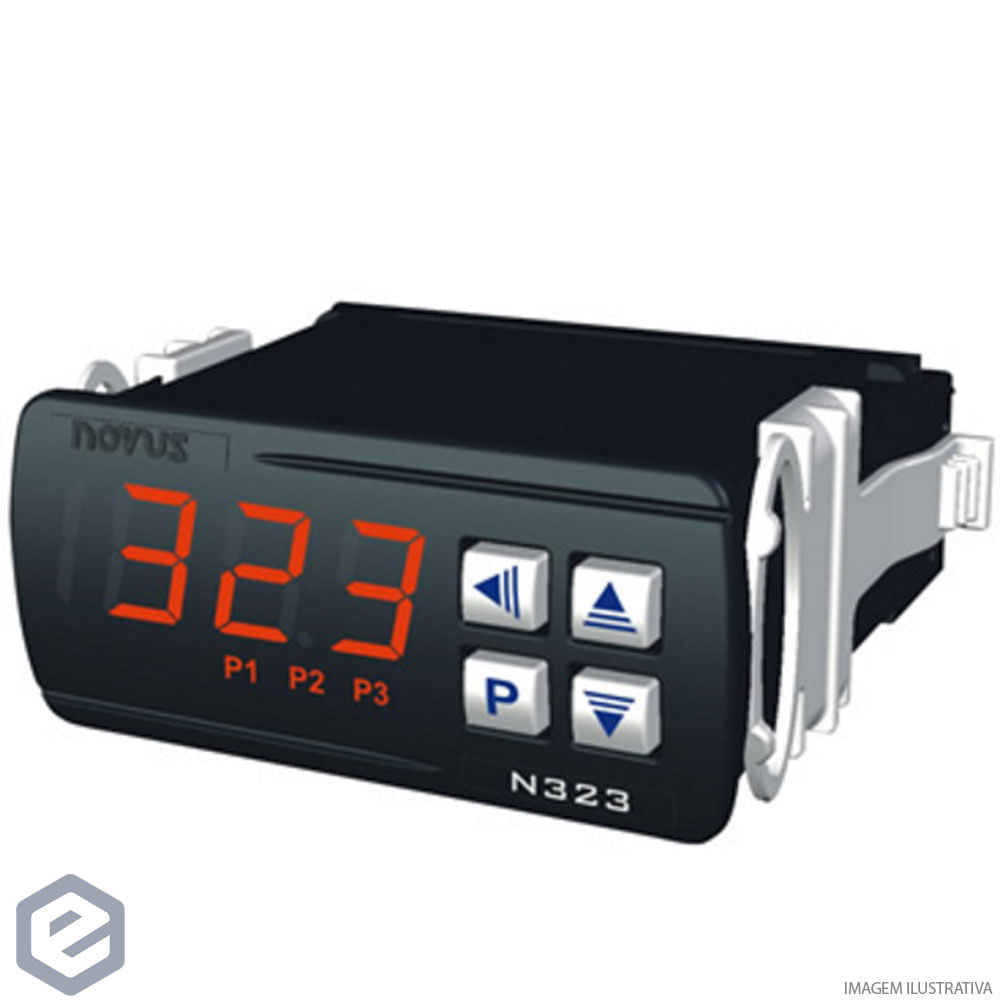

O NOVUS N323 e um controlador eletrônico de temperatura de painel para aquecimento ou refrigeração com três saídas independentes, que podem operar no controle de temperatura ou como alarme. E o modelo de três canais da família N321, N322 e N323.

Aceita sensores do tipo termistor NTC, Pt100 ou termopares J, K ou T, conforme o modelo comprado, com correção de erros do sensor por offset. Cada tipo de sensor tem uma faixa especifica de medição. O N323 e o único modelo da família que permite programar a temporização dos alarmes.

Benefícios e composição

Opcional de fábrica, definido no código de compra

Tipo de sensor definido no código de compra: NTC, Pt100 ou termopares J, K ou T. Cada modelo aceita exclusivamente o seu tipo de sensor.
Interface RS485 com protocolo Modbus RTU escravo.
Alimentação 24 V (12 a 30 Vcc) no lugar de 100 a 240 Vca/cc. Os modelos 24 V não possuem isolação elétrica entre os circuitos de alimentação, de entrada e de comunicação; em redes de corrente continua deve-se observar a polaridade.

Acessórios vendidos a parte

Nenhum acessório oficial vinculado a este produto na página do fabricante.

Conteúdo e configuração deste código

Incluído no produto

Três saídas independentes: OUT1 de controle (relé SPDT, 16 A resistivos), OUT2 e OUT3 (relé SPST-NA, 3 A cada), configuráveis como controle ou alarme.
Oito funções de alarme para as saídas 2 e 3: temperatura mínima, máxima, dentro de faixa e fora de faixa, cada uma também disponível com bloqueio inicial.
Temporização de alarme exclusiva deste modelo nas saídas 2 e 3, com três condições programáveis: retardo no disparo, pulso no momento do disparo e disparo em pulsos sequenciais. Os tempos T1 e T2 variam de 0 a 1999 s.
Retardo entre o acionamento dos estagios para as três saídas.
Sinalizadores P1, P2 e P3 no painel frontal; durante o retardo o sinalizador correspondente permanece piscando.
Ajuste de offset do sensor; proteção da configuração por senha com três graus de proteção, senha de fábrica 111 e senha mestra derivada do número de série.
Todos os tipos de entrada saem calibrados de fábrica.

Aplicações do produto

Controle com alarmes: a saída 1 controla a temperatura enquanto as saídas 2 e 3 atuam como alarmes de proteção ou sinalização.
Controle multiestagio de potência: os setpoints das três saídas atuam em temperaturas diferentes, acionando compressores em sequência progressiva conforme a temperatura sobe.
Redução da demanda de energia: o retardo entre compressores garante acionamento escalonado no retorno de falta de energia ou na partida do sistema.
Troca automática do ciclo quente/frio, com uma saída em ação reversa para aquecimento e outra em ação direta para refrigeração.

Especificações técnicas

Entrada de sensor (modelo NTC)

Tipo: termistor NTC 10 kΩ @ 25 °C, beta 25/85 = 3435 K, 1 %
Faixa de medição: -50 a 120 °C
Exatidão da medida: 0,6 °C entre -19,9 e 99,9 °C; 1 °C no restante da faixa
Cabo do sensor NTC: faixa de operação de -30 a 105 °C; comprimento típico de 3 m (2 fios de 0,5 mm²), extensivel até 100 m; erro máximo de intercambialidade de 0,75 °C, eliminável por offset

Saídas de controle

Saída 1 (OUT1): relé SPDT, 1 HP 250 Vca / 30 Vcc, 1/3 HP 125 Vca (16 A resistivo)
Saída 2 (OUT2): relé SPST-NA, 3 A / 250 Vca / 30 Vcc
Saída 3 (OUT3): relé SPST-NA, 3 A / 250 Vca / 30 Vcc

Medição

Resolução: 0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa

Construção e condições de operação

Dimensões (L x A x P): 75 x 33 x 75 mm
Recorte no painel: 70 x 29 mm
Peso: 100 g
Temperatura de operação: 0 a 40 °C
Temperatura de armazenamento: -20 a 60 °C
Umidade relativa: 20 a 85 % UR
Conexões: fios de até 4,0 mm²
Gabinete: policarbonato UL94 V-2
Grau de proteção: caixa IP42, frontal IP65
Certificações: CE, UL

Alimentação

Tensão: 100 a 240 Vca/cc (± 10 %)
Frequência: 50 a 60 Hz
Consumo: 5 VA

Comunicação serial

Interface: RS485 com protocolo Modbus RTU escravo
Endereço: de 1 a 247
Velocidade: 9600 bps fixo, 8 bits de dados, sem paridade, 1 stop bit
Topologia: 2 fios entre o mestre e até 31 escravos; até 247 nos com conversores de múltiplas saídas
Distância máxima: 1000 metros
Comandos Modbus: 03 (leitura de registradores, até 4 consecutivos) e 06 (escrita em registrador)
Isolação: serial não isolada do circuito de entrada; isolada do circuito de alimentação nos modelos de 100 a 240 Vca/cc e não isolada nos modelos de 24 V
