Descrição
Chave Estática com SSR
Os controladores de potência da NOVUS são equipamentos eletrônicos com funções de controlar e limitar a potência elétrica entregue a uma carga elétrica genérica. Essas funções são executadas com técnicas modernas, de modo a proporcionar ganhos significativos para o processo, como durabilidade, precisão, eficiência e economia.
Também executa a importante função de proteção da carga conectada e do sistema como um todo, uma vez que possui fusíveis ultra-rápidos incorporados em todas as suas versões.
Estão divididos em dois modelos de controladores: PCW e PCWE. O modelo PCWE apresenta o recurso de limitar a potência elétrica entregue a carga (Limite de Carga), única diferença entre os dois modelos.
Tensão de carga: 180~440 Vca; 50 60 Hz
Sinal de comando:
0-20 mA, 4-20 mA
0-5 V, 1-5 V, 0-10 V e 2-10 V
Potenciômetro de 10 k
Tipo de controle: trem-de-pulso e ângulo de fase
Alimentação de controle: 220 Vac; 50 60 Hz
Alarme relé SPST; 3 A 250 Vca
Rigidez dielétrica entre partes: 2500 V
Temperatura de Operação: -10 a 60 ºC
Gabinete plástico: ABS+PC UL-94V0
CARACTERÍSTICAS
Para redes de 220 380V
• Gabinete compatível com as normas NR10
•Trem-de-pulso e Ângulo de fase em um mesmo modelo
• Múltiplos sinais de comando
• Fusíveis incorporados
RECURSOS
ALARME
Como outro recurso de proteção, o controlador também possui um
alarme que aciona com:
Falta de fase
Rompimento de fusível
O alarme aciona um relé que pode ser configurado para atuar em
modo NA ou NF.
FUNÇÃO SOFT-START
Permite uma subida lenta e gradual da potência entregue a carga.
A função Soft-start é normalmente utilizada em processos que
requeiram partida lenta, onde a aplicação instantânea de 100% da
potência disponível sobre a carga pode danificar partes do sistema
controlado.
FUNÇÃO KICK-START
A função kick-start ao contrário da função soft-start começa
liberando a carga máxima para o processo e vai diminuindo até o
valor configurado pelo controlador.
OFFSET
Valor percentual somado ao valor de indicação. Permite ao usuário
realizar pequeno ajuste no processo.
SINALIZAÇÃO DE FALHA
O display do controlador informa a ocorrêcia de alguns problemas na
instalação:
• Sinaliza falta de fase ou fusível aberto
• Mal funcionamento doVentilador
• Sobre-aquecimento do controlador
PROTEÇÃO
Todos os modelos possuem fusíveis ultra-rápidos compatíveis com a

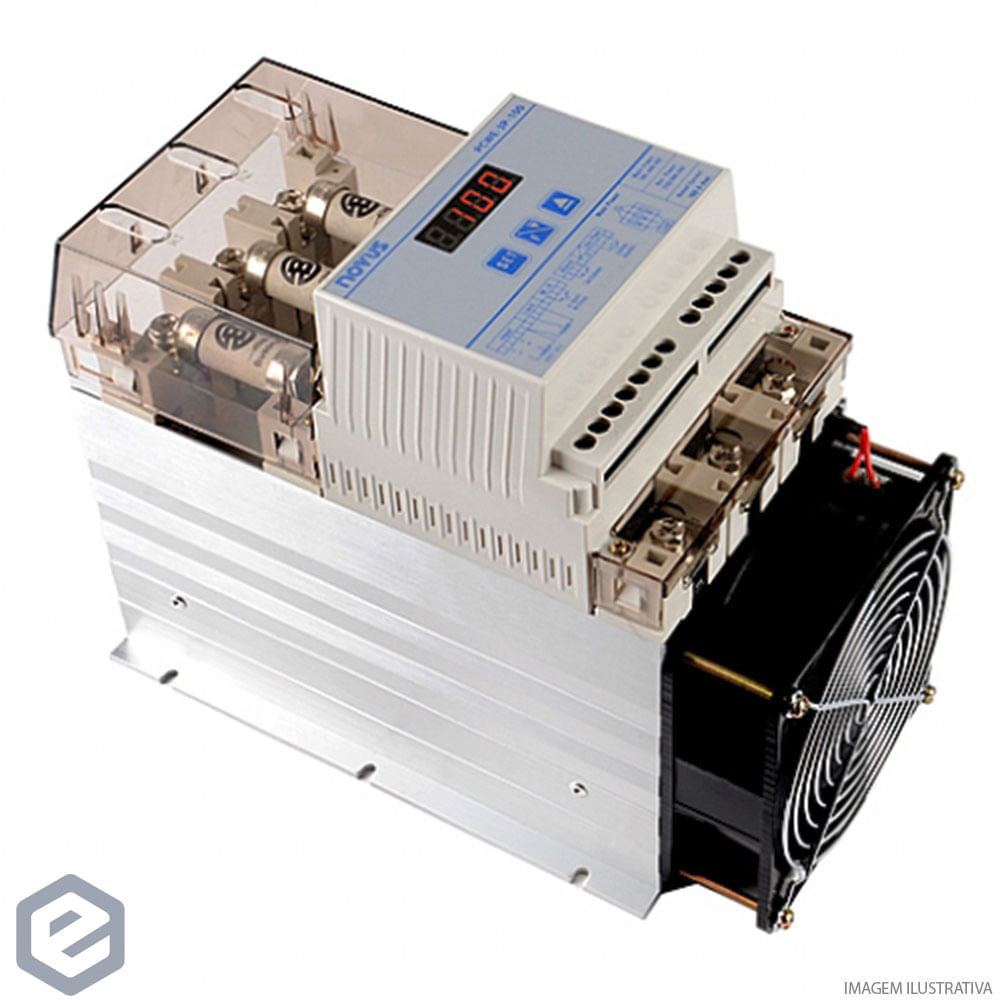

corrente de carga. CONTROLADOR DE POTENCIA PCW-2P-150 - NOVUS 8823122150
