Apresentação

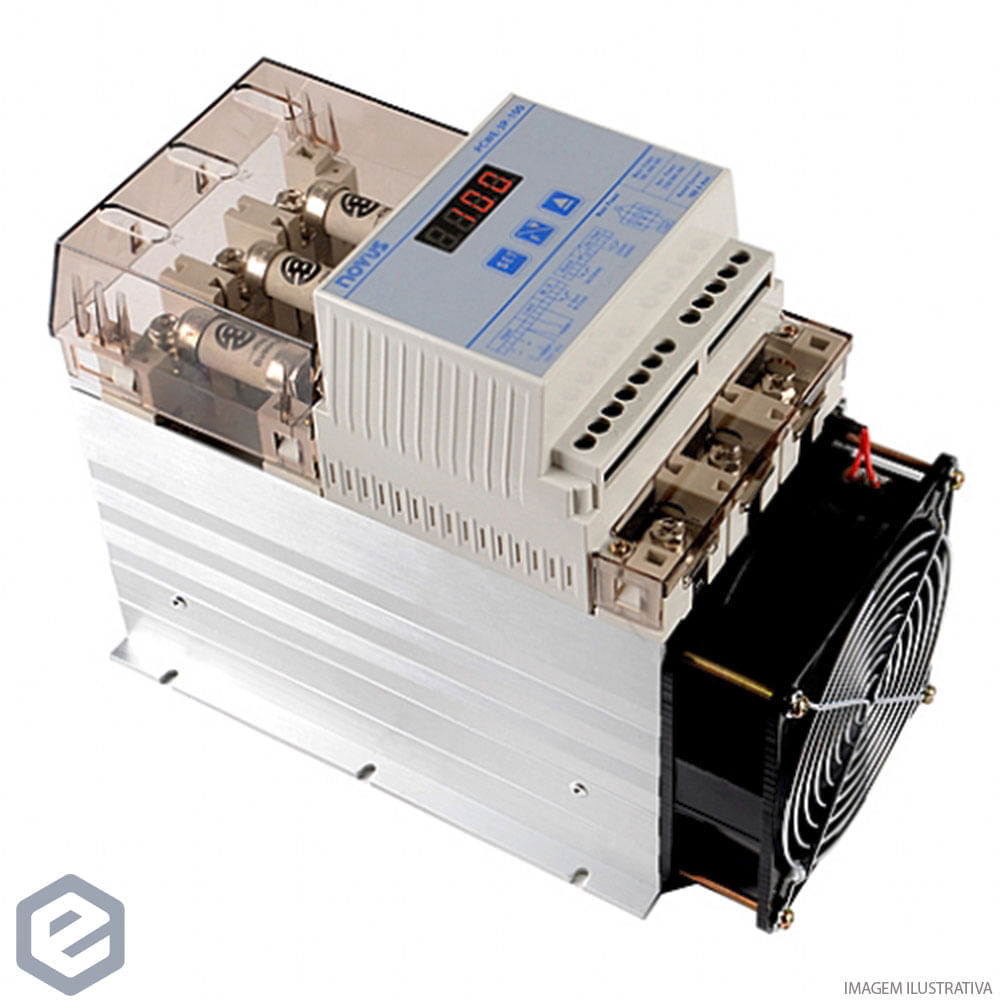

O PCW-2P-100 é um controlador de potência NOVUS da linha PCW: equipamento eletrônico que controla e limita a potência elétrica entregue a uma carga elétrica genérica, com duas fases controladas e corrente de carga de 100 A em rede de 180~440 Vca, 50/60 Hz. Diferentemente de um relé de estado sólido, que apenas liga e desliga a carga, o controlador de potência dosa a energia entregue, por trem-de-pulso.

Este modelo é da linha PCW, que não tem o recurso de Limite de Carga, exclusivo da linha PCWE. Segundo o fabricante, essa é a única diferença funcional entre as duas linhas.

O equipamento sai de fábrica com fusíveis ultrarrápidos incorporados, ventilador, dissipador, display, teclado e relé de alarme, executando também a função de proteção da carga conectada e do sistema.

Aplicações

Controle e limitação da potência elétrica entregue a cargas elétricas genéricas, até 100 A.
Controle de potência por trem-de-pulso em cargas acionadas por duas fases controladas.
Processos que exigem partida suave, nos quais aplicar 100 % da potência instantaneamente pode danificar componentes do sistema (função Soft Start).
Processos que exigem partida com potência máxima decrescente até o valor de comando (função Kick Start).
Montagem vertical no fundo de painel de controle, com área livre para circulação de ar.

Características

Incluído no produto

Fusíveis ultrarrápidos incorporados dimensionados para este modelo: Fusível 100 A.
Ventilador 12 Vcc, com sinalização de mau funcionamento no display (fnER).
Dissipador integrado ao conjunto.
Display e teclado de 3 teclas para operação e configuração.
Relé de alarme SPST 3 A / 250 Vca, configurável como normalmente aberto ou normalmente fechado, acionado por falta de fase e por rompimento de fusível.
Entrada digital MANUAL nos terminais 6 e 7, que alterna entre controle manual por potenciômetro e modo automático.
Funções Soft Start e Kick Start com tempo ajustável em segundos, e Offset de -99 % a 99 %.
Sinalização de falha no display: NPER para falta de fase ou fusível aberto, fnER para ventilador e 0hER para sobreaquecimento.

Opcionais de fábrica

Não há opcional de fábrica publicado para esta linha: cada código de compra é uma configuração fechada de linha, número de fases controladas e corrente nominal.

Acessório vendido à parte

Fusível de reposição: Fusível ultra-rápido 100A/660V (PCW/PCWE), código 8852001600. O manual determina usar fusível ultrarrápido na corrente nominal do controlador, com tensão de 660 Vac ou compatível com a tensão de linha fase-fase da instalação; os fusíveis são do tipo cartucho com terminais.

Especificações técnicas

Identificação do modelo

Modelo: PCW-2P-100
Código de compra NOVUS: 8823122100
Linha: PCW, sem Limite de Carga
Configuração: 2 fases controladas

Potência e proteção

Corrente de carga: 100 A
Tensão de carga (MAIN POWER): 180~440 Vca; 50/60 Hz
Proteção: Fusível 100 A ultrarrápido incorporado
Corrente de surto (10 ms): 1600 A
Ventilador: 12 Vcc
Alarme: Relé SPST; 3 A / 250 Vca
Rigidez dielétrica entre partes: 2500 V

Comando e controle

Sinal de comando (INPUT): 0~20 mA; 4-20 mA; 0-5 V; 1-5 V; 0-10 V; 2-10 V; potenciômetro de 10 k, sendo 7 opções selecionáveis na configuração
Terminais do sinal de comando: 1, 2 e 3 da barra de conectores
Tipo de controle: Trem-de-Pulso. O manual declara que o Ângulo de Fase não está disponível para os modelos bifásicos, categoria à qual este modelo pertence, no item 3.3 do manual
Trem-de-Pulso: a potência é controlada pela quantidade de ciclos da rede aplicada à carga; aciona no cruzamento por zero da tensão e desliga no cruzamento por zero da corrente
Alimentação de controle (AUX. POWER): 220/380 Vac
Controle manual: por teclado, por potenciômetro na entrada Input ou por potenciômetro na entrada Limit, conforme a posição da entrada digital MANUAL
Indicação no display: percentual de potência entregue, corrente de carga ou percentual manual
Offset: -99 % a 99 %

Condições gerais

Temperatura de operação: -10 a 60 °C
Gabinete plástico: ABS+PC / UL-94V0
Instalação: fixação vertical no fundo de painel, com área livre para circulação de ar
Diagrama de conexões elétricas: Figura 7 do manual
Certificações exibidas na página do produto: ISO 9001, REACH Compliance e RoHS
