Descrição do produto

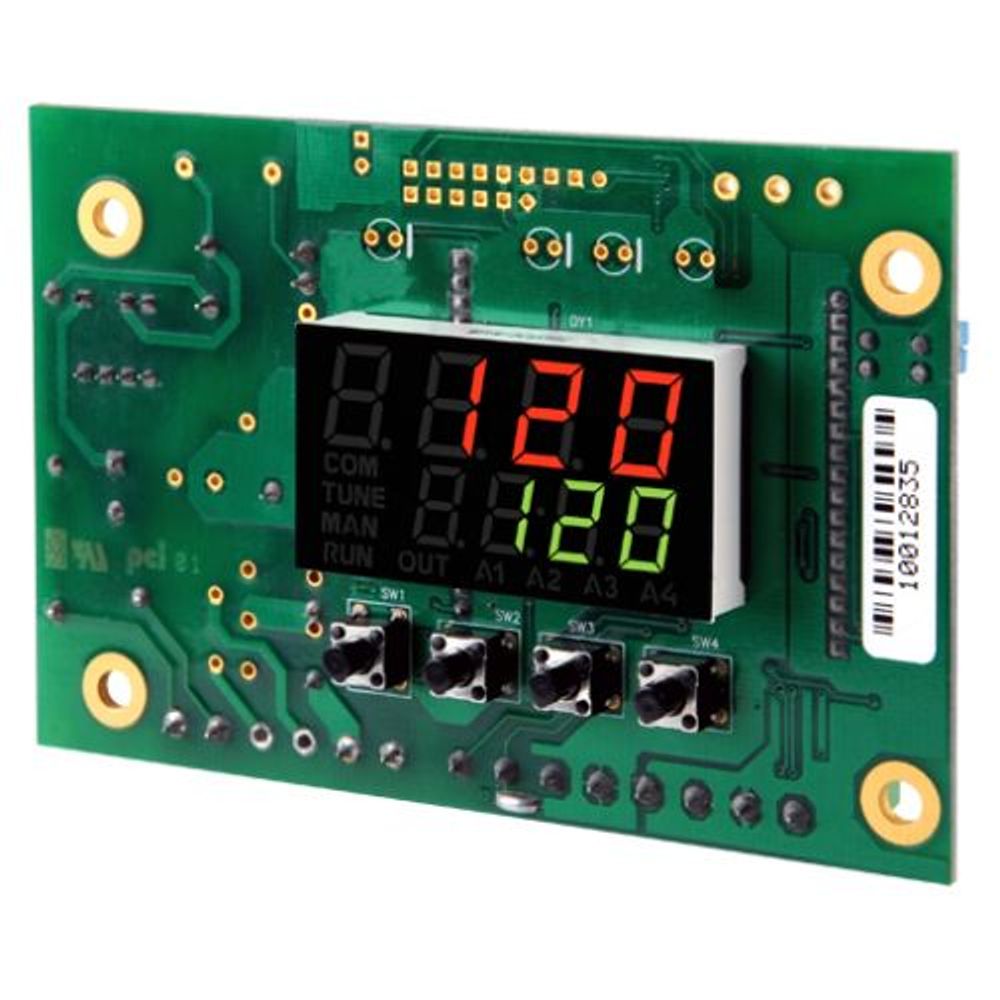

O N120 é um controlador universal de processos disposto em placa de circuito impresso, destinado à incorporação em máquinas e equipamentos. Aceita a maioria dos sensores e sinais usados na indústria — termopares J, K, T, N, R, S, B e E, Pt100, 0-50 mV, 0-5 Vdc e 0-10 Vdc e, nos modelos que as trazem, entradas de corrente de 0-20 mA e 4-20 mA — selecionáveis na configuração, sem alteração de hardware.

O controle é PID com algoritmo auto-adaptativo e sintonia automática, com transferência automático e manual sem salto. Dispõe de 3 canais de saída: um pulso de tensão para relé de estado sólido e dois relés; em uma das configurações, um único relé SPDT de maior capacidade. Traz ainda entrada digital com função programável, Soft Start, função Rampa e programa de rampas e patamares com 20 programas de 9 segmentos, concatenáveis em até 180 segmentos.

O display é duplo, com indicação da variável de processo com o setpoint ou com o temporizador. A configuração é feita pelo teclado ou pela interface USB Mini B com o software gratuito QuickTune; nos modelos com sufixo 485 há RS485 Modbus RTU escravo.

O fabricante declara que o produto permite otimizações em seu programa de firmware para atender às particularidades de cada cliente.

Benefícios e composição

Opcional de fábrica, definido no código de compra

• Configuração das saídas: PRR, com OUT1 de pulso, OUT2 a relé SPST e OUT3 a relé SPST — configuração do modelo básico e a do código oficial publicado; ou PR, com OUT1 de pulso e OUT2 a relé SPDT de maior capacidade, caso em que a OUT3 não está disponível.
• Comunicação serial RS485: presente no código oficial publicado, que tem o sufixo 485.
• Entradas de corrente de 0-20 mA e 4-20 mA: a tabela de seleção de entrada do manual marca estas duas como indisponíveis no modelo padrão, ou seja, dependem do modelo adquirido. A aba oficial registra a entrada de miliamperes como opcional. A fonte não detalha qual código a inclui, e por isso nada foi afirmado a esse respeito para o código publicado.

Acessórios vendidos à parte

A aba de acessórios do N120 serve a mesma lista de 39 referências da aba do N1020, confirmada por comparação de hash em 2026-10-05: nenhum item é específico do N120. São sensores Pt100, termopares J e K, poços de proteção AI316, transmissores TxMini-M12, um cabo de extensão mini-USB de painel e um serviço de certificado de calibração RBC. Todos vendidos à parte; nenhum acompanha o controlador.

Conteúdo e configuração deste código

Incluído em todos os modelos

• Entrada universal multi-sensor sem alteração de hardware: termopares J, K, T, N, R, S, B e E, Pt100, 0-50 mV, 0-5 Vdc e 0-10 Vdc.
• Proteção para sensor aberto em qualquer condição.
• Controle PID com algoritmo auto-adaptativo e sintonia automática.
• Função automático e manual com transferência automática, sem salto na saída.
• Quatro alarmes independentes, com as funções mínimo, máximo, diferencial (desvio), sensor aberto e evento, e temporização para todos os alarmes; sinalizadores A1, A2, A3 e A4 no painel.
• Entrada digital com 4 funções, para contato seco ou NPN coletor aberto.
• Soft Start programável.
• Rampas e patamares: 20 programas de 9 segmentos, concatenáveis num total de 180 segmentos.
• Função Rampa e temporizador programável com base de tempo em segundos ou minutos; indicação da variável de processo com o setpoint ou com o temporizador.
• Função LBD, de detecção de falha na malha de controle.
• Linearização personalizada para os sinais de entrada.
• Interface USB Mini B 2.0, classe CDC (porta serial virtual), protocolo Modbus RTU, com software configurador gratuito.
• Número de série eletrônico indelével com 8 dígitos acessível pelo display.
• Senha para proteger o teclado, com diversos níveis de proteção, e restauração da calibração de fábrica.
• Alimentação bivolt de 100 a 240 Vca/cc.

Aplicações do produto

• Incorporação em máquinas e equipamentos: o produto é fornecido em placa de circuito impresso de 100 x 67 mm.
• Customização de firmware por cliente, conforme declarado no folheto comercial oficial.
• Processos que exigem perfil extenso de rampas e patamares: 20 programas de 9 segmentos, concatenáveis em até 180 segmentos.
• Acionamento de relés de estado sólido (SSR) pela saída de pulso.
• Comando externo por contato seco ou NPN coletor aberto pela entrada digital, com funções programáveis de liga e desliga do controle e reset do temporizador.
• Rede de supervisão com até 247 controladores escravos via RS485 Modbus RTU.
• Processos com sinais lineares de tensão e corrente, além de temperatura.

Especificações técnicas

Dimensões e peso

• Dimensões da placa: 100 x 67 mm
• Peso aproximado: 80 g

Alimentação

• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Consumo máximo: 5 VA
• Observação: O manual não publica opção de alimentação 24 V para o N120

Condições ambientais

• Temperatura de operação: 0 a 60 °C
• Temperatura de armazenamento: -20 a 60 °C
• Umidade relativa: 80 % máx.

Entrada

• Faixa — termopar J: -110 a 950 °C (-166 a 1742 °F)
• Faixa — termopar K: -150 a 1370 °C (-238 a 2498 °F)
• Faixa — termopar T: -160 a 400 °C (-256 a 752 °F)
• Faixa — termopar N: -270 a 1300 °C (-454 a 2372 °F)
• Faixa — termopar R: -50 a 1760 °C (-58 a 3200 °F)
• Faixa — termopar S: -50 a 1760 °C (-58 a 3200 °F)
• Faixa — termopar B: 400 a 1800 °C (752 a 3272 °F)
• Faixa — termopar E: -90 a 730 °C (-130 a 1346 °F)
• Faixa — Pt100: -200 a 850 °C (-328 a 1562 °F)
• Sinais lineares: 0-20 mA e 4-20 mA, indisponíveis no modelo padrão; 0-50 mV; 0-5 Vdc; 0-10 Vdc — indicação programável de -1999 a 9999
• Resolução interna: 32767 níveis (15 bits)
• Resolução do display: 12000 níveis, de -1999 até 9999
• Taxa de leitura da entrada: até 55 por segundo
• Exatidão — termopares J, K, T e E: 0,25 % do span ±1 °C
• Exatidão — termopares N, R, S e B: 0,25 % do span ±3 °C
• Exatidão — Pt100: 0,2 % do span
• Exatidão — 4-20 mA, 0-50 mV e 0-5 Vcc: 0,25 % do span
• Impedância de entrada: 0-50 mV, Pt100 e termopares: maior que 10 MΩ; 0-5 V: maior que 1 MΩ; 4-20 mA: 15 Ω, com 2 Vcc a 20 mA
• Medição do Pt100: Tipo 3 fios (α = 0,00385), com compensação do comprimento do cabo; corrente de excitação de 0,170 mA
• Tempo de aquecimento: 15 minutos
• Normas dos sensores: Termopares NBR 12771/99; termorresistências NBR 13773/97
• Entrada digital: Contato seco ou NPN coletor aberto

Saídas

• OUT1: Pulso de tensão, 5 V / 20 mA, conforme a seção de especificações do manual; a seção de canais de saída do mesmo manual indica 5 V / 25 mA
• OUT2: Relé SPST-NA, 3 A / 250 Vca; nos modelos com configuração PR, a OUT2 é um relé SPDT-NA de 10 A / 250 Vca
• OUT3: Relé SPST-NA, 3 A / 250 Vca; não disponível nos modelos com configuração PR
• Ciclo programável de PWM: De 0,5 até 100 segundos

Comunicação serial RS485 (presente neste modelo)

• Padrão: RS485, protocolo Modbus RTU escravo
• Topologia: Ligação a 3 fios entre o mestre e até 31 controladores escravos em barramento; com conversores de múltiplas saídas, até 247 nós
• Transceiver: Classe 1/4 UL (Unit Load) — até 128 dispositivos no mesmo barramento físico conforme TIA/EIA-485
• Distância máxima: 1000 metros

Interface e operação

• Interface USB: USB Mini B 2.0, classe CDC (porta serial virtual), protocolo Modbus RTU
• Conexões: Terminais do tipo pino
• Início da operação: Após 3 segundos de ligada a alimentação
• Ciclos de parâmetros: 7 — Operação, Sintonia, Programas, Alarme, Escala, Entradas e Saídas e Calibração
• Certificações: O manual do N120 não publica seção de certificações e a aba Downloads não traz Declaração CE nem certificado UL para este produto

Nomenclatura do modelo: as fontes da própria NOVUS grafam este modelo de três maneiras — a aba Modelos publica N120-PRR-485, enquanto o item 12 do manual traz N120-PR e N120-PRR. Trata-se do mesmo controlador; ao consultar o fabricante, qualquer uma das grafias identifica o produto.

Documentação

• N120 - Manual, versão V2.0x J, 49 páginas, de 15/07/2026.
• N120 - Folheto comercial, identificador FL. N120 - PT, de 2021.
• Guia de Seleção - Controladores, de 26/01/2026.

A aba Downloads do N120 publica apenas estes três documentos e não traz Declaração de Conformidade CE nem certificado UL. O anexo dos PDFs ao cadastro da loja depende de hospedagem própria e está registrado como pendência do projeto.

Perguntas frequentes

Qual é a alimentação deste equipamento?
100 a 240 Vca/cc (±10 %), 50/60 Hz.

Qual é a resolução?
32767 níveis (15 bits).

Em que faixa de temperatura o equipamento opera?
0 a 60 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N120-PRR-485 Control. em placa 2 displays, TC, RTD, mV e V (transcrição literal da aba Modelos)
• Código do fabricante: 81200A1010
• Referência EquipaBR: 81200A1010
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 32767 níveis (15 bits)
• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Temperatura de operação: 0 a 60 °C
• Dimensões: 100 x 67 mm
• Peso: 80 g
• Certificações: O manual do N120 não publica seção de certificações e a aba Downloads não traz Declaração CE nem certificado UL para este produto

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
