Apresentacao

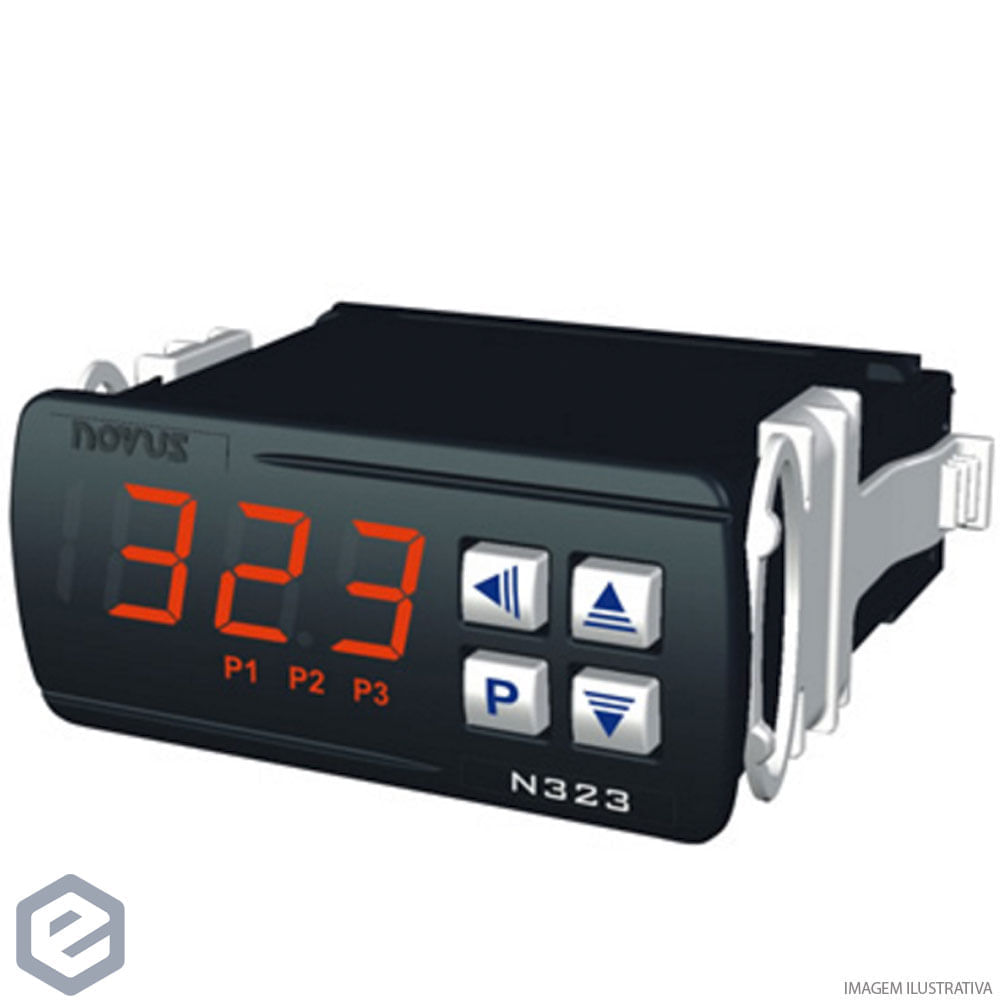

O NOVUS N323 e um controlador eletronico de temperatura de painel para aquecimento ou refrigeracao com tres saidas independentes, que podem operar no controle de temperatura ou como alarme. E o modelo de tres canais da familia N321, N322 e N323.

Aceita sensores do tipo termistor NTC, Pt100 ou termopares J, K ou T, conforme o modelo comprado, com correcao de erros do sensor por offset. Cada tipo de sensor tem uma faixa especifica de medicao. O N323 e o unico modelo da familia que permite programar a temporizacao dos alarmes.

Aplicacoes

Controle com alarmes: a saida 1 controla a temperatura enquanto as saidas 2 e 3 atuam como alarmes de protecao ou sinalizacao.
Controle multiestagio de potencia: os setpoints das tres saidas atuam em temperaturas diferentes, acionando compressores em sequencia progressiva conforme a temperatura sobe.
Reducao da demanda de energia: o retardo entre compressores garante acionamento escalonado no retorno de falta de energia ou na partida do sistema.
Troca automatica do ciclo quente/frio, com uma saida em acao reversa para aquecimento e outra em acao direta para refrigeracao.

Caracteristicas

Incluido no produto

Tres saidas independentes: OUT1 de controle (rele SPDT, 16 A resistivos), OUT2 e OUT3 (rele SPST-NA, 3 A cada), configuraveis como controle ou alarme.
Oito funcoes de alarme para as saidas 2 e 3: temperatura minima, maxima, dentro de faixa e fora de faixa, cada uma tambem disponivel com bloqueio inicial.
Temporizacao de alarme exclusiva deste modelo nas saidas 2 e 3, com tres condicoes programaveis: retardo no disparo, pulso no momento do disparo e disparo em pulsos sequenciais. Os tempos T1 e T2 variam de 0 a 1999 s.
Retardo entre o acionamento dos estagios para as tres saidas.
Sinalizadores P1, P2 e P3 no painel frontal; durante o retardo o sinalizador correspondente permanece piscando.
Ajuste de offset do sensor; protecao da configuracao por senha com tres graus de protecao, senha de fabrica 111 e senha mestra derivada do numero de serie.
Todos os tipos de entrada saem calibrados de fabrica.

Opcional de fabrica, definido no codigo de compra

Tipo de sensor definido no codigo de compra: NTC, Pt100 ou termopares J, K ou T. Cada modelo aceita exclusivamente o seu tipo de sensor.
Interface RS485 com protocolo Modbus RTU escravo.
Alimentacao 24 V (12 a 30 Vcc) no lugar de 100 a 240 Vca/cc. Os modelos 24 V nao possuem isolacao eletrica entre os circuitos de alimentacao, de entrada e de comunicacao; em redes de corrente continua deve-se observar a polaridade.

Acessorios vendidos a parte

Nenhum acessorio oficial vinculado a este produto na pagina do fabricante.

Especificacoes tecnicas

Entrada de sensor (modelo Pt100)

Tipo: Pt100 com alfa = 385, conforme NBR 13773/97
Faixa de medicao: -50 a 300 °C
Exatidao da medida: 0,2 % do fundo de escala ± 2 °C a 25 °C
Ligacao: a 3 fios; para ligacao a 2 fios, interligar os terminais 11 e 13, com condutores de mesma seccao

Saidas de controle

Saida 1 (OUT1): rele SPDT, 1 HP 250 Vca / 30 Vcc, 1/3 HP 125 Vca (16 A resistivo)
Saida 2 (OUT2): rele SPST-NA, 3 A / 250 Vca / 30 Vcc
Saida 3 (OUT3): rele SPST-NA, 3 A / 250 Vca / 30 Vcc
