Descrição do produto

Os termopares e termorresistências da Série SMT são sensores com excelente custo-benefício, ideais para aplicações que exigem sensores simples e de fácil instalação.

Possuindo a haste em aço inoxidável, podem ser fornecidos com roscas para conexão ao processo e cabos de ligação com diferentes tipos de isolação dependendo da aplicação: PVCxPVC (-20 a 100ºC), Fibra de Vidro (até 400º), PTFE x PTFE (-100 a 200ºC) e Silicone (-100 a 200ºC).

Esta linha corresponde à configuração: Aço inox AISI 316, Ø5 mm × 30 mm, cabo PVC 1,5 m, 0 a 100 °C.

O fabricante publica esta configuração sob a referência 8830005000, com a denominação oficial "PT100 AI316, 5X30MM, CABO PVC 1,5M, 0 A 100C".

Benefícios e composição

Definido no pedido (opcional de fábrica)

Comprimento e diâmetro da haste, rosca de processo e tipo de isolação do cabo são definidos no código de compra; o fabricante publica para a série as isolações PVCxPVC, fibra de vidro, PTFE x PTFE e silicone.

Acessórios vendidos à parte

Poço de proteção usinado, rosqueado ou flangeado — exigido pelo fabricante em processos com pressão elevada —, cabeçote avulso, bucim móvel, cabo de extensão ou compensação e transmissor de temperatura para montagem em cabeçote são itens vendidos à parte e não acompanham este produto.

Conteúdo e configuração deste código

Incluído no fornecimento

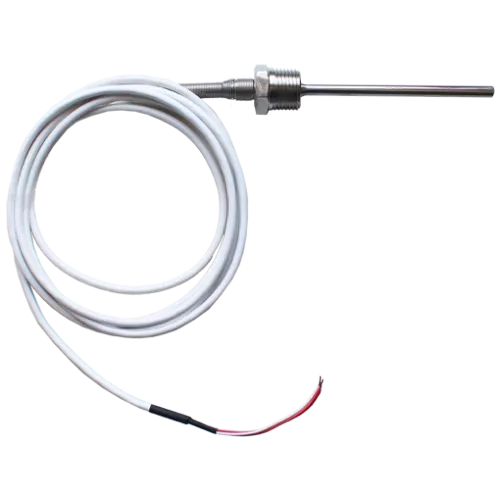

Sensor com haste em aço inoxidável e cabo de ligação já montado; a Série SMT não leva cabeçote de conexão.
Cabo de ligação já montado, com isolação em PVC e comprimento de 1,5 m.

Aplicações do produto

Medição de temperatura em processos que exigem sensor simples, de instalação direta e boa relação custo-benefício.
Estufas de cozimento de produtos embutidos de origem animal, com sensores distribuídos no interior da estufa e sensores de inserção no centro geométrico do produto (aplicação publicada pelo fabricante).
Pontos onde a ligação ao instrumento é feita diretamente pelo cabo do sensor, sem cabeçote de conexão.

Perguntas frequentes

Que tipo de sensor este modelo usa?
Pt100.

Ficha Técnica

Características Gerais

Marca	NOVUS

Resumo técnico

Sensor	Pt100
Modelo / variante	Pt100 (Série SMT) — Aço inox AISI 316, Ø5 mm × 30 mm, cabo PVC 1,5 m, 0 a 100 °C
Código do fabricante	8830005000
Referência EquipaBR	8830005000
Linha de negócio	SCT
Status de catálogo	VIGENTE

Especificações técnicas

Construção da série (fonte oficial)

Construção da série: haste em aço inoxidável com cabo de ligação, sem cabeçote de conexão
Posição no catálogo: Série SMT, categoria Sensores de Temperatura (SCT)
Isolações de cabo oferecidas na série: PVCxPVC (-20 a 100ºC), fibra de vidro (até 400º), PTFE x PTFE (-100 a 200ºC) e silicone (-100 a 200ºC) — relação publicada pelo fabricante para a Série SMT; a isolação desta linha é a indicada acima

Configuração publicada pelo fabricante para esta referência

Elemento sensor: Pt100
Material da haste/bainha: Aço inox AISI 316
Diâmetro da haste: Ø 5 mm
Comprimento da haste: 30 mm
Cabo de ligação: isolação em PVC, comprimento 1,5 m
Faixa de temperatura: 0 a 100 °C (publicada na denominação oficial da referência)

Os campos acima vêm da aba Modelos da NOVUS, que publica para a referência 8830005000 a denominação oficial “PT100 AI316, 5X30MM, CABO PVC 1,5M, 0 A 100C” e os registra diretamente.

A Série SMT não tem documento técnico na aba Downloads do fabricante; a especificação publicada é a da própria denominação oficial do código.

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.

Documentação

A NOVUS mantém na aba Downloads da página de Acessórios - Sensores Temp. os folhetos comerciais "Folheto Comercial Pt100" e "Folheto Comercial Termopares", ambos de 19/10/2007. Os dois arquivos estão com o download bloqueado no site do fabricante e não puderam ser arquivados nesta coleta.

Os documentos citados são publicados pelo fabricante. O anexo do arquivo ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo; até lá a documentação é fornecida sob solicitação.
