N1020-PR-24V (2024) - Novus 8102044000

Cód.

8102044000

De: R$ 0,00Por: R$ 959,12ou 4X de R$ 239,78

A vista no boleto ou pix, 5% de desconto

Comprar

Calcule o valor do frete e prazo de entrega para a sua região

Pagamento

Cartões de Crédito e Boleto

PIX e Criptomoedas

Descrição

Descrição do produto

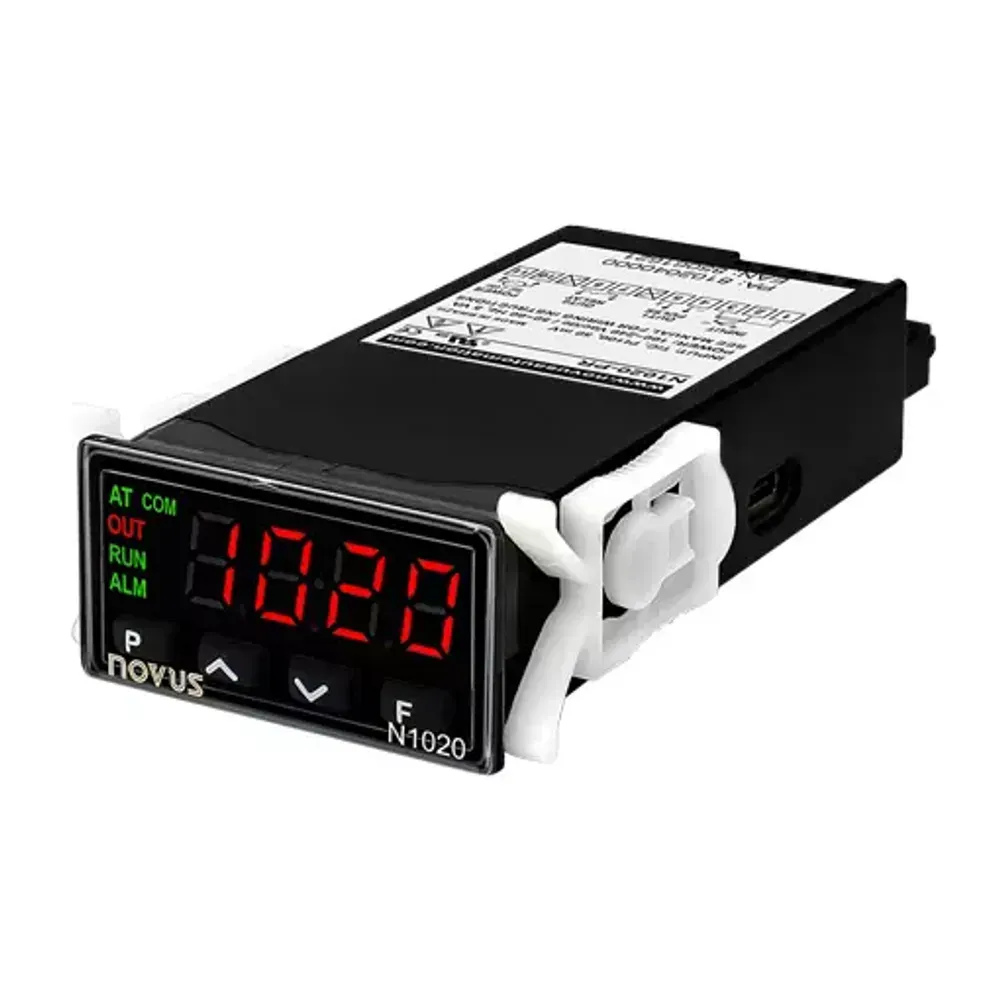

O N1020 é um controlador de processo de painel no formato 1/32 DIN, com display de LED vermelho de alto brilho e profundidade de montagem bastante reduzida. Em um único modelo aceita a maioria dos sensores e sinais usados na indústria — termopares J, K, T, N, R, S, B e E, termorresistência Pt100 e sinal linear de 0 a 50 mV — sem alteração de hardware nem recalibração.

O controle é PID com sintonia automática e modo auto-adaptativo, que reavalia continuamente os parâmetros PID durante a operação. A configuração pode ser feita no teclado frontal ou pela interface USB tipo C, com o software gratuito QuickTune: conectado à USB, o instrumento é reconhecido como porta de comunicação serial (COM) operando em Modbus RTU, e a configuração pode ser salva em arquivo e replicada em outros equipamentos — inclusive com o controlador desalimentado, pois a USB fornece energia suficiente para a comunicação.

Além do controle, o N1020 traz programa de rampas e patamares com 5 programas de até 4 segmentos, encadeáveis até 20 segmentos, temporizador decrescente, função Rampa (rate), função Soft Start e 2 alarmes com acionamento temporizado.

Benefícios e composição

Opcional de fábrica, definido no código de compra

Interface serial RS485 Modbus RTU escravo: não presente neste código. Disponível apenas nos códigos com sufixo 485 (8102040100 e 8102044100).
Alimentação 24 V, de 12 a 24 Vcc ou 24 Vca: PRESENTE neste código. Disponível apenas nos códigos com sufixo 24V (8102044000 e 8102044100).

Acessórios vendidos à parte

A aba oficial de acessórios do N1020 lista 39 referências, todas vendidas à parte: nenhuma acompanha o controlador. São sensores Pt100, termopares J e K, poços de proteção AI316, transmissores TxMini-M12, o cabo de extensão mini-USB de painel e um serviço de certificado de calibração RBC. Os itens opcionais de fábrica (RS485 e alimentação 24 V) não são acessórios: fazem parte do código de compra.

Conteúdo e configuração deste código

Incluído em todos os modelos

Entrada universal multi-sensor: termopares J, K, T, N, R, S, B e E, Pt100 e 0 a 50 mV, selecionáveis na configuração, sem alteração de hardware nem recalibração.
Controle PID com auto-sintonia e modo auto-adaptativo.
Duas saídas, OUT1 de pulso de tensão e OUT2 a relé, cada uma configurável em 3 funções: Controle, Alarme 1 ou Alarme 2, podendo ambas atuar como saída de controle.
Dois alarmes. O manual declara 8 funções e a Tabela 2 do mesmo manual lista dez entradas: alarme desligado, mínimo absoluto, máximo absoluto, diferencial, diferencial mínimo, diferencial máximo, segmento de programa, sensor aberto, timer ligado e fim de timer.
Acionamento temporizado dos alarmes em 4 modos (operação normal, por tempo definido, com atraso e intermitente), com tempos de 1 a 6500 s.
Bloqueio inicial de alarme na energização.
Programa de rampas e patamares: 5 programas de até 4 segmentos, com link entre programas (até 20 segmentos), tolerância de programa e retomada após falta de energia.
Timer (temporizador) decrescente programável, disparável pelo SP, pela habilitação do controle ou pela tecla F.
Função Rampa (rate) em graus por minuto, função Soft Start e função Offset de indicação.
Limites mínimo e máximo para o ajuste de SP e para o valor de saída.
Interface USB tipo C 2.0, classe CDC (porta serial virtual), protocolo Modbus RTU.
Tecla F com 3 funções possíveis, teclas em silicone e conector traseiro removível.
Proteção da configuração por senha de acesso, com senha mestra, e restauração da calibração de fábrica.
Painel frontal IP65, certificações CE e UL, produto RoHS Compliance.

Aplicações do produto

Indústria de alimentos e bebidas: controle de aquecimento e refrigeração em equipamentos de processamento.
Laboratórios e saúde: controle preciso de temperatura em processos críticos e equipamentos médicos.
Refrigeração comercial e industrial em sistemas compactos.
Controle de temperatura em refrigeração e aquecimento, tema do vídeo oficial do produto.
Painéis com pouco espaço de montagem: formato 1/32 DIN, com recorte de painel de 22,5 x 45,5 mm.
Acionamento de relés de estado sólido (SSR) pela saída OUT1, de pulso de tensão.
Perfis de processo com rampas e patamares, como tratamento térmico e curvas de secagem ou cura.

Perguntas frequentes

Qual é a alimentação deste equipamento?
12 a 24 Vcc / 24 Vca (-10 % / +20 %), 50/60 Hz.

Qual é a resolução?
32767 níveis (15 bits).

Em que faixa de temperatura o equipamento opera?
0 a 60 °C.

Qual é o recorte no painel para instalação?
22,5 x 45,5 mm (± 0,5 mm).

Ficha Técnica

Características Gerais

Marca	NOVUS
Alimentação	12 a 24 Vcc / 24 Vca (-10 % / +20 %), 50/60 Hz

Resumo técnico

Modelo / variante	N1020-PR-24V (2024) — Saída: 1 Relé, 1 Pulso - Alim. 24 Vcc/ca
Código do fabricante	8102044000
Referência EquipaBR	8102044000
Linha de negócio	CIP
Status de catálogo	VIGENTE
Resolução	32767 níveis (15 bits)
Temperatura de operação	0 a 60 °C
Recorte no painel	22,5 x 45,5 mm (± 0,5 mm)
Dimensões	26 x 49 x 108,3 mm (1/32 DIN)
Peso	75 g
Certificações	CE e UL; produto RoHS Compliance

Especificações técnicas

Dimensões e peso

Dimensões: 26 x 49 x 108,3 mm (1/32 DIN)
Recorte no painel: 22,5 x 45,5 mm (± 0,5 mm)
Peso aproximado: 75 g

Alimentação

Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %), 50/60 Hz
Consumo máximo: 5 VA

Condições ambientais

Temperatura de operação: 0 a 60 °C
Temperatura de armazenamento: -20 a 60 °C
Umidade relativa: 80 % máx.
Altitude suportada: 2000 m máx.
Sobretensão: Classe 2
Grau de poluição: 2

Entrada

Sensores aceitos: Termopares J, K, T, N, R, S, B e E; Pt100; tensão 0 a 50 mV
Faixa — termopar J: -110 a 950 °C (-166 a 1742 °F)
Faixa — termopar K: -150 a 1370 °C (-238 a 2498 °F)
Faixa — termopar T: -160 a 400 °C (-256 a 752 °F)
Faixa — termopar N: -270 a 1300 °C (-454 a 2372 °F)
Faixa — termopar R: -50 a 1760 °C (-58 a 3200 °F)
Faixa — termopar S: -50 a 1760 °C (-58 a 3200 °F)
Faixa — termopar B: 400 a 1800 °C (752 a 3272 °F)
Faixa — termopar E: -90 a 730 °C (-130 a 1346 °F)
Faixa — Pt100: -200 a 850 °C (-328 a 1562 °F)
Faixa — 0 a 50 mV: Linear, indicação ajustável entre -1999 e 9999
Resolução interna: 32767 níveis (15 bits)
Resolução do display: 12000 níveis, de -1999 até 9999
Taxa de leitura da entrada: até 55 por segundo
Exatidão — termopares J, K, T e E: 0,25 % do span ±1 °C
Exatidão — termopares N, R, S e B: 0,25 % do span ±3 °C
Exatidão — Pt100: 0,2 % do span
Exatidão — mV: 0,1 %
Impedância de entrada: Pt100 e termopares: maior que 10 MΩ
Medição do Pt100: Tipo 3 fios (α = 0,00385), com compensação do comprimento do cabo; corrente de excitação de 0,170 mA
Normas dos sensores: Termopares NBR 12771/99; Pt100 NBR 13773/97

Saídas

OUT1: Pulso de tensão, 5 V / 25 mA (terminais 4 e 5)
OUT2: Relé SPST-NA, 1,5 A / 240 Vca / 30 Vcc (terminais 7 e 8)
Ciclo programável de PWM: 0,5 até 100 segundos

Gabinete, interface e conformidade

Painel frontal: IP65, policarbonato (PC) UL94 V-2
Gabinete: IP30, ABS+PC UL94 V-0
Interface USB: USB tipo C 2.0, classe CDC (porta serial virtual), protocolo Modbus RTU
Conexões: Terminais do tipo pino, para fiação de 0,34 a 1,5 mm² (28 a 16 AWG)
Compatibilidade eletromagnética: EN 61326-1
Segurança: UL 61010-1 (UL file E300526)
Início da operação: 3 segundos após a alimentação
Certificações: CE e UL; produto RoHS Compliance

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.

Documentação

N1020 - Manual, versão V2.0x K, 36 páginas, de 30/06/2026.
N1020 - Folheto comercial, REV240714.
N1020 - CE - D.o.C. (Declaração de Conformidade CE), de 13/07/2026.
Guia de Seleção - Controladores, de 26/01/2026.
Certificados UL Product iQ para Estados Unidos e Canadá, de 31/07/2026.

Documentos disponíveis na aba Downloads da página oficial do produto. O anexo dos PDFs ao cadastro da loja depende de hospedagem própria e está registrado como pendência do projeto.
