Descrição do produto

O NT240 é um temporizador programável de painel que monitora o tempo e aciona a sua saída conforme a programação feita pelo usuário. Oferece 11 modos de operação pré-definidos (de 0 a 10), em que basta definir os intervalos de tempo, e um 12.º modo (opção 11) em que o próprio operador monta a lógica de temporização.

O visor LED apresenta a contagem de tempo de modo crescente ou decrescente, com resolução de centésimo de segundo até hora, em 7 escalas selecionáveis. As três entradas digitais — início (start), retenção (hold) e reset — aceitam sensores NPN, PNP, contato seco ou pulso de tensão. A saída está disponível ao mesmo tempo como contato de relé e como pulso de tensão, ambos presentes nos terminais traseiros e disparados simultaneamente.

Benefícios e composição

Opcional de fábrica — definido no código de compra

O código de identificação tem o formato NT240 - RP - [24V]:

• Opcionais: RP — versão com OUT1 em pulso e relé. É a única opção publicada pelo fabricante neste campo.
• Alimentação: em branco = versão básica, 100 a 240 Vca/cc; 24V = 12 a 24 Vcc / 24 Vca. Nesta versão: 100 a 240 Vca/cc.

Acessórios vendidos à parte

O fabricante não publica acessórios para o NT240. A aba de acessórios da página oficial devolve o conteúdo da aba de detalhes, sem lista própria. Não aplicar ao NT240 os acessórios publicados para outros produtos da linha.

Conteúdo e configuração deste código

Incluído

• Duplo display, com indicação do tempo transcorrido, e sinalizadores COM, TUNE, MAN, RUN, OUT, A1, A2, A3 e A4.
• 3 entradas digitais: START (terminal 9), HOLD (terminal 10) e RESET (terminal 11), com GND no terminal 12. Aceitam sensores NPN/PNP, contato seco NA/NF ou pulso de tensão. O tipo de sinal é definido no parâmetro PnP e vale para as 3 entradas ao mesmo tempo.
• Saída dupla simultânea: 1 relé SPST-NA de 3 A / 250 Vca (terminais 3 e 4) e 1 saída a pulso de tensão de 5 V / 25 mA (terminais 5 e 6), disparados simultaneamente. Ambas sempre presentes nos terminais traseiros.
• Fonte de tensão auxiliar de 12 Vcc (±10 %) / 50 mA nos terminais 7 e 8. Não é isolada das entradas; o terminal negativo é comum ao GND.
• 11 modos de operação pré-definidos e 1 modo personalizado (opção 11).
• 7 escalas de tempo: 99,99 s; 999,9 s; 9999 s; 99 min 59 s; 9999 min; 99 h 59 min; 9999 h.
• Contagem progressiva ou regressiva, selecionável.
• Tecla F programável: sem função, Reset, ou Reset e Hold.
• Proteção da configuração por chave de proteção interna combinada ao parâmetro Prot, com 4 níveis. Remover a chave equivale a deixá-la na posição de proteção habilitada.
• Presilhas de fixação em painel; a parte interna pode ser removida pelo frontal sem desfazer as conexões.
• Teclas em silicone.

Aplicações do produto

• Acionamento com atraso após a energização do painel (modos 0, 1 e 2).
• Temporização cíclica, repetindo liga e desliga a partir da energização (modo 3).
• Temporização disparada por sensor ou botoeira, com acionamento momentâneo ou contínuo da entrada (modos 4 a 10).
• Pulso estendido após o desligamento da entrada, prolongando o acionamento depois que o sinal de comando cessa (modo 5).
• Controle por PWM, com ciclo programável de 0,5 até 100 segundos.
• Alimentação de sensores externos pela fonte auxiliar de 12 Vcc / 50 mA do próprio temporizador.
• Montagem em painel de controle, no formato 1/16 DIN, com recorte quadrado de 45,5 x 45,5 mm.

Advertências do fabricante: a fonte auxiliar não é isolada eletricamente dos circuitos de entrada; não altere a configuração com o temporizador executando função crítica no processo, pois a saída pode ser acionada ou desligada em momento indevido; no modo personalizado (11), nem todas as combinações de parâmetros são válidas e a configuração deve ser testada antes de entrar em operação.

Especificações técnicas

Alimentação e consumo

• Alimentação desta versão: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Consumo máximo: 3 VA, conforme o Manual de Instruções V2.0x M

Entradas digitais

• Tipos aceitos: sensores NPN/PNP; contato seco NA/NF; pulso de tensão
• Pulso de tensão — nível lógico 1: 5 a 30 Vcc
• Pulso de tensão — nível lógico 0: −0,5 a +0,5 Vcc
• Funções: START inicia o ciclo de temporização; HOLD interrompe a contagem e, ao ser desativada, a temporização continua do ponto em que parou; RESET cancela a temporização e retorna ao valor inicial, impedindo novo início enquanto estiver acionado

Saída (Timer Output)

• Relé: 1 contato SPST-NA, 3 A / 250 Vca — terminais 3 e 4
• Pulso de tensão: 1 saída de 5 V / 25 mA — terminais 5 e 6
• Tempo de resposta na saída: relé 10 ms; pulso 0,3 ms
• Retardo de tempo ao ligar o temporizador: 200 ms
• Início de operação: 3 segundos após ligar a alimentação
• Exatidão: 0,5 % do tempo indicado
• Ciclo de PWM: programável de 0,5 até 100 segundos
• Fonte de tensão auxiliar: 12 Vcc (±10 %) / 50 mA, não isolada das entradas

Ambiente, dimensões e normas

• Temperatura de operação: 5 a 50 °C
• Umidade relativa máxima: 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
• Condições de instalação: uso interno; categoria de instalação II; grau de poluição 2; altitude menor que 2000 m
• Dimensões: 48 x 48 x 110 mm (1/16 DIN)
• Peso aproximado: 150 g
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / −0,0 mm)
• Conexões: próprias para terminais do tipo garfo de 6,3 mm
• Painel frontal: IP65, policarbonato UL94 V-2
• Caixa: IP20, ABS+PC UL94 V-0
• Compatibilidade eletromagnética: EN61326-1:1997 e EN61326-1/A1:1998
• Segurança: EN61010-1:1993 e EN61010-1/A2:1995

Modos de operação pré-definidos

1. Modo 0 — acionamento atrasado após a energização
2. Modo 1 — pulso atrasado após a energização
3. Modo 2 — pulso na energização
4. Modo 3 — cíclico após a energização
5. Modo 4 — pulso após o acionamento momentâneo da entrada
6. Modo 5 — pulso estendido após o desligamento da entrada
7. Modo 6 — acionamento atrasado após o acionamento momentâneo da entrada
8. Modo 7 — pulso atrasado após o acionamento momentâneo da entrada
9. Modo 8 — pulso após o acionamento contínuo da entrada
10. Modo 9 — acionamento atrasado após o acionamento contínuo da entrada
11. Modo 10 — pulso atrasado após o acionamento contínuo da entrada
12. Modo 11 — modo especial definido pelo operador

Os modos de 0 a 10 programam automaticamente os parâmetros t1.S1 a t1.S5, que voltam ao estado pré-definido após o equipamento ser reiniciado. Apenas o modo 11 retém a configuração feita pelo usuário.

Divergências registradas entre a página do fabricante e o Manual V2.0x M, arbitradas pelo manual: a página anuncia 10 modos de operação pré-estabelecidos (manual: 11 pré-definidos mais o modo 11 personalizado), consumo de 7 VA (manual: 3 VA; etiqueta do produto: 9 VA) e umidade de 30 a 80 % UR (manual: 80 % até 30 °C com derating de 3 % por °C).

Documentação

• NT240 - Manual de Instruções V2.0x M (PT), 17 páginas
• NT240 - User Guide V2.0x M (EN), 17 páginas

Perguntas frequentes

Qual é a alimentação deste equipamento?
100 a 240 Vca/cc (±10 %), 50/60 Hz.

Qual é a exatidão da medida?
0,5 % do tempo indicado.

Em que faixa de temperatura o equipamento opera?
5 a 50 °C.

Qual é o recorte no painel para instalação?
45,5 x 45,5 mm (+0,5 / −0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: NT240-RP — Saída: 1 Relé SPST + 1 Pulso 5V/25mA. Alimentação: 100 a 240 Vca/cc
• Código do fabricante: 8024009080
• Referência EquipaBR: 8024009080
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Exatidão: 0,5 % do tempo indicado
• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Temperatura de operação: 5 a 50 °C
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / −0,0 mm)
• Dimensões: 48 x 48 x 110 mm (1/16 DIN)
• Peso: 150 g

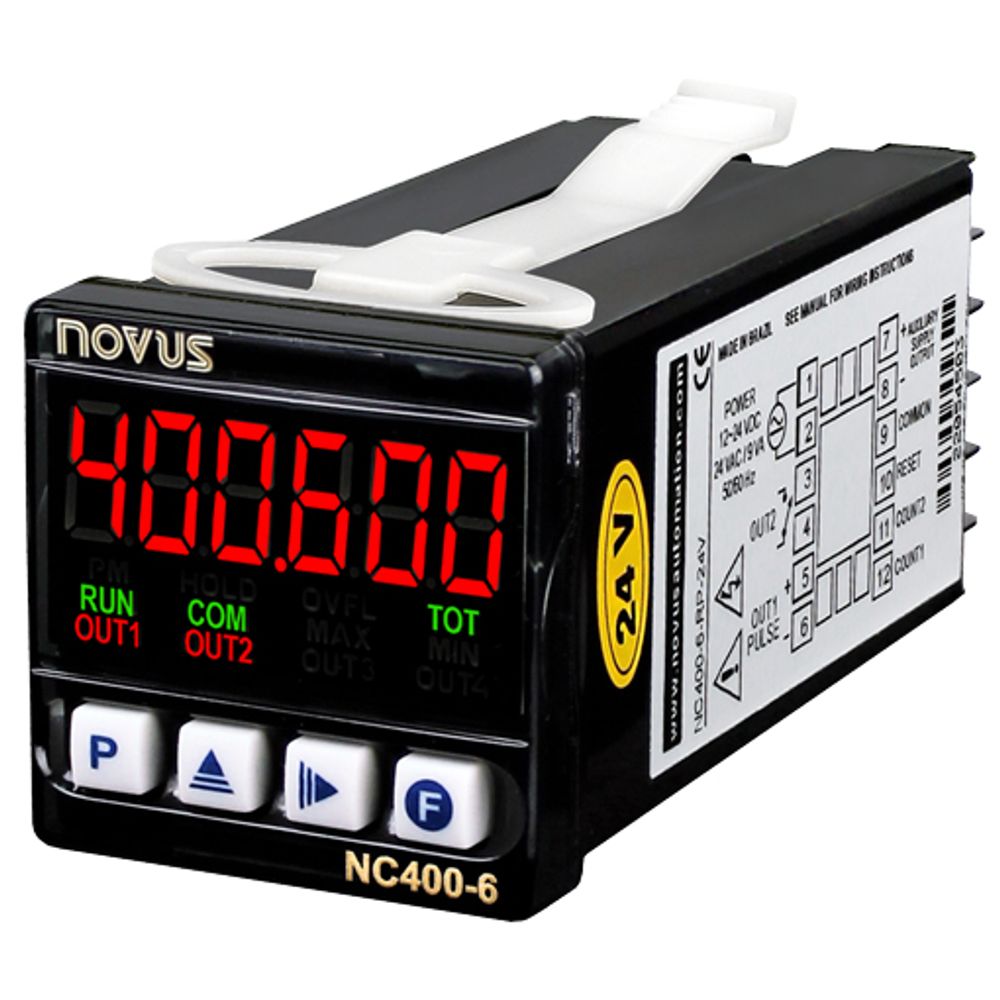

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
