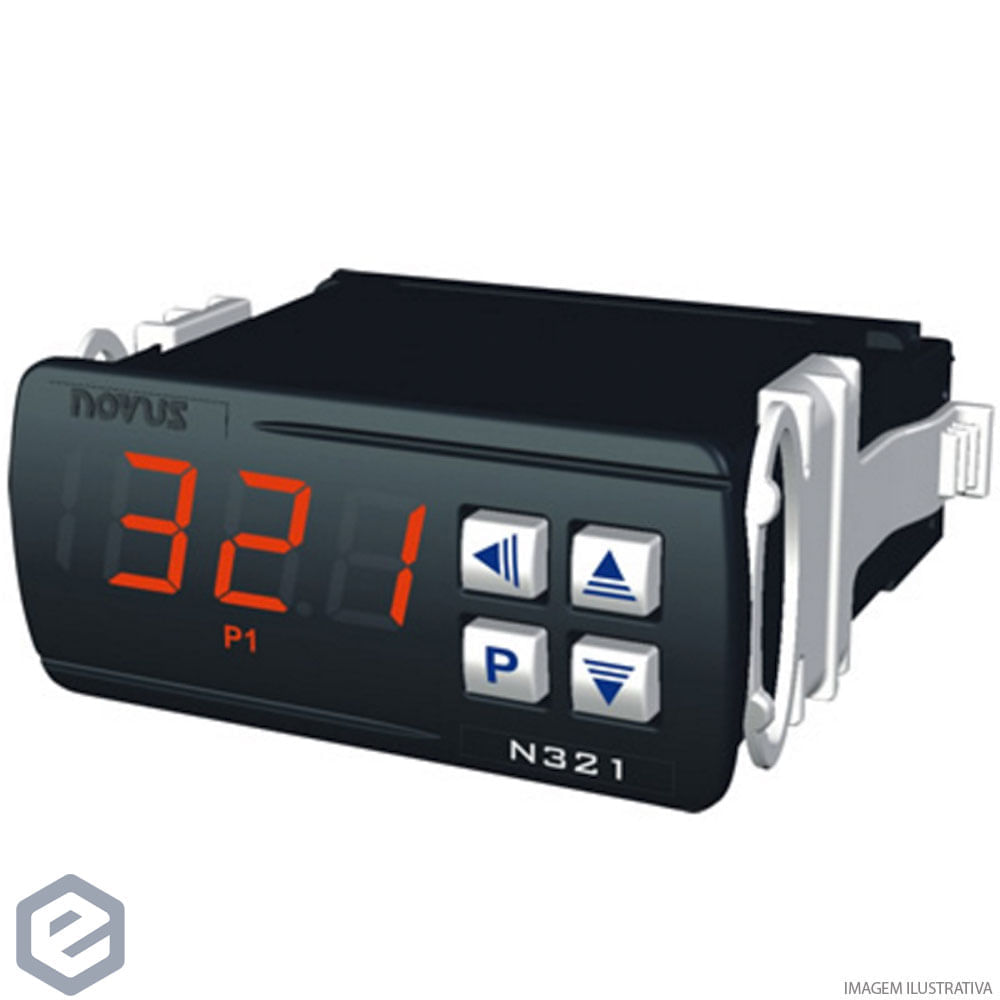

CONTROLADOR N321 NTC (12-24 VDC). - NOVUS

Cód.

8032103014

CONTROLADOR N321 NTC (12-24 VDC). - NOVUS

De: R$ 0,00Por: R$ 343,78ou 4X de R$ 85,94

A vista no boleto ou pix, 5% de desconto

Comprar

Calcule o valor do frete e prazo de entrega para a sua região

Pagamento

Cartões de Crédito e Boleto

PIX e Criptomoedas

Descrição

Descrição do produto

O NOVUS N321 e um controlador eletrônico de temperatura de painel para refrigeração e aquecimento, com um canal de saída a relé (OUT1). O tipo de ação e programável conforme a aplicação: ação direta para refrigeração ou ação reversa para aquecimento, sempre em controle ON/OFF.

O tipo de sensor aceito e definido no momento da compra e identificado na etiqueta fixada ao corpo do controlador: existe um modelo exclusivo para NTC, outro para Pt100 e outro para termopares J, K ou T. A saída a relé SPDT suporta 16 A resistivos e aciona diretamente um compressor ou resistências.

Benefícios e composição

Opcional de fábrica, definido no código de compra

Tipo de sensor definido no código de compra: NTC, Pt100 ou termopares J, K ou T. Cada modelo aceita exclusivamente o seu tipo de sensor.
Alimentação 24 V (12 a 30 Vcc) no lugar de 100 a 240 Vca/cc. Os modelos 24 V não possuem isolação elétrica entre os circuitos de alimentação, de entrada e de comunicação.

Não disponível para este modelo

Interface RS485: o Guia de Seleção de Termostatos da NOVUS não oferece comunicação serial para o N321 e a página de modelos não publica nenhum código com RS485.

Acessórios vendidos a parte

Sensor NTC em cápsula de aço inox, 5 x 30 mm, faixa de -30 até +105 °C (código 8830000003), vendido separadamente na página oficial do produto.

Conteúdo e configuração deste código

Incluído no produto

Uma saída de controle a relé SPDT (OUT1), 16 A resistivos.
Ajuste de offset do sensor e histerese ajustável.
Tempos mínimos de ligado e desligado programáveis de 0 a 999 s (não válidos para termopares).
Retardo de acionamento após energização, de 0 a 250 s.
Proteção da configuração por senha, com senha de fábrica 111 e senha mestra derivada do número de série.
Todos os tipos de entrada saem calibrados de fábrica.

Aplicações do produto

Refrigeração comercial e industrial com acionamento direto de compressor (ação direta).
Aquecimento com acionamento de resistências (ação reversa).
Controle de temperatura em secadora de biogás: a aplicação oficial NOVUS emprega o N321 com Pt100 para monitorar as temperaturas de entrada e saída do biogás em sistemas de secagem de granjas e leiterias.
Instalações com vários compressores, usando o retardo programável de acionamento para evitar partida simultânea no retorno de queda de energia.

Especificações técnicas

Entrada de sensor (modelo NTC)

Tipo: termistor NTC 10 kΩ @ 25 °C, beta 25/85 = 3435 K, 1 %
Faixa de medição: -50 a 120 °C
Exatidão da medida: 0,6 °C entre -19,9 e 99,9 °C; 1 °C no restante da faixa
Cabo do sensor NTC: faixa de operação de -30 a 105 °C; comprimento típico de 3 m (2 fios de 0,5 mm²), extensivel até 100 m; erro máximo de intercambialidade de 0,75 °C, eliminável por offset

Saída de controle

Saída 1 (OUT1): relé SPDT, 1 HP 250 Vca / 30 Vcc, 1/3 HP 125 Vca (16 A resistivo)

Medição

Resolução: 0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa

Construção e condições de operação

Dimensões (L x A x P): 75 x 33 x 75 mm
Recorte no painel: 70 x 29 mm
Peso: 100 g
Temperatura de operação: 0 a 40 °C
Temperatura de armazenamento: -20 a 60 °C
Umidade relativa: 20 a 85 % UR
Conexões: fios de até 4,0 mm²
Gabinete: policarbonato UL94 V-2
Grau de proteção: caixa IP42, frontal IP65
Certificações: CE, UL

Alimentação

Tensão: 12 a 24 Vca/cc conforme o código de compra oficial; o manual do produto especifica a opção de 24 V como 12 a 30 Vcc
Frequência: 50 a 60 Hz
Consumo: 5 VA
Isolação: os modelos de 24 V não possuem isolação elétrica entre os circuitos de alimentação, de entrada e de comunicação RS485; em redes de corrente continua deve-se observar a polaridade

Documentação

Documentos oficiais NOVUS aplicáveis a este produto:

N321 / N322 / N323 - Manual de Instruções V1.8x / V2.0x C
Guia de Seleção - Termostatos
N32x - CE - Declaração de Conformidade

Os arquivos em PDF estão arquivados no acervo técnico e são fornecidos sob solicitação.

Perguntas frequentes

Qual é a faixa de medição deste modelo?
-50 a 120 °C.

Qual é a exatidão da medida?
0,6 °C entre -19,9 e 99,9 °C; 1 °C no restante da faixa.

Qual é a resolução?
0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa.

Qual é o grau de proteção?
caixa IP42, frontal IP65.

Em que faixa de temperatura o equipamento opera?
0 a 40 °C.

Qual é o recorte no painel para instalação?
70 x 29 mm.

Ficha técnica

Marca: NOVUS
Modelo / variante: N321 NTC, alimentação 12 a 24 Vca/cc
Código do fabricante: 8032103014
Referência EquipaBR: 8032103014
Linha de negócio: CIP
Status de catálogo: VIGENTE
Faixa de medição: -50 a 120 °C
Exatidão: 0,6 °C entre -19,9 e 99,9 °C; 1 °C no restante da faixa
Resolução: 0,1° na faixa de -19,9 a 199,9°; 1° no restante da faixa
Grau de proteção: caixa IP42, frontal IP65
Temperatura de operação: 0 a 40 °C
Recorte no painel: 70 x 29 mm
Dimensões: 75 x 33 x 75 mm
Peso: 100 g
Certificações: CE, UL

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.

Ficha Técnica

Características Gerais

Marca	NOVUS
Modelo	CONTROLADOR N321 NTC (12-24 VDC). - NOVUS
Código (P.N) Fornecedor	8032103014
Código de Barras (EAN)	7898427120103
NCM	9032.89.82
Outras Informações	*Imagens meramente ilustrativas
