Descrição do produto

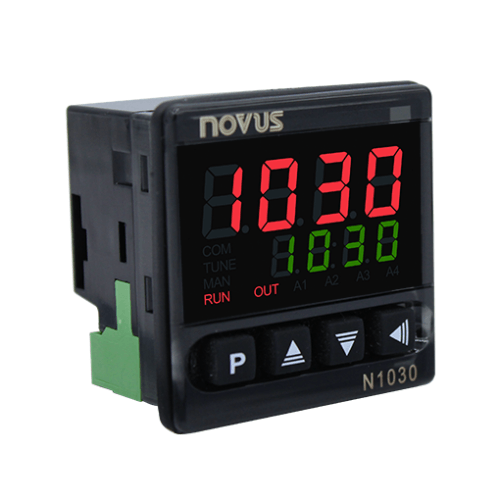

O N1030 é um controlador de temperatura PID de painel 48 x 48 mm (1/16 DIN) com apenas 35 mm de profundidade. O folheto comercial oficial o apresenta como o mais compacto controlador de temperatura do mercado e destaca a menor profundidade do mercado, com espessura de painel frontal de 3,3 mm, para encaixe em painéis rasos sem que os contatos toquem o fundo.

Aceita termopares J, K e T e termorresistência Pt100 na mesma entrada, selecionáveis na configuração, e opera em modo ON/OFF ou PID com sintonia automática. Possui duas saídas independentes, cada uma configurável como saída de controle ou de alarme, e conector traseiro destacável, que facilita instalação, comissionamento e manutenção.

O display é duplo, com o superior vermelho para a variável de processo e o inferior verde para o setpoint, com indicação em graus Celsius ou Fahrenheit. A configuração é feita inteiramente pelo teclado frontal: o N1030 não possui interface USB nem comunicação serial.

Benefícios e composição

Não possui

• Interface USB, comunicação serial RS485, saída analógica, entrada digital e temporizador. A versão com temporizador é um produto distinto, o N1030T.

Opcional de fábrica, definido no código de compra

• Configuração de saídas: este código é a configuração RR. A família oferece PR (OUT1 pulso e OUT2 relé) e RR (duas saídas a relé).
• Alimentação 24 V, de 12 a 24 Vcc ou 24 Vca: PRESENTE neste código.

Acessórios vendidos à parte

A aba oficial de acessórios do N1030 lista 38 referências, todas vendidas à parte: sensores Pt100, termopares J e K, poços de proteção AI316, transmissores TxMini-M12 e o adaptador de trilho DIN N-CLIP, código 8990000130. O manual é explícito ao dizer que o adaptador de trilho DIN de 35 mm é adquirido separadamente. Nenhum desses itens acompanha o controlador.

Conteúdo e configuração deste código

Incluído em todos os modelos

• Entrada para termopares J, K e T e para Pt100, definida na configuração.
• Controle PID (banda proporcional diferente de zero) ou ON/OFF (banda proporcional igual a zero), com sintonia automática.
• Ação de controle para aquecimento ou refrigeração.
• Duas saídas, OUT1 e OUT2, cada uma configurável como saída de controle ou saída de alarme.
• Um alarme com seis funções ativas: mínimo absoluto, máximo absoluto, diferencial, diferencial mínimo, diferencial máximo e sensor aberto.
• Bloqueio inicial de alarme, não válido para a função de sensor aberto.
• Função Offset de indicação.
• Indicação em graus Celsius e Fahrenheit; display duplo com a variável de processo acima e o setpoint abaixo; sinalizadores TUNE, OUT, A1 e A2.
• Conector traseiro removível.
• Proteção da configuração por senha de acesso, com senha mestra, e restauração da calibração de fábrica.
• Painel frontal IP65, material antichamas e certificações CE e UL.

Aplicações do produto

• Equipamentos de refrigeração e aquecimento.
• Processos de manufatura em indústrias alimentícias e farmacêuticas.
• Controle térmico em máquinas industriais de pequeno porte.
• Otimização de processos térmicos com redução de oscilação, em modo ON/OFF ou PID.
• Painéis de dimensões reduzidas, inclusive os de pouca profundidade.
• Acionamento de relés de estado sólido (SSR) pela saída de pulso, nos modelos PR.
• Montagem em trilho DIN de 35 mm com o adaptador N-CLIP, adquirido separadamente.

Especificações técnicas

Dimensões e peso

• Dimensões: 48 x 48 x 35 mm (1/16 DIN)
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / -0,0 mm)
• Peso aproximado: 75 g (valor do modelo N1030-RR)

Alimentação

• Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
• Consumo máximo: 5 VA

Condições ambientais

• Temperatura de operação: 0 a 50 °C
• Temperatura de armazenamento: -20 a 60 °C
• Umidade relativa: 80 % a 30 °C; acima de 30 °C, diminuir 3 % por °C
• Uso: Interno; categoria de instalação II; grau de poluição 2; altitude menor que 2000 m

Entrada

• Sensores aceitos: Termopares J, K e T e Pt100
• Faixa — termopar J: -110.0 a 950.0 °C (-166.0 a 1742 °F)
• Faixa — termopar K: -150.0 a 1370 °C (-238.0 a 2498 °F)
• Faixa — termopar T: -160.0 a 400.0 °C (-256.0 a 752.0 °F)
• Faixa — Pt100: -200.0 a 850.0 °C (-328.0 a 1562 °F)
• Resolução interna: 32767 níveis (15 bits)
• Resolução do display: 12000 níveis, de -1999 até 9999
• Taxa de leitura da entrada: até 10x por segundo
• Exatidão — termopares J, K e T: 0,25 % do span ± 1 °C; o uso de termopares exige 15 minutos de estabilização
• Exatidão — Pt100: 0,2 % do span
• Impedância de entrada: Pt100 e termopares: maior que 10 MΩ
• Medição do Pt100: Tipo 3 fios (α = 0,00385), com compensação do comprimento do cabo até 25 m; corrente de excitação de 0,120 mA

Saídas

• OUT1: Relé SPST-NA, 1,5 A / 240 Vca / 30 Vcc
• OUT2: Relé SPST-NA, 1,5 A / 240 Vca / 30 Vcc
• Ciclo programável de PWM: 0,5 até 100 segundos

Gabinete e conformidade

• Painel frontal: IP65, policarbonato (PC) UL94 V-2
• Gabinete: IP20, ABS+PC UL94 V-0
• Espessura do painel frontal: 3,3 mm (dado da aba Detalhes e do folheto; não consta do manual)
• Conexões: Terminais do tipo pino, em bloco removível
• Compatibilidade eletromagnética: EN 61326-1
• Segurança: EN61010-1 (grafia literal do manual)
• Interface USB ou serial: Não possui
• Início da operação: 3 segundos após o início da alimentação
• Certificações: CE e UL, conforme o manual; a aba Detalhes publica CE e UL (C e US) e o folheto, CE, UL e cUL; a etiqueta do produto traz o selo cULus

Documentação

• N1030 - Manual, versão V1.1x / V2.0x F, 16 páginas, de 07/07/2026.
• N1030 - Manual (Deutsch), de 07/07/2026.
• N1030 - Folheto Comercial, edição de 2019.
• N1030 - CE - D.O.C. (Declaração de Conformidade CE), de 03/07/2026.
• Datasheet Adaptador de Trilho DIN para Controladores, de 18/06/2026.
• Guia de Seleção - Controladores, de 26/01/2026.
• Certificados UL Product iQ para Estados Unidos e Canadá, de 31/07/2026.

Documentos disponíveis na aba Downloads da página oficial do produto. O anexo dos PDFs ao cadastro da loja depende de hospedagem própria e está registrado como pendência do projeto.

Perguntas frequentes

Qual é a alimentação deste equipamento?
12 a 24 Vcc / 24 Vca (-10 % / +20 %).

Qual é a resolução?
32767 níveis (15 bits).

Em que faixa de temperatura o equipamento opera?
0 a 50 °C.

Qual é o recorte no painel para instalação?
45,5 x 45,5 mm (+0,5 / -0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N1030-RR-24V — 24V Pt100/J/K/T - 2 saídas relé SPST
• Código do fabricante: 8103010100
• Referência EquipaBR: 8103010100
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 32767 níveis (15 bits)
• Alimentação: 12 a 24 Vcc / 24 Vca (-10 % / +20 %)
• Temperatura de operação: 0 a 50 °C
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / -0,0 mm)
• Dimensões: 48 x 48 x 35 mm (1/16 DIN)
• Peso: 75 g (valor do modelo N1030-RR)
• Certificações: CE e UL, conforme o manual; a aba Detalhes publica CE e UL (C e US) e o folheto, CE, UL e cUL; a etiqueta do produto traz o selo cULus

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
