Descrição do produto

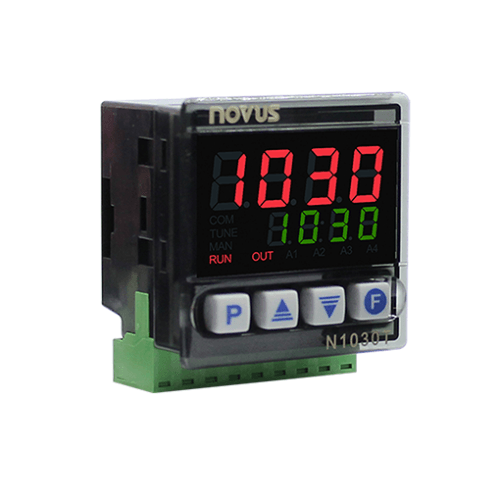

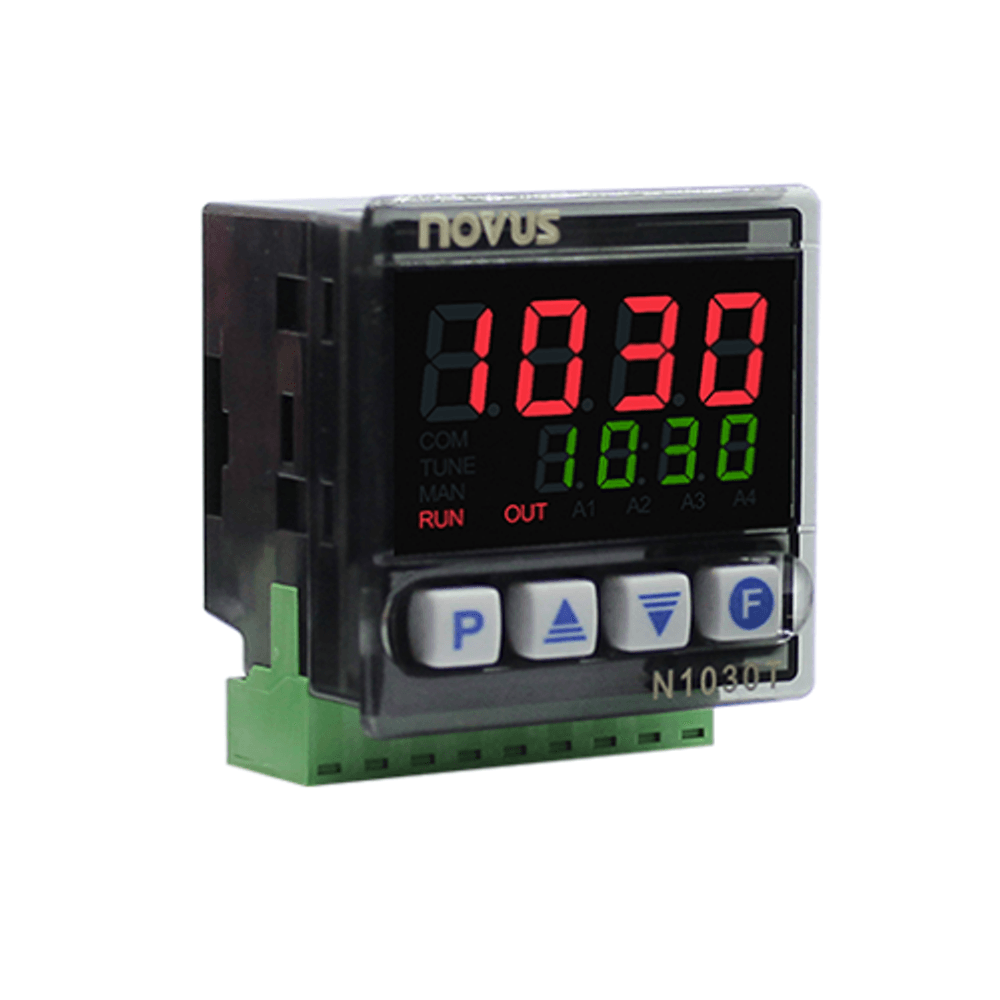

O N1030T é um controlador de temperatura e tempo no formato 48 x 48 x 35 mm, que soma ao controle PID ou ON/OFF dois temporizadores encadeados, T1 e T2, operáveis de modo independente do controle de temperatura. Qualquer das duas saídas pode ser vinculada ao controle, ao alarme ou a um dos temporizadores.

Aceita termopares J, K e T e termorresistência Pt100 na mesma entrada. O intervalo de temporização vai de 00:00 a 99:59, em base de tempo de minutos e segundos ou de horas e minutos, com contagem crescente ou decrescente e disparo pelo setpoint atingido ou pela tecla F. Ao final da temporização de T1 e T2 o controle de temperatura pode seguir operando ou ser desligado, conforme a configuração.

O display é duplo, de 4 dígitos, nas cores vermelho e verde. A configuração é feita apenas pelo teclado frontal: o manual declara expressamente que o produto não possui entrada USB.

Benefícios e composição

Não possui

• Interface USB, declarada como ausente no manual, comunicação serial, saída analógica e entrada digital.

Opcional de fábrica, definido no código de compra

• Configuração de saídas: este código é a configuração RR. A aba Modelos publica PR e RR.
• Alimentação 24 V, de 12 a 24 Vcc ou 24 Vca: não presente; este código é 100 a 240 Vca / 48 a 240 Vcc neste código. Na aba Modelos a alimentação 24 V é publicada apenas para a configuração PR.

Acessórios vendidos à parte

A aba oficial de acessórios do N1030T lista 12 referências, todas vendidas à parte: sensores Pt100, termopares J, transmissores TxMini-M12 e o adaptador de trilho DIN de 35 mm N-CLIP, código 8990000130. Nenhuma acompanha o controlador.

Conteúdo e configuração deste código

Incluído em todos os modelos

• Controle PID e ON/OFF, com sintonia automática dos parâmetros do PID.
• Entrada para termopares J, K e T e para Pt100.
• Duas saídas independentes, configuráveis como saída de controle, saída de alarme ou saída de temporização T1 ou T2.
• Dois temporizadores: T1 é o principal e T2 inicia ao final de T1. Intervalo de 00:00 a 99:59 cada, base de tempo em minutos e segundos ou em horas e minutos, contagem crescente ou decrescente, disparo pelo setpoint ou pela tecla F.
• Parâmetro de fim de temporização que mantém o controle de temperatura operando ou o desliga ao final de T1 e T2.
• Um alarme com seis funções: mínimo, máximo, diferencial, diferencial mínimo, diferencial máximo e sensor aberto, com histerese e bloqueio inicial.
• Função RUN, que habilita ou desabilita a atuação do controlador, acionável por tecla com pressionamento maior que 2 segundos.
• Limites configuráveis de setpoint e função Offset.
• Indicação em graus Celsius e Fahrenheit e duplo display de 4 dígitos nas cores vermelho e verde.
• Proteção da configuração por senha de acesso e resgate da calibração original de fábrica.
• Painel frontal IP65 e certificações CE e UL.

Aplicações do produto

• Processos com uma etapa de temperatura seguida de etapa cronometrada: a temporização inicia quando a variável de processo atinge o setpoint e, ao final, o controle pode ser desligado automaticamente.
• Aquecimento ou refrigeração, com ação de controle configurável.
• Acionamento de relés de estado sólido (SSR) pela saída de pulso, nos modelos PR.
• Painéis rasos, pela profundidade de 35 mm.
• Montagem em trilho DIN de 35 mm com o adaptador N-CLIP, vendido à parte.

Especificações técnicas

Dimensões e peso

• Dimensões: 48 x 48 x 35 mm
• Peso aproximado: 60 g

Alimentação

• Alimentação: 100 a 240 Vca (±10 %), 50/60 Hz; 48 a 240 Vcc (±10 %)
• Consumo máximo: 5 VA

Condições ambientais

• Temperatura de operação: 0 a 50 °C
• Temperatura de armazenamento: -20 a 60 °C
• Umidade relativa: 80 % a 30 °C; acima de 30 °C, diminuir 3 % por °C
• Uso: Interno; categoria de instalação II; grau de poluição 2; altitude menor que 2000 m

Entrada

• Sensores aceitos: Termopares J, K e T e Pt100
• Faixa — termopar J: -110.0 a 950.0 °C (-166.0 a 1742 °F)
• Faixa — termopar K: -150.0 a 1370 °C (-238.0 a 2498 °F)
• Faixa — termopar T: -160.0 a 400.0 °C (-256.0 a 752.0 °F)
• Faixa — Pt100: -200.0 a 850.0 °C (-328.0 a 1562 °F)
• Resolução interna: 32767 níveis (15 bits)
• Resolução do display: 12000 níveis, de -1999 até 9999
• Taxa de leitura da entrada: até 5 por segundo
• Exatidão — termopares J, K e T: 0,25 % do span ±1 °C; o uso de termopares exige 15 minutos de estabilização
• Exatidão — Pt100: 0,2 % do span
• Impedância de entrada: Pt100 e termopares: maior que 10 MΩ
• Medição do Pt100: Tipo 3 fios (α = 0,00385), com compensação do comprimento do cabo até 25 m; corrente de excitação de 0,170 mA

Saídas

• OUT1: Relé SPST-NA, 1,5 A / 240 Vca / 30 Vcc
• OUT2: Relé SPST-NA, 1,5 A / 240 Vca / 30 Vcc
• Ciclo programável de PWM: 0,5 até 100 segundos

Temporização

• Temporizadores: 2 — T1 principal e T2, que inicia ao final de T1
• Intervalo de cada temporizador: 00:00 a 99:59
• Base de tempo: Minutos e segundos ou horas e minutos
• Sentido da contagem: Progressiva, a partir de zero, ou regressiva
• Disparo de T1: Quando a variável de processo atingir o setpoint, ou pela tecla F
• Comportamento ao final de T1 e T2: O controle segue operando ou é desligado, conforme a configuração

Gabinete e conformidade

• Painel frontal: IP65, policarbonato (PC) UL94 V-2
• Gabinete: IP30, ABS+PC UL94 V-0
• Conexões: Terminais do tipo pino
• Compatibilidade eletromagnética: EN 61326-1
• Segurança: EN61010-1 (grafia literal do manual)
• Entrada USB: Não possui, conforme declaração do manual
• Início da operação: 3 segundos após o início da alimentação
• Certificações: CE e UL

Documentação

• N1030T - Manual, versão V2.0x B, 20 páginas, de 07/07/2026.
• N1030 - CE - D.O.C. (Declaração de Conformidade CE compartilhada com o N1030), de 03/07/2026.
• Guia de Seleção - Controladores, de 26/01/2026.
• Certificados UL Product iQ para Estados Unidos e Canadá, de 31/07/2026.

Documentos disponíveis na aba Downloads da página oficial do produto. A aba não publica folheto comercial próprio do N1030T. O anexo dos PDFs ao cadastro da loja depende de hospedagem própria e está registrado como pendência do projeto.

Perguntas frequentes

Qual é a alimentação deste equipamento?
100 a 240 Vca (±10 %), 50/60 Hz; 48 a 240 Vcc (±10 %).

Qual é a resolução?
32767 níveis (15 bits).

Em que faixa de temperatura o equipamento opera?
0 a 50 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N1030T-RR — Pt100/J/K/T - 2 saídas relé SPST
• Código do fabricante: 8103080000
• Referência EquipaBR: 8103080000
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 32767 níveis (15 bits)
• Alimentação: 100 a 240 Vca (±10 %), 50/60 Hz; 48 a 240 Vcc (±10 %)
• Temperatura de operação: 0 a 50 °C
• Dimensões: 48 x 48 x 35 mm
• Peso: 60 g
• Certificações: CE e UL
