Descrição do produto

O controlador de processos N3000 é ideal para aplicações de alto desempenho, possuindo os requisitos exigidos nos mais críticos processos industriais.

É um controlador PID totalmente configurável através do teclado frontal ou utilizando sua interface USB em conjunto com o software gratuito QuickTune. Outra facilidade de utilizar a interface para configuração é que o controlador de processos N3000 não necessita receber alimentação pelos bornes traseiros para ser configurado.

O controlador de processos N3000 possui entrada universal que aceita a maioria dos sensores e sinais utilizados na indústria, além de comunicação serial RS485 com protocolo Modbus RTU, opcional de fábrica. A página oficial apresenta ainda a tecnologia de controle DeepCTRL da NOVUS.

Esta linha corresponde ao código de compra oficial 8300200130, publicado pela NOVUS como "N3000 USB".

Benefícios e composição

Configuração deste código de compra

• Sem o opcional de fábrica 485: este código não traz comunicação serial RS485, e o acesso Modbus RTU é feito pela interface USB.
• Alimentação de 100 a 240 Vca/cc.

Opcionais de fábrica do N3000, escolhidos no código de compra (não são acessórios)

• Comunicação digital: em branco (sem comunicação serial) ou 485 (serial RS485 com protocolo Modbus).
• Alimentação: em branco (100 a 240 Vca/cc) ou 24V (12 a 24 Vcc / 24 Vca).

Não disponível neste produto

• PID auto-adaptativo, detecção de laço PID aberto, detecção de resistência queimada, Bluetooth e função datalogger: todas essas linhas estão em branco para o N3000 no Guia de Seleção de Controladores.

Acessórios vendidos à parte (aba Acessórios oficial do N3000)

• Cabo de extensão mini-USB tipo B para painel, código 8850000100.
• Placa RS485 para N3000, código 8700000030.
• Caixa plástica NOVUS 96 x 96 mm, código 8990000050.
• Serviço de emissão de certificado de calibração RBC (medidor de corrente CA), código 8995000415.
• Sensores Pt100 em AI316, termopares J e K, transmissores TxMini-M12 e poços de proteção em AI316 da linha NOVUS.

Conteúdo e configuração deste código

Incluído em todo N3000

• Canais I/O1 e I/O2: saída a relé SPDT.
• Canais I/O3 e I/O4: saída a relé SPST-NA.
• Canal I/O5: saída de corrente 0-20 mA ou 4-20 mA, saída digital ou entrada digital.
• Canal I/O6: entrada digital e saída digital.
• Entrada universal multissensor sem alteração de hardware, com indicação de decimais nas medições de temperatura e todos os tipos de entrada calibrados de fábrica.
• Interface USB Mini B 2.0, classe CDC, protocolo Modbus RTU, para configuração pelo QuickTune, inclusive sem alimentação pelos bornes traseiros.
• 4 alarmes independentes com 9 funções, temporização para 4 alarmes de 1 a 6500 s e função LBD (Loop Break Detection).
• Rampas e patamares: 7 programas de 7 segmentos, concatenáveis até 49 segmentos, com eventos associáveis a todos os segmentos.
• Sintonia automática do PID, função Automático/Manual com transferência bumpless, Soft Start programável de 0 a 9999 s, entrada de Setpoint remoto, retransmissão de PV ou SP em 0-20 mA ou 4-20 mA, função saída segura e extração de raiz quadrada.
• Fonte de tensão auxiliar de 24 Vcc, ±10 %, 25 mA, para excitar transmissores.
• Proteção da configuração por senha de acesso, com senha de fábrica 1111 e senha mestra.
• Teclas em silicone e ciclo PWM programável de 0,5 a 100 s.

Aplicações do produto

A NOVUS não publica aba Aplicações para o N3000: a URL de aplicações do produto responde servindo o conteúdo da aba Detalhes. Os usos abaixo são os declarados pela própria página do produto.

• Aplicações de alto desempenho e processos industriais críticos.
• Montagem em painel no formato 96 x 96 mm (1/4 DIN), com dígitos maiores que os do formato 1/8 DIN.
• Integração a sistemas de automação pela comunicação RS485 com protocolo Modbus RTU, nos códigos que trazem esse opcional.
• Medições de temperatura com indicação de decimais.

Especificações técnicas

Construção e montagem

• Dimensões: 96 x 96 x 92 mm (1/4 DIN)
• Recorte no painel: 93 x 93 mm (+0,5 -0,0 mm)
• Peso aproximado: 350 g
• Painel frontal: IP65, em policarbonato UL94 V-2
• Gabinete: IP20, ABS+PC UL94 V-0
• Conexões: terminais tipo garfo de 6,3 mm

Entrada

• Tipos aceitos: termopar, Pt100, tensão e corrente, conforme a Tabela 1 do manual, selecionados no parâmetro type
• Faixas de termopar: J: -110 a 950 °C; K: -150 a 1370 °C; T: -160 a 400 °C; N: -270 a 1300 °C; R: -50 a 1760 °C; S: -50 a 1760 °C; B: 400 a 1800 °C; E: -90 a 730 °C
• Faixa Pt100: -200 a 850 °C
• Entradas 4-20 mA não lineares: linearização J, K, T, N, R, S, B, E e Pt100
• Medição do Pt100: 3 fios (alfa = 0,00385), com compensação de comprimento do cabo e corrente de excitação de 0,170 mA
• Impedância de entrada: 0-50 mV, Pt100 e termopares acima de 10 MΩ; 0-5 V acima de 1 MΩ; 4-20 mA em 15 Ω (+2 Vcc a 20 mA)
• Entradas analógicas lineares: 0-50 mV, 4-20 mA, 0-5 Vdc e 0-10 Vdc, com indicação programável de -1999 a 9999
• Entrada 4-20 mA com extração de raiz quadrada: disponível
• Entrada digital: canais I/O5 e I/O6, por contato seco ou NPN coletor aberto
• Entrada de Setpoint remoto: corrente de 4-20 mA

Medição e desempenho

• Resolução interna: 32767 níveis
• Resolução do display: 12000 níveis (de -1999 até 9999)
• Taxa de leitura da entrada: 10 por segundo, valor convergente entre o manual do N3000 e o Guia de Seleção
• Exatidão: termopares J, K e T: 0,25 % do span ±1 °C; termopares E, N, R, S e B: 0,25 % do span ±3 °C; Pt100: 0,2 % do span; 4-20 mA, 0-50 mV e 0-5 Vdc: 0,2 % do span

Saídas

• Saídas a relé SPDT (I/O1 e I/O2): 3 A / 240 Vac, uso geral
• Saídas a relé SPST-NA (I/O3 e I/O4): 1,5 A / 250 Vac, uso geral
• Saída analógica (I/O5): 0-20 mA ou 4-20 mA, 550 Ω máx., 1500 níveis, isolada, para controle ou retransmissão de PV e SP
• Pulso de tensão para SSR: I/O5 com 10 V máx. / 20 mA; I/O6 com 5 V máx. / 20 mA
• Fonte de tensão auxiliar: 24 Vcc, ±10 %, 25 mA, para excitar transmissores

Comunicação

• Interface de configuração: USB Mini B 2.0, classe CDC, protocolo Modbus RTU
• Comunicação serial RS485: não incluída neste código de compra, que não traz o opcional de fábrica 485

Alimentação e consumo

• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Consumo máximo: 9 VA
• Ciclo PWM: programável de 0,5 até 100 segundos
• Início da operação: 3 segundos após ligar a alimentação

Condições ambientais e conformidade

• Temperatura de operação: 5 a 50 °C
• Temperatura de armazenamento: -20 a 60 °C
• Umidade relativa: máxima de 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
• Condições de instalação: uso interno; categoria de instalação II; grau de poluição 2; altitude abaixo de 2000 m
• Compatibilidade eletromagnética: EN 61326-1
• Segurança: EN 61010-1
• Certificações: CE e UL (FILE E300526)

Documentação

Documentos oficiais NOVUS aplicáveis a este modelo:

• N3000 - Manual de Instruções V3.0x K (PDF, 13/08/2026)
• N3000 - Folheto Comercial (PDF, 23/10/2025)
• Guia de Seleção - Controladores (PDF, 26/01/2026)

Software gratuito aplicável: QuickTune, para configuração do controlador.

Os PDFs estão arquivados no acervo técnico e são fornecidos sob solicitação: o anexo do arquivo ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo.

Perguntas frequentes

Qual é a alimentação deste equipamento?
100 a 240 Vca/cc (±10 %), 50/60 Hz.

Que tipo de saída este modelo tem?
0-20 mA ou 4-20 mA, 550 Ω máx., 1500 níveis, isolada, para controle ou retransmissão de PV e SP.

Qual é a resolução?
32767 níveis.

Em que faixa de temperatura o equipamento opera?
5 a 50 °C.

Qual é o recorte no painel para instalação?
93 x 93 mm (+0,5 -0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N3000 USB, sem RS485, alimentação 100 a 240 Vca/cc
• Código do fabricante: 8300200130
• Referência EquipaBR: 8300200130
• Linha de negócio: CIP
• Status de catálogo: VIGENTE
• Resolução: 32767 níveis
• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Sinal de saída: 0-20 mA ou 4-20 mA, 550 Ω máx., 1500 níveis, isolada, para controle ou retransmissão de PV e SP
• Temperatura de operação: 5 a 50 °C
• Recorte no painel: 93 x 93 mm (+0,5 -0,0 mm)
• Dimensões: 96 x 96 x 92 mm (1/4 DIN)
• Peso: 350 g
• Certificações: CE e UL (FILE E300526)

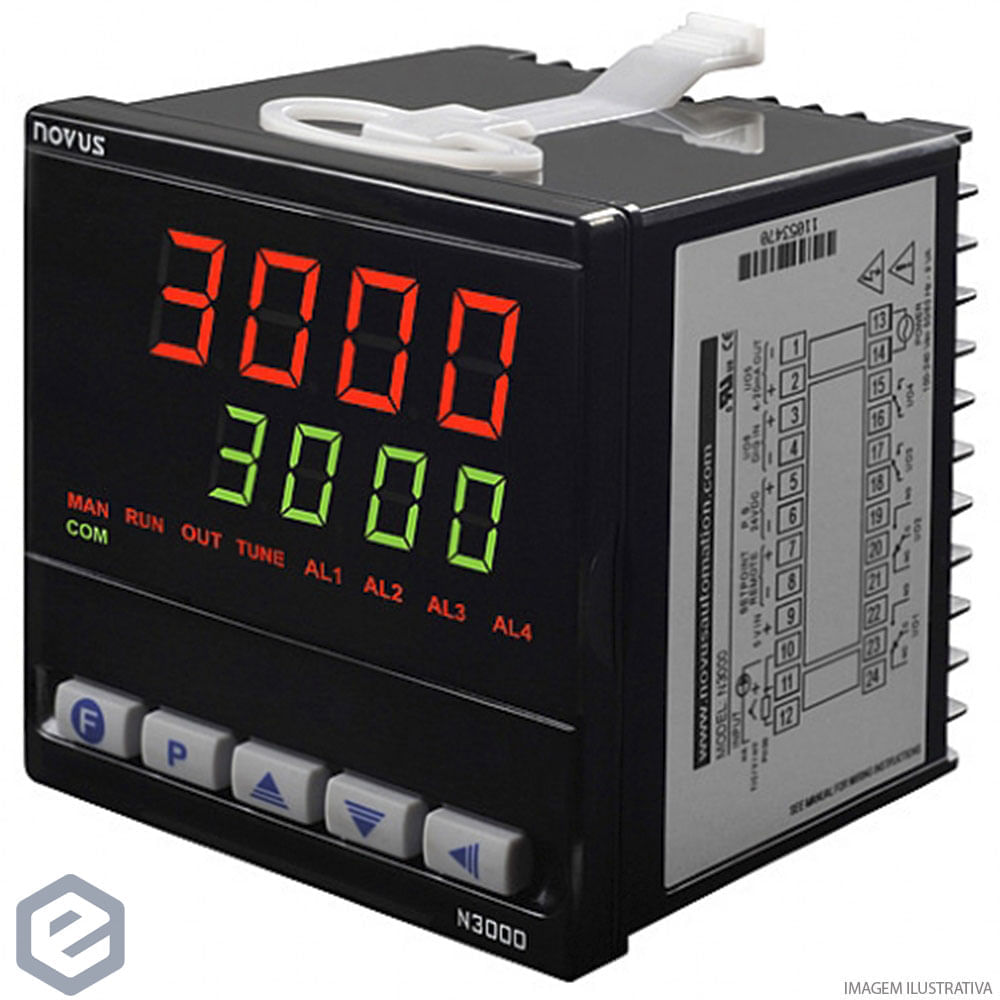

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
