Descrição do produto

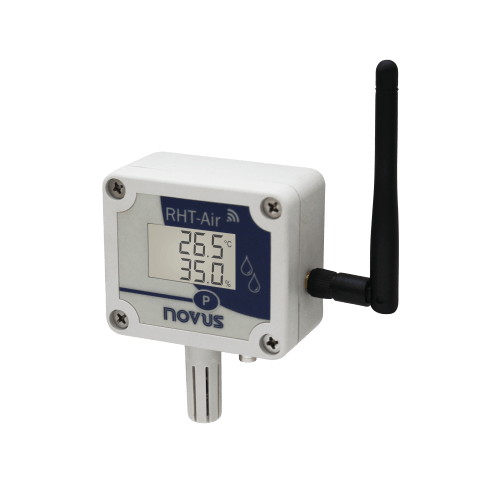

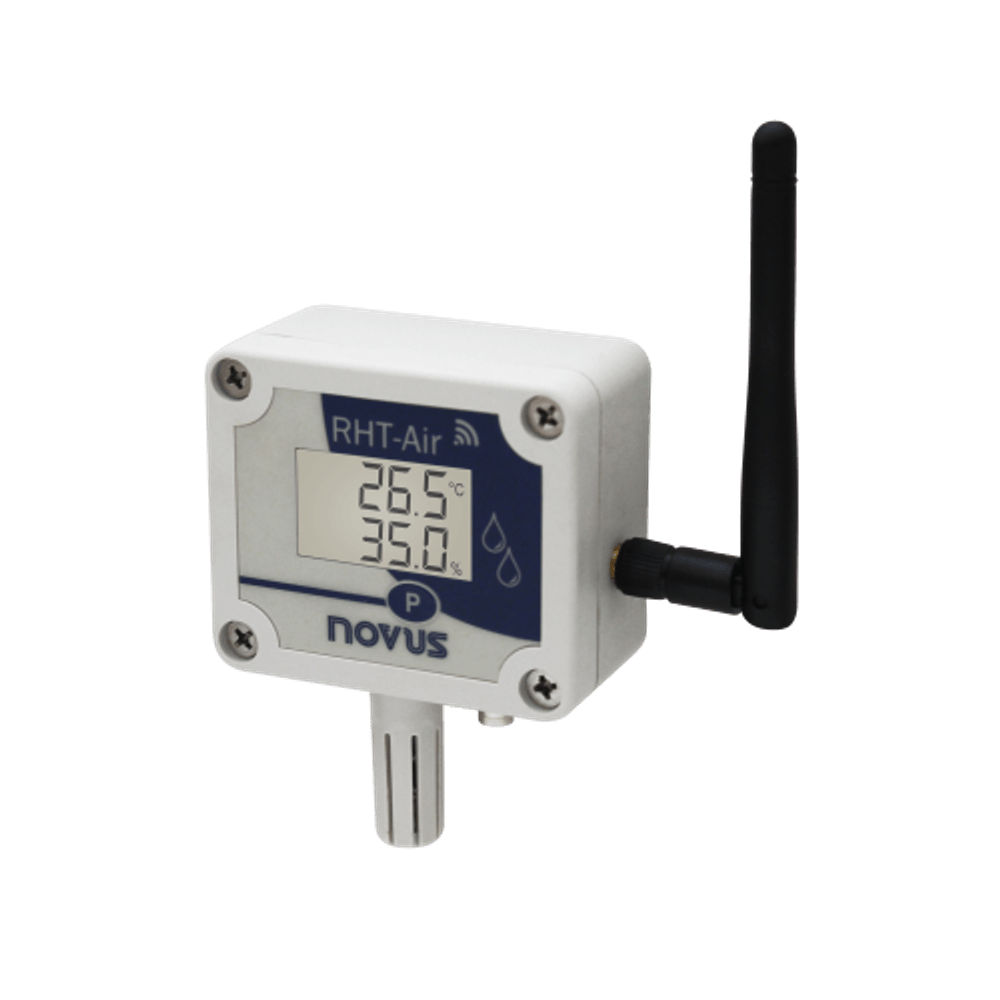

O RHT-Air é o transmissor totalmente sem fio da NOVUS para medição de temperatura, umidade relativa e ponto de orvalho. O sensor de alta precisão e estabilidade fica em uma ponteira curta integrada ao corpo do dispositivo, e os valores são publicados em uma rede wireless industrial própria, padrão IEEE 802.15.4, na banda ISM de 2,4 GHz.

Para que seus parâmetros sejam acessados em operação, o RHT-Air precisa se conectar a um AirGate-Modbus: é esse concentrador que disponibiliza acesso Modbus RTU aos registradores do dispositivo pela rede sem fio. O AirGate-Modbus não acompanha o transmissor.

O dispositivo tem display LCD com duas indicações, botão de programação P e sinalizador de comunicação COM. Pode operar por bateria interna de lítio, que acompanha o produto, ou por fonte externa de 12 a 30 Vcc, com a bateria atuando como backup automático quando falta a alimentação externa. A primeira configuração é feita pela interface USB micro-B interna, com o software DigiConfig.

Este produto não possui saída analógica de 4-20 mA nem de 0-10 V: a transmissão dos valores é exclusivamente pela rede wireless.

Benefícios e composição

Opcional de fábrica

• A NOVUS publica um único código de compra para o RHT-Air, sem variantes de montagem, faixa, saída ou frequência.

Conteúdo e configuração deste código

Incluído

• Bateria interna de lítio de 3,6 Vcc, formato 1/2 AA, 0,80 Ah, fabricante OmniCel modelo ER14250. Sai de fábrica com película de isolamento, que deve ser removida antes do primeiro uso.
• Antena externa, em conector RP SMA fêmea.
• Cabo de alimentação externa com conector M8 de 4 pinos fêmea.
• Interface USB Device micro-B interna, para configuração e atualização de firmware; durante a configuração o dispositivo é alimentado pela própria USB.
• Display LCD com duas indicações, botão de programação P e sinalizador de comunicação COM.
• Leitura do nível da bateria pelo registrador 29: 100 por cento de carga corresponde a tensão acima de 3,6 V e recomenda-se programar a troca abaixo de 3,3 V.
• Endereço Modbus programável entre 1 e 246.
• Indicação e transmissão do ponto de orvalho.
• Criptografia de dados AES-CBC-128 na rede wireless.

Necessário à operação e não incluído

• AirGate-Modbus: sem o concentrador não há acesso Modbus RTU aos registradores durante a operação. É um produto de outra família da NOVUS.

Vendido à parte

• Ponteira de bronze sinterizado, referência 8803900100.
• Ponteira de polietileno de alta densidade, referência 8803900110, publicada no catálogo oficial como filtro sinterizado em teflon (PTFE).
• Sensor RHT S35, placa de reposição, referência 8803900040.
• Bateria de reposição OmniCel ER14250, sem referência NOVUS publicada.
• Cabo de alimentação M8 de 4 pinos fêmea para reposição: o manual orienta consultar o departamento comercial, sem publicar referência.

Aplicações do produto

• Monitoramento e registro de temperatura e umidade em armazéns farmacêuticos, aplicação apresentada em vídeo oficial da NOVUS para este produto.
• Salas limpas e ambientes controlados que exigem exatidão e estabilidade das medidas.
• Medições a longas distâncias, com alcance de até 500 metros com visada direta em espaço aberto.
• Ampliação de redes de telemetria sem passar cabos até cada ponto de medição.
• Pontos de medição sem rede elétrica disponível, usando a bateria interna.

Especificações técnicas

Medição

• Faixa de temperatura: -40 °C a 100 °C
• Faixa de umidade relativa: 0 a 100 %UR, sem condensação
• Faixa de ponto de orvalho: -40 °C e 100 °C
• Exatidão de temperatura: ± 0,4 °C a 25 °C
• Exatidão de umidade relativa: ± 3 por cento, de 20 a 80 °C
• Resolução de temperatura: 0,1 °C, 14 bits, 16383 níveis
• Resolução de umidade: 0,1 por cento, 12 bits, 4095 níveis
• Tempo de resposta de temperatura: até 30 s com movimento de ar a 1 m/s
• Tempo de resposta de umidade: até 8 s com movimento de ar a 1 m/s, de 20 a 80 %UR
• Intervalo entre atualização: configurável entre 15 segundos e 10 minutos, que equivalem a 600 s

Alimentação e autonomia

• Fonte externa: 12 Vcc a 30 Vcc, consumo menor que 100 mA
• Bateria interna inclusa: lítio 3,6 Vcc, 1/2 AA, 0,80 Ah, OmniCel ER14250
• Autonomia estimada: típico de 1 ano para intervalos de atualização superiores a 60 segundos; bem instalado pode durar mais de 2 anos; no pior caso, com o menor intervalo, pode durar apenas 30 dias
• Fatores que reduzem a autonomia: intervalo de leitura curto, potência de transmissão alta e tentativas repetidas de pareamento fora do alcance da rede

Comunicação wireless

• Protocolo: Modbus RTU sobre o protocolo wireless IEEE 802.15.4, com AirGate-Modbus necessário
• Potência máxima de transmissão: 25,11 mW, equivalente a 14 dBm
• Alcance máximo: 500 metros com visada direta em espaço aberto
• Taxa de transmissão sem fio: 250 Kbps
• Banda de operação: ISM 2,4 GHz
• Canais de operação: 15
• Frequências de operação: de 2405 MHz, canal 11, a 2475 MHz, canal 25
• Largura de banda: 2 MHz
• Sensibilidade do receptor: -100 dBm
• Tecnologia: DSSS, Direct Sequence Spread Spectrum
• Modulação: OQPSK, Offset Quadrature Phase Shift Keying
• Criptografia: AES-CBC-128

Mecânica, ambiente e proteção

• Temperatura de trabalho do transmissor: -10 °C a 70 °C
• Alojamento: policarbonato
• Grau de proteção: IP40
• Dimensões: 60 x 70 x 35 mm
• Comprimento da antena: 105 mm
• Comprimento do sensor: 37,2 mm
• Peso: 171 gramas, mais 40 gramas do cabo
• Montagem: em parede, com a cápsula do sensor voltada para baixo

Certificações e conformidade

• Certificações: CE, FCC e ANATEL sob o número 00172-13-07089
• FCC ID: 2AXVWBAIRR-NOVUSAIR
• Classe: dispositivo Classe A; no Canadá, conforme ICES-003 Classe A
• Compatibilidade eletromagnética: EN61326-1:2006 CISPR11/EN55011, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6 e EN61000-4-8
• Exposição RF: manter 20 cm ou mais entre a antena e as pessoas durante a operação

Configuração

• Software de configuração: DigiConfig, para Windows
• Interface: USB micro-B interna, usada também para atualização de firmware

Manutenção do sensor

• Secagem: forno a 80 °C, mais ou menos 10 °C, por 24 horas
• Reidratação: 20 a 30 °C com umidade acima de 75 %UR, por 48 horas
• Agentes que danificam o sensor: ácido clorídrico, ácido nítrico, ácido sulfúrico e amônia em concentrações elevadas

Documentação

• RHT-Air - Manual de Instruções V2.0x F (PDF, 06/11/2025)
• RHT-Air - Folheto Comercial (PDF, 24/10/2025)
• RHT-Air - CE - D.O.C. (PDF, 16/12/2025)
• RHT-Air - Certified Homologation ANATEL (PDF, 01/10/2025)
• Guia de Seleção - Transmissores de Umidade e Temperatura (PDF, 27/01/2026)

Os documentos oficiais foram arquivados no projeto. A hospedagem dos PDFs na loja permanece pendente de definição.

Perguntas frequentes

Qual é a resolução?
0,1 °C, 14 bits, 16383 níveis.

Qual é o grau de proteção?
IP40.

Este modelo tem comunicação serial?
Modbus RTU sobre o protocolo wireless IEEE 802.15.4, com AirGate-Modbus necessário.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: TRANSMISSOR RHT-AIR - transmissor wireless IEEE 802.15.4 de temperatura, umidade relativa e ponto de orvalho (modelo único)
• Código do fabricante: 8804400110
• Referência EquipaBR: 8804400110
• Linha de negócio: ACD
• Status de catálogo: VIGENTE
• Resolução: 0,1 °C, 14 bits, 16383 níveis
• Comunicação: Modbus RTU sobre o protocolo wireless IEEE 802.15.4, com AirGate-Modbus necessário
• Grau de proteção: IP40
• Montagem: em parede, com a cápsula do sensor voltada para baixo
• Dimensões: 60 x 70 x 35 mm
• Peso: 171 gramas, mais 40 gramas do cabo
• Certificações: CE, FCC e ANATEL sob o número 00172-13-07089

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
