Descrição do produto

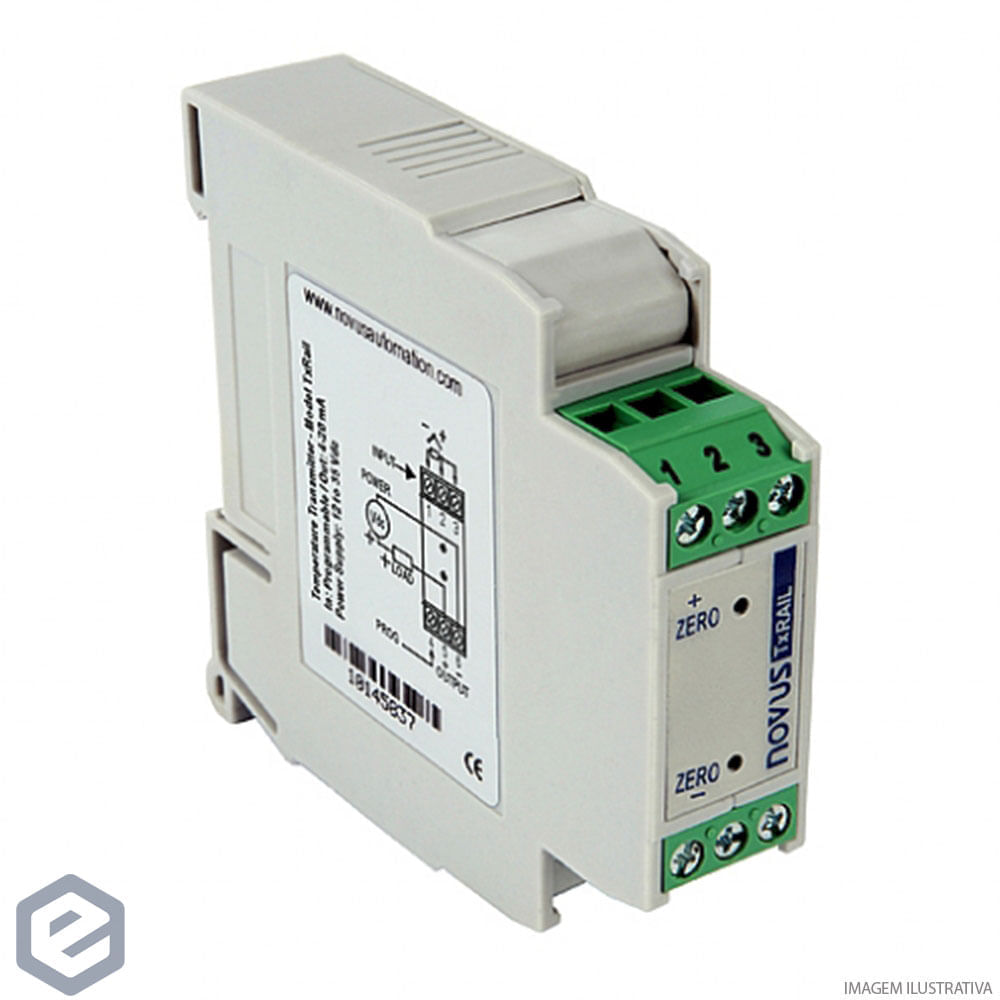

O transmissor NOVUS TxIsoRail condiciona e isola sinais de sensores industriais. É próprio para trilho DIN de 35 mm e tem entrada universal programável, que aceita termopares, Pt100, sinais de tensão e sinais de corrente.

A isolação elétrica de 1000 Vac por 1 minuto entre entrada e saída elimina erros causados por diferenças de potencial entre o sensor e a malha de controle. A configuração é feita pelo usuário com os softwares SigNow ou TxConfig, por meio de uma interface de configuração vendida à parte, e o ajuste fino de zero pode ser feito em campo pela tecla ZERO no frontal do equipamento.

Benefícios e composição

Opcional de fábrica

• Tipo de saída: a NOVUS publica dois códigos de compra distintos, um com saída 4-20 mA (8806030306) e outro com saída 0-10 Vcc (8806030380). Não é uma opção adicionável a uma unidade já fornecida: são referências diferentes, com alimentação, resolução e exatidão próprias.
• Configuração específica de sensor e faixa definida no pedido de compra.
• Entrada de 0 a 10 Vdc: requer a alteração de um jumper interno, conforme o manual. É intervenção de hardware, não seleção por software.

Conteúdo e configuração deste código

Incluído

• Entrada programável para termopares J, K, T, E, N, R, S e B, Pt100 a 2 ou 3 fios, tensão de 0 a 50 mV e de 0 a 10 V, e corrente de 0 a 20 mA e de 4 a 20 mA.
• Faixa de medida programável pelo usuário.
• Saída linearizada para Pt100 e termopares, com compensação interna de junta fria.
• Saída 4-20 mA ou 20-4 mA, tipo 2 fios, com alimentação pelo loop.
• Sinalização de ruptura do sensor programável para up-scale ou down-scale.
• Tecla ZERO no frontal para ajuste de offset em campo, protegida contra acionamento acidental.
• Filtro de rede selecionável em 60 Hz ou 50 Hz.
• Isolamento elétrico de 1000 Vac por 1 minuto entre entrada e saída.
• Proteção interna contra inversão da polaridade da tensão de alimentação.
• Gabinete para trilho DIN de 35 mm.

Vendido à parte (não acompanha o produto)

• Interface de configuração TxConfig USB, referência 8816021039, necessária para alterar a configuração do transmissor.
• Serviço de configuração de transmissores, referência 8995000003, publicado pela NOVUS como serviço.
• Cabo OTG para uso do aplicativo SigNow em smartphone Android, não listado como acessório NOVUS.

Aplicações do produto

• Condicionamento e isolação de sinais de sensores industriais em painel sobre trilho DIN.
• Conversão de sinais de termopar, Pt100, tensão ou corrente em um sinal padronizado de saída.
• Instalações sujeitas a diferença de potencial entre o ponto de medição e o instrumento receptor.
• Medição de temperatura em processos industriais com ligação a indicadores, controladores e registradores.

Especificações técnicas

Entrada

• Termopares: tipos J, K, R, S, T, N, E e B, conforme NBR 12771; impedância muito superior a 1 MΩ
• Pt100: tipo 3 fios, excitação de 180 µA, alfa igual a 0,00385, conforme NBR 13773; para Pt100 a 2 fios, interligar os terminais 2 e 3
• Tensão: 0 a 50 mVdc e 0 a 10 Vdc; impedância superior a 1 MΩ
• Corrente: 0 a 20 mAdc e 4 a 20 mAdc; impedância de 15,0 Ω com 1,9 Vdc

Faixas por tipo de sensor

• Termopar K: -150 a 1370 °C, faixa mínima 100 °C
• Termopar J: -100 a 760 °C, faixa mínima 100 °C
• Termopar R: -50 a 1760 °C, faixa mínima 400 °C
• Termopar S: -50 a 1760 °C, faixa mínima 400 °C
• Termopar T: -160 a 400 °C, faixa mínima 100 °C
• Termopar N: -270 a 1300 °C, faixa mínima 100 °C
• Termopar E: -90 a 720 °C, faixa mínima 100 °C
• Termopar B: 500 a 1820 °C, faixa mínima 400 °C
• Pt100: -200 a 600 °C, faixa mínima 40 °C
• Tensão 0 a 50 mV: faixa mínima 5 mV
• Tensão 0 a 10 V: faixa mínima 1 V; esta entrada requer a alteração do jumper interno
• Corrente 0 a 20 mA: faixa mínima 2 mA
• Corrente 4 a 20 mA: faixa mínima 2 mA

Desempenho e isolação

• Tempo de resposta: inferior a 500 ms
• Isolamento elétrico: 1000 Vac por 1 minuto entre entrada e saída
• Efeito da temperatura: 0,003 % da faixa máxima por °C
• Comportamento em falha de sensor: mínimo leva a saída para menos de 3,6 mA (down-scale, típico de refrigeração); máximo leva a saída para mais de 22,0 mA (up-scale, típico de aquecimento)
• Filtro de rede: selecionável em 60 Hz ou 50 Hz

Condições ambientais e construção

• Temperatura de operação: -40 a 85 °C
• Umidade ambiente: 0 a 90 % UR
• Compatibilidade eletromagnética: EN 50081-2 e EN 50082-2
• Índice de proteção: IP40
• Certificações: CE
• Dimensões: 72 x 78 x 19 mm
• Montagem: trilho DIN de 35 mm
• Proteção: interna contra inversão da polaridade da tensão de alimentação
• Compensação: interna da junta fria para termopares
• Carga máxima: RL máxima em ohms igual a (Vdc menos 12) dividido por 0,02

Ajuste de zero no campo

• Tecla ZERO: localizada no frontal do transmissor, logo abaixo da etiqueta frontal, para evitar ajustes acidentais; acessível com uma ferramenta de 2 mm de diâmetro

Configuração

• Softwares aceitos: SigNow, software TxConfig e aplicativo SigNow para Android
• Interface necessária: Interface de Configuração TxConfig, vendida à parte
• Parâmetros configuráveis: tipo de sensor, unidade de temperatura, limite inferior, limite superior, comportamento em falha do sensor, frequência da rede, tipo de saída e correção de zero
• Terminais de entrada: terminais 1, 2 e 3 dedicados à conexão de entrada (sensores de temperatura e sinais de tensão)

Saída e alimentação deste código de compra

• Sinal de saída: corrente de 4-20 mA, tipo 2 fios, linear em relação ao sinal de entrada
• Resolução da saída: 0,001 mA, equivalente a 14 bits
• Exatidão total para termopares: 0,30 % da faixa máxima, mais ou menos 1 °C
• Exatidão total para Pt100, tensão e corrente: 0,20 % da faixa máxima
• Alimentação: 12 a 35 Vdc, tensão sobre o transmissor

Documentação

• TxIsoRail - Manual de Instruções V1.0x D
• TxIsoRail - Folheto Comercial
• Transmissores de Temperatura - Folheto Comercial
• TxIsoRail - CE - D.O.C. (Declaração de Conformidade CE)
• Guia de Seleção - Transmissores de Temperatura

Documentos publicados na aba de downloads da página oficial do produto. A hospedagem dos PDFs na loja permanece pendente de definição.

Perguntas frequentes

Qual é a alimentação deste equipamento?
12 a 35 Vdc, tensão sobre o transmissor.

Que tipo de saída este modelo tem?
corrente de 4-20 mA, tipo 2 fios, linear em relação ao sinal de entrada.

Qual é a resolução?
0,001 mA, equivalente a 14 bits.

Em que faixa de temperatura o equipamento opera?
-40 a 85 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: TxIsoRail 4-20 mA - transmissor isolado para trilho DIN
• Código do fabricante: 8806030306
• Referência EquipaBR: 8806030306
• Linha de negócio: SCT
• Status de catálogo: VIGENTE
• Resolução: 0,001 mA, equivalente a 14 bits
• Alimentação: 12 a 35 Vdc, tensão sobre o transmissor
• Sinal de saída: corrente de 4-20 mA, tipo 2 fios, linear em relação ao sinal de entrada
• Temperatura de operação: -40 a 85 °C
• Montagem: trilho DIN de 35 mm
• Dimensões: 72 x 78 x 19 mm
• Certificações: CE

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
