Descrição do produto

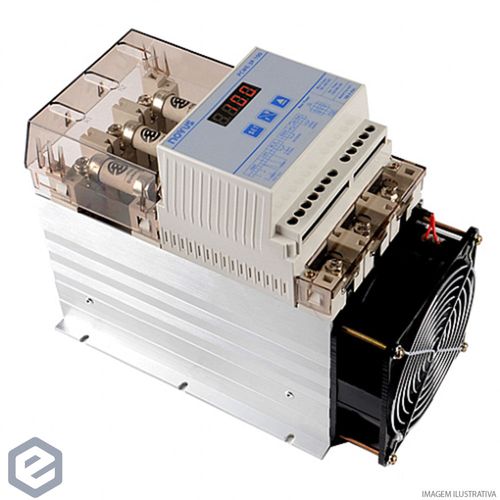

O PCWE-2P-200 é um controlador de potência NOVUS da linha PCWE: equipamento eletrônico que controla e limita a potência elétrica entregue a uma carga elétrica genérica, com duas fases controladas em rede trifásica e corrente de carga de 200 A em rede de 180~440 Vca, 50/60 Hz. Diferentemente de um relé de estado sólido, que apenas liga e desliga a carga, o controlador de potência dosa a energia entregue, por trem-de-pulso.

Por ser da linha PCWE, este modelo tem o recurso de Limite de Carga: um potenciômetro de 10 k ligado à entrada Limit define o teto de potência entregue à carga, independentemente do sinal de controle. Segundo o fabricante, essa é a única diferença funcional entre as linhas PCW e PCWE.

O equipamento sai de fábrica com fusíveis ultrarrápidos incorporados, ventilador, dissipador, display, teclado e relé de alarme, executando também a função de proteção da carga conectada e do sistema.

Benefícios e composição

Opcionais de fábrica

Não há opcional de fábrica publicado para esta linha: cada código de compra é uma configuração fechada de linha, número de fases controladas e corrente nominal.

Conteúdo e configuração deste código

Incluído no produto

Fusíveis ultrarrápidos incorporados dimensionados para este modelo: Fusível 200 A.
Ventilador 220 Vca, com sinalização de mau funcionamento no display (fnER).
Dissipador integrado ao conjunto.
Display e teclado de 3 teclas para operação e configuração.
Relé de alarme SPST 3 A / 250 Vca, configurável como normalmente aberto ou normalmente fechado, acionado por falta de fase e por rompimento de fusível.
Entrada digital MANUAL nos terminais 6 e 7, que alterna entre controle manual por potenciômetro e modo automático.
Funções Soft Start e Kick Start com tempo ajustável em segundos, e Offset de -99 % a 99 %.
Sinalização de falha no display: NPER para falta de fase ou fusível aberto, fnER para ventilador e 0hER para sobreaquecimento.
Limite de Carga (LIMIT) por potenciômetro de 10 k na entrada Limit, exclusivo da linha PCWE.

Acessório vendido à parte

Fusível de reposição: Fusível ultra-rápido 200A/660V (PCW/PCWE), código 8852001700. O manual determina usar fusível ultrarrápido na corrente nominal do controlador, com tensão de 660 Vac ou compatível com a tensão de linha fase-fase da instalação; os fusíveis são do tipo cartucho com terminais.

Aplicações do produto

Controle e limitação da potência elétrica entregue a cargas elétricas genéricas, até 200 A.
Controle de potência por trem-de-pulso em cargas acionadas por duas fases controladas em rede trifásica.
Processos que exigem partida suave, nos quais aplicar 100 % da potência instantaneamente pode danificar componentes do sistema (função Soft Start).
Processos que exigem partida com potência máxima decrescente até o valor de comando (função Kick Start).
Montagem vertical no fundo de painel de controle, com área livre para circulação de ar.

Especificações técnicas

Identificação do modelo

Modelo: PCWE-2P-200
Código de compra NOVUS: 8823223200
Linha: PCWE, com Limite de Carga
Configuração: 2 fases controladas

Potência e proteção

Corrente de carga: 200 A
Tensão de carga (MAIN POWER): 180~440 Vca; 50/60 Hz
Proteção: Fusível 200 A ultrarrápido incorporado
Corrente de surto (10 ms): 5400 A
Ventilador: 220 Vca
Alarme: Relé SPST; 3 A / 250 Vca
Rigidez dielétrica entre partes: 2500 V

Comando e controle

Sinal de comando (INPUT): 0~20 mA; 4-20 mA; 0-5 V; 1-5 V; 0-10 V; 2-10 V; potenciômetro de 10 k, sendo 7 opções selecionáveis na configuração
Terminais do sinal de comando: 1, 2 e 3 da barra de conectores
Tipo de controle: Trem-de-Pulso. A disponibilidade do Ângulo de Fase neste modelo não é afirmada: a nota oficial exclui os modelos bifásicos e este modelo é classificado pelo manual como trifásico com duas fases controladas, sem declaração explícita do fabricante
Trem-de-Pulso: a potência é controlada pela quantidade de ciclos da rede aplicada à carga; aciona no cruzamento por zero da tensão e desliga no cruzamento por zero da corrente
Alimentação de controle (AUX. POWER): 220 Vac
Controle manual: por teclado, por potenciômetro na entrada Input ou por potenciômetro na entrada Limit, conforme a posição da entrada digital MANUAL
Limite de Carga: potenciômetro de 10 k na entrada Limit, com a entrada digital MANUAL fechada em AUTO. O fabricante adverte que esse limite não controla a corrente de carga: ele limita a parcela de cada ciclo da rede aplicada à carga ou a quantidade de ciclos aplicados
Indicação no display: percentual de potência entregue, corrente de carga ou percentual manual
Offset: -99 % a 99 %

Condições gerais

Temperatura de operação: -10 a 60 °C
Gabinete plástico: ABS+PC / UL-94V0
Instalação: fixação vertical no fundo de painel, com área livre para circulação de ar
Diagrama de conexões elétricas: Figura 8 do manual
Certificações exibidas na página do produto: ISO 9001, REACH Compliance e RoHS
