Descrição do produto

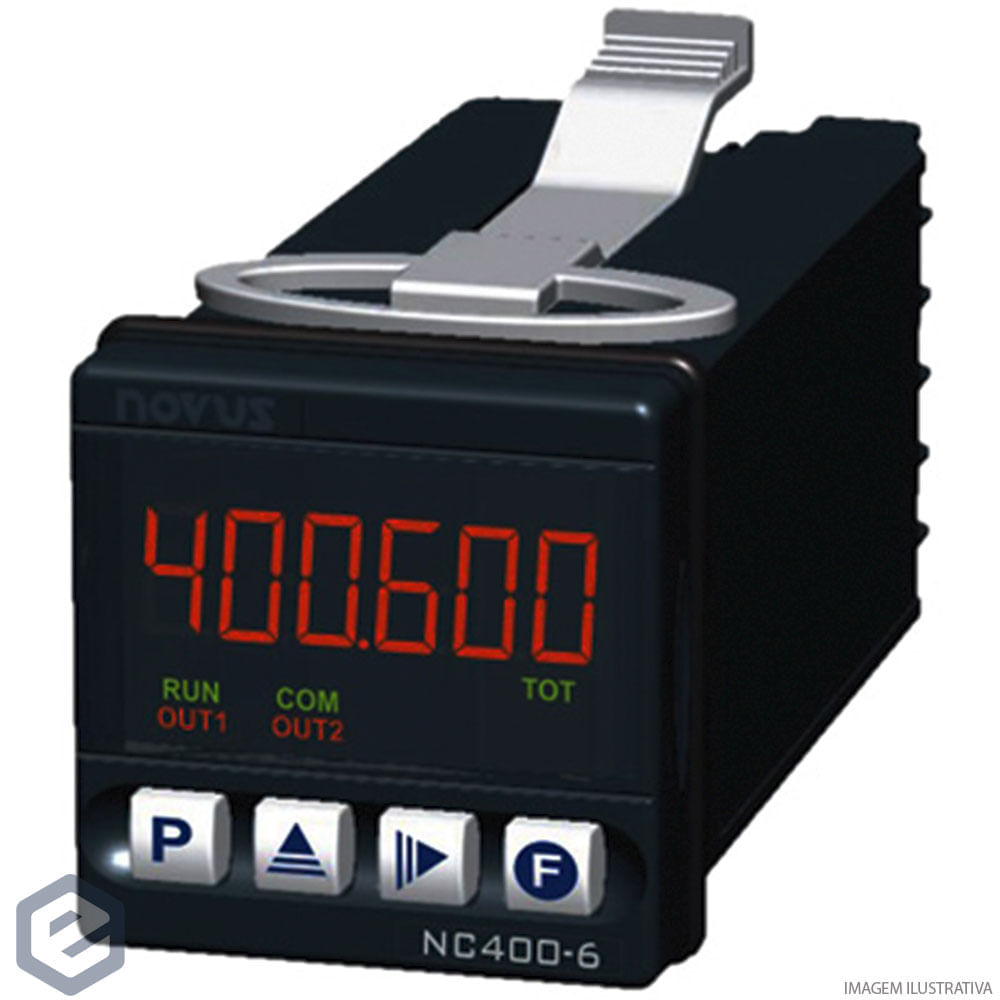

O NC400-6 é um contador eletrônico de painel com display vermelho de 6 dígitos de 12 mm de altura, que acumula em um só equipamento as funções de contador principal, contador de bateladas e totalizador. As duas saídas têm presets independentes e podem ser acionadas pelo valor de contagem, de batelada ou de totalização, cada uma com acionamento temporizado próprio.

As duas entradas de contagem aceitam sensores de contato seco, pulso de tensão, NPN ou PNP, e os sensores podem ser alimentados pela fonte auxiliar interna de 12 Vcc. Os modos de contagem são configuráveis como progressivo, regressivo, quadratura, soma ou subtração, com diversos modos manuais e automáticos de reset — o reset manual pode vir de uma entrada digital ou de uma tecla do painel frontal.

Benefícios e composição

Opcional de fábrica — definido no código de compra, não vendido avulso

O código de identificação do NC400-6 tem o formato NC400-6 - [RR ou RP] - [485] - [24V]:

Saídas: RR = OUT1 Relé e OUT2 Relé; RP = OUT1 Pulso e OUT2 Relé. Nesta versão: 2 saídas a relé SPST (OUT1 relé e OUT2 relé).
Comunicação digital: em branco = sem serial; 485 = serial RS485 com protocolo Modbus. Nesta versão: sem comunicação serial.
Alimentação: em branco = 100 a 240 Vca/cc; 24V = 12 a 24 Vcc / 24 Vca. Nesta versão: 24 Vca/cc.

Acessórios vendidos à parte

8700000010 — Placa RS485 p/ NC400, N1100 ou N1200. Atenção: é a placa avulsa, para instalar em equipamento que saiu de fábrica sem serial. Não confundir com o opcional 485 do código de compra.
8990000040 — Caixa plástica NOVUS 48X48 mm.
8850000020 — Adaptador metálico p/ painel 96x96/48x48 mm.

Conteúdo e configuração deste código

Incluído

Display vermelho de 6 dígitos com 12 mm de altura.
3 entradas — COUNT1 (contagem principal), COUNT2/HOLD (segunda contagem ou retenção) e RESET. Todas aceitam contato seco, pulso de tensão, NPN ou PNP, mas todas devem receber o mesmo tipo de sinal.
3 contadores independentes: principal (2 setpoints), de bateladas (1 setpoint) e totalizador (1 setpoint).
2 saídas a relé SPST (OUT1 relé e OUT2 relé)
Fonte de tensão auxiliar de 12 Vcc (±10 %) / 50 mA nos terminais 7 e 8 para alimentar os sensores. Não é isolada das entradas.
Bateria de lítio CR2032 para retenção dos contadores, com autonomia típica em torno de 8 meses. A configuração fica retida por no mínimo 10 anos em memória E2PROM.
Teclado frontal de 4 teclas, com a tecla F programável pelo parâmetro F.Func, e sinalizadores RUN, PM, TOT, OUT1, OUT2, HOLD, COM, OVFL, MIN e MAX.
Proteção da configuração por senha, com senha mestra e ciclo de configuração de hardware protegido.
Fator de escala ajustável de 0,00001 a 9,99999.
Tratamento de overflow e underflow com sinalizador OVFL: nenhum setpoint ou saída é acionado enquanto o OVFL estiver ativo, exceto desligamentos por tempo.
Presilhas de fixação em painel; a parte interna pode ser removida sem desfazer as conexões elétricas.

Aplicações do produto

Contagem de peças e eventos com sensores de proximidade NPN ou PNP, contato seco (chaves, relés, fins de curso) ou pulso de tensão.
Contagem de bateladas: o contador de bateladas conta quantas vezes o Setpoint 2 do contador principal foi atingido e dispara ação configurável ao atingir o próprio setpoint.
Totalização de produção: o totalizador acumula o contador principal ou o número de bateladas concluídas.
Medição de deslocamento e posição com encoder incremental, pelos modos de contagem em quadratura e quadratura 2x usando as entradas COUNT1 e COUNT2.
Contagem de acionamentos de contatos eletromecânicos, com o modo de contagem lenta, que aplica filtro ao sinal de entrada.
Leitura direta em unidade de engenharia, pelo fator de escala ajustável de 0,00001 a 9,99999.
Montagem em painel de controle, no formato 1/16 DIN, com recorte de 45,5 x 45,5 mm.

Advertência do fabricante: os relés de saída do NC400-6 não proporcionam proteção para todas as condições de falha. Em aplicações com risco de dano físico, instale equipamento de proteção independente.

Especificações técnicas

Configuração desta versão

Saídas: 2 saídas a relé SPST (OUT1 relé e OUT2 relé)
Comunicação digital: sem comunicação serial
Alimentação: 12 a 24 Vcc / 24 Vca (−10 % / +20 %)
Consumo: 9 VA máximo

Entradas

Entradas: 3 — COUNT1, COUNT2 e RESET, configuráveis para NPN, PNP, contato seco ou pulso de tensão
Nível baixo: menor que 2 Vcc
Nível alto: maior que 3 Vcc
Impedância de entrada: 4700 Ω
Tensão máxima de entrada: ±30 Vcc
Polarização de entrada contato seco: 5 V / 4700 Ω
Frequência máxima de contagem (onda quadrada): 20 kHz na entrada COUNT1 com Coun.tY = 1 e COUNT.UP menor que 12; 4 kHz na entrada COUNT2 nas mesmas condições; 55 Hz com Coun.tY = 0 e Coun.UP menor que 12; 4 kHz em ambas as entradas com Coun.UP igual ou maior que 12
Modos de contagem: Up, Down, Add/Add, Add/Sub, Sub/Add, Sub/Sub, seleção externa de UP/DOWN, Quadratura e Quadratura 2x
Fator de escala: 0,00001 a 9,99999

Saídas

Saída a relé: SPST 3 A @ 250 Vca
Saída pulso: 5 Vcc, impedância de saída 100 Ω
Temporização de acionamento das saídas: 0,00 a 9999,99 s
Precisão da temporização: 3 %
Tempo de resposta na ativação de saídas, efetivação de reset e contagem de bateladas: 0,5 a 5 ms
Fonte de tensão auxiliar: 12 Vcc (±10 %) / 50 mA, não isolada das entradas

Ambiente, gabinete e normas

Temperatura de operação: 0 a 50 °C
Umidade relativa máxima: 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
Dimensões: 48 x 48 x 110 mm
Recorte para fixação no painel: 45,5 x 45,5 mm
Painel frontal: IP65, policarbonato UL94 V-2
Caixa: IP20, ABS+PC UL94 V-0
Proteção do painel: atende NEMA 4X uso interno; categoria de instalação II; grau de poluição 2; altitude menor que 2000 m
Bateria: lítio CR2032, autonomia típica em torno de 8 meses
Retenção dos parâmetros de configuração: mínimo de 10 anos em memória E2PROM
EMC: EN 61326-1:1997 e EN 61326-1/A1:1998
Segurança: EN61010-1:1993 e EN61010-1/A2:1995

Terminais

1 e 2: alimentação (POWER)
3 e 4: OUT2 — sempre relé
5 e 6: OUT1 — relé ou pulso conforme a versão
7 e 8: saída da fonte auxiliar 12 Vcc
9: comum
10: RESET
11: COUNT2
12: COUNT1

Divergências registradas entre a página do fabricante e o Manual V1.2x F, arbitradas pelo manual: a página publica saída a relé de 1,5 A @ 240 Vca (manual: 3 A @ 250 Vca), consumo de 3 VA (manual e etiqueta do produto: 9 VA) e ambiente de 5 a 50 °C com 30 a 85 % UR (manual: 0 a 50 °C com derating de umidade).

Documentação

NC400-6 - Manual de Instruções V1.2x F (PT), 22 páginas, com anexo de protocolo de comunicação e tabela de registradores
NC400-6 - CE - D.O.C. — Declaração de Conformidade CE
