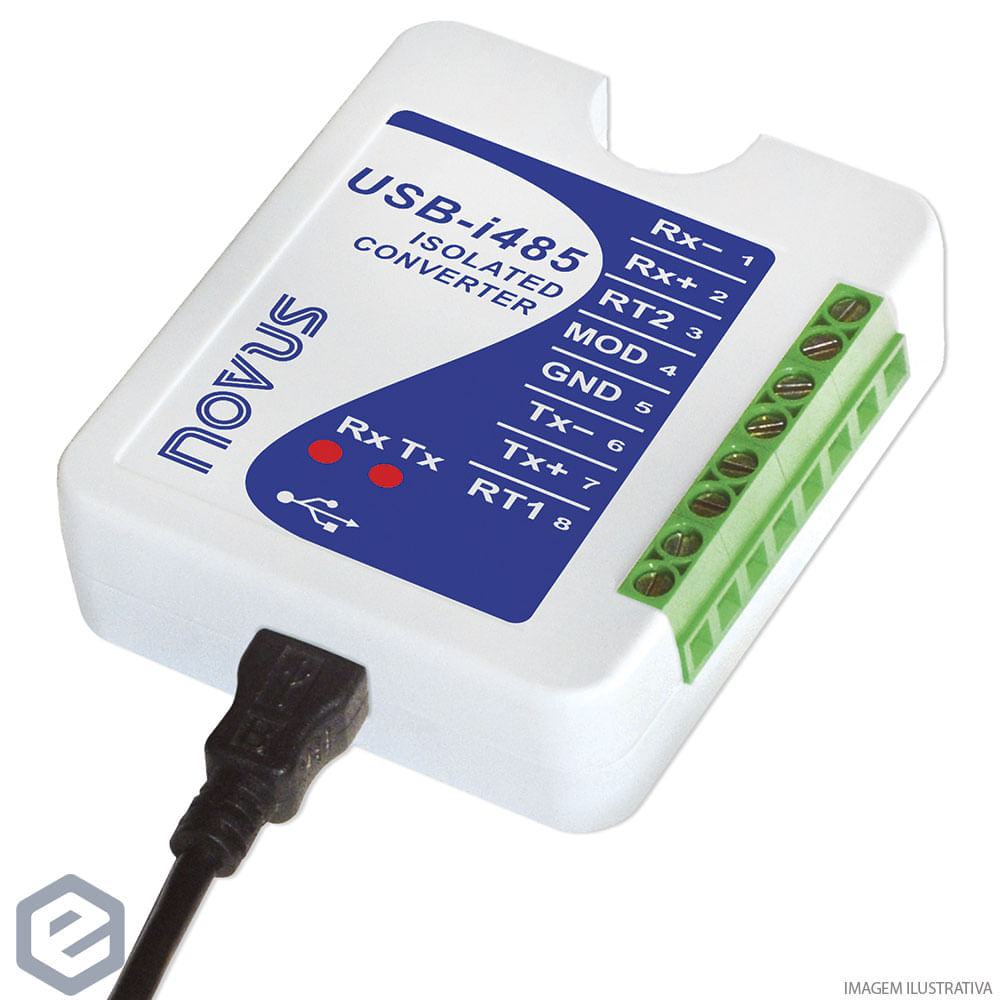

CONVERSOR USB-I485 - NOVUS

Cód.

8816001039

De: R$ 0,00Por: R$ 1.242,64ou 4X de R$ 310,66

A vista no boleto ou pix, 5% de desconto

Comprar

Calcule o valor do frete e prazo de entrega para a sua região

Pagamento

Cartões de Crédito e Boleto

PIX e Criptomoedas

Descrição

Descrição do produto

O conversor USB-i485 é a solução para a interface entre o computador e barramentos de comunicação industrial RS485 ou RS422. Ao ser ligado à porta USB de um computador, é automaticamente detectado e instalado como uma porta COM nativa, compatível com qualquer aplicativo existente de comunicação serial. Múltiplos conversores podem ser instalados com hubs USB, permitindo configurar um sistema multi-serial sem preocupação com configurações de IRQ ou DMA.

A isolação galvânica de 1500 Vcc entre as portas USB e RS485/RS422 protege o computador de picos, surtos e erros de ligação no barramento de comunicação.

O conversor pode ser configurado para ligação em redes RS422, RS485 a 4 fios (Full Duplex) ou RS485 a 2 fios (Half Duplex). Operando em RS485 a 2 fios, o controle do fluxo de dados é automático. Dois barramentos RS485 a 2 fios podem ser ligados ao conversor, duplicando o número de dispositivos remotos que podem ser instalados.

Benefícios e composição

Opcional de fábrica

Não há opcional de fábrica publicado: o produto tem modelo único.

Driver

O driver de porta serial virtual (Virtual COM) está disponível para Windows, MAC e Linux, em download gratuito. O fabricante do chip conversor é a FTDI Chip, e a NOVUS indica em sua página oficial o repositório de drivers do fabricante do chip. Nenhum driver acompanha mídia física.

Conteúdo e configuração deste código

Incluído

Cabo USB de 1,5 m com plugs Mini-B e A — o fabricante registra que o conversor acompanha o cabo.
Resistores de terminação internos de 120 Ω, habilitados por jumper.
Jumper de seleção RS485 ou RS422.
Controle de fluxo automático para RS485 Half Duplex.
Isolação galvânica de 1500 Vcc entre a interface USB e a interface RS485/RS422.
2 LEDs indicadores de transmissão (TX) e recepção (RX) de dados.
Alimentação pelo próprio barramento USB — não requer fonte externa.
Alojamento em ABS.

Acessório vendido à parte

A página oficial do produto não lista acessórios vendidos à parte.

Aplicações do produto

Configuração e diagnóstico dos módulos da linha DigiRail, para a qual o conversor é listado como acessório oficial pelo fabricante.
Ligação de controladores NOVUS com interface RS485 ao computador, para acompanhamento do processo em software supervisório — arquitetura publicada pelo fabricante em aplicação de pasteurização na indústria de alimentos e bebidas, com o conversor conectando o controlador ao software de registro gráfico.
Acesso a qualquer barramento industrial RS485 ou RS422 a partir de um computador, por aplicativos de comunicação serial já existentes.
Montagem de sistemas multi-serial com vários conversores em hubs USB.
Proteção do computador contra picos e surtos provenientes do barramento de campo.

Especificações técnicas

Interfaces

Interface com o computador: USB V1.1 Plug and Play
Driver de porta serial virtual: Windows, MAC e Linux
Interfaces de campo: RS485 Half Duplex (dois barramentos); RS485 Full Duplex; RS422
Protocolo de comunicação: selecionável RS485 ou RS422 por jumper
Controle de fluxo: automático para RS485 Half Duplex

Rede e desempenho

Taxa de comunicação: 300 bps a 250 kbps
Comprimento máximo dos cabos RS485/RS422: 1200 m
Número máximo de dispositivos na rede RS485 (1/4 UL, considerando dispositivos com carga unitária de 12 kΩ) — Half Duplex: 2 x 128 dispositivos
Número máximo de dispositivos na rede RS485 (1/4 UL) — Full Duplex: 128 dispositivos
Resistores de terminação internos: 120 Ω, habilitados por jumper

Proteção, alimentação e mecânica

Alimentação: pelo barramento USB, com consumo menor que 100 mA
Isolação: 1500 Vcc por 1 minuto entre a interface USB e a interface RS485/RS422
Proteção no barramento RS485/RS422: ±60 Vcc, 15 kV ESD
Conexão USB: conector Mini-B, com cabo de 1,5 m com plugs Mini-B e A acompanhando o produto
Conexão RS485/RS422: conector para fios até 1,5 mm² (16 AWG)
LEDs de status: transmissão e recepção de dados
Alojamento: em ABS, 70 x 60 x 18 mm
Ambiente de operação: 0 a 50 °C, 10 a 90 % UR sem condensação
Certificações: CE, produto Classe A

Modos de ligação

RS485 Half Duplex (2 fios): dois barramentos independentes podem ser ligados ao conversor, duplicando o número de dispositivos remotos
RS485 Full Duplex (4 fios): o terminal MOD (pino 4) deve ser interligado ao terminal GND (pino 5). Um par de fios transporta os dados do conversor para os dispositivos e o outro par, dos dispositivos para o conversor. Para equilíbrio de tensão, deve-se interligar o terminal comum GND aos terminais correspondentes de cada dispositivo
RS422: a ligação descrita para RS485 Full Duplex atende e supera as especificações da interface RS422

Documentação

Conversor USB-i485 - Manual (PT)
USB-i485 - Folheto Comercial (PT)
USB-i485 - CE - Declaração de Conformidade
Guia de Seleção - Gateways

Perguntas frequentes

Qual é a alimentação deste equipamento?
pelo barramento USB, com consumo menor que 100 mA.

Ficha técnica

Marca: NOVUS
Modelo / variante: USB-i485 — conversor digital USB para RS485 Half Duplex, RS485 Full Duplex ou RS422 (modelo único)
Código do fabricante: 8816001039
Referência EquipaBR: 8816001039
Linha de negócio: ACD
Status de catálogo: VIGENTE
Alimentação: pelo barramento USB, com consumo menor que 100 mA
Certificações: CE, produto Classe A

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
