Descrição do produto

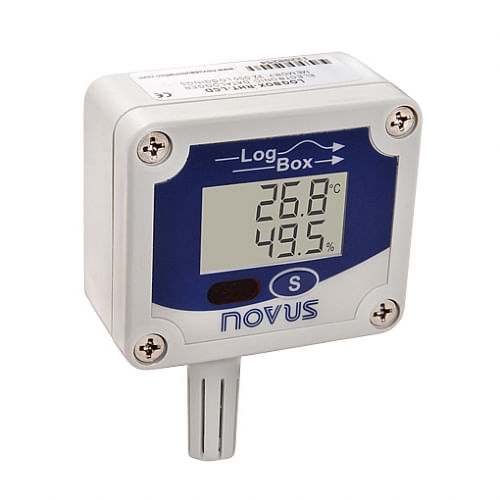

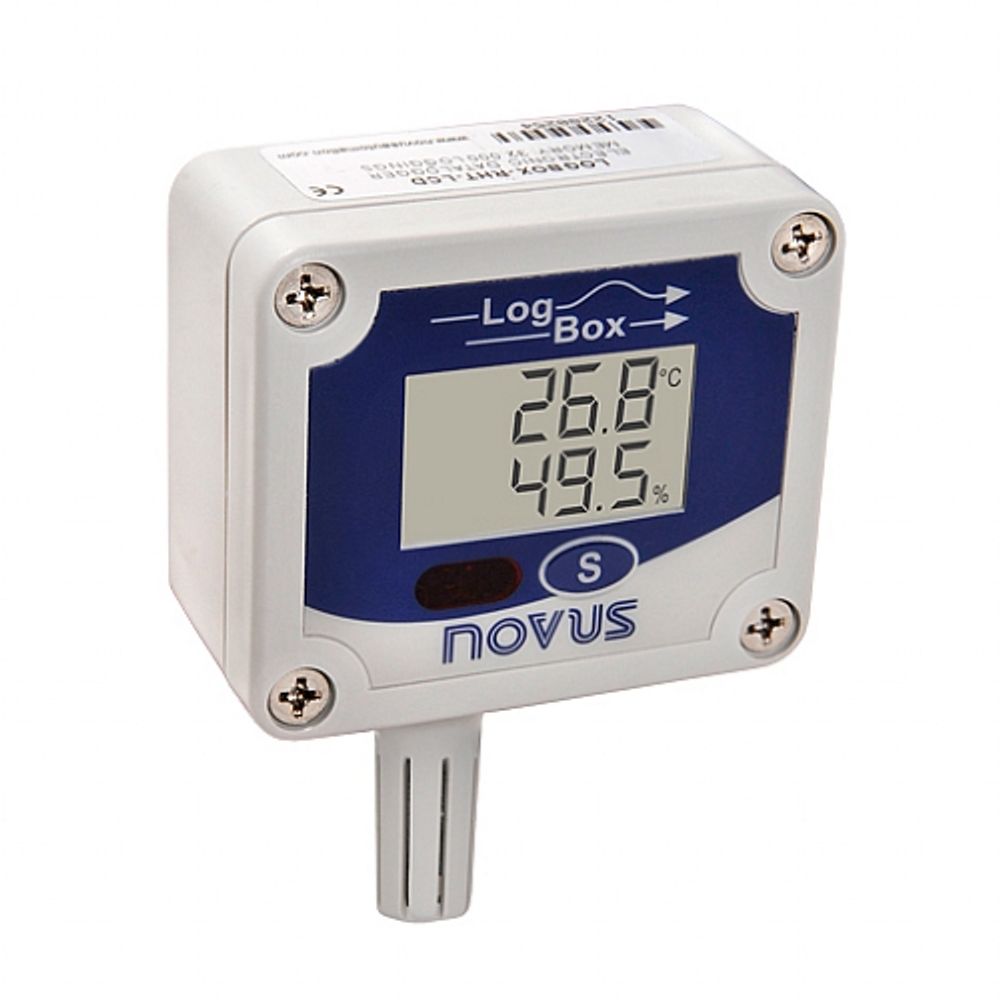

O LogBox-RHT-LCD é um data logger de 2 canais com sensores de temperatura e umidade relativa integrados, para medições em transporte, estocagem de perecíveis e auditoria de processos. Os valores medidos são exibidos no display LCD do próprio registrador, que também mostra os valores mínimo e máximo ocorridos durante as aquisições de cada canal.

O canal de umidade pode ser configurado para representar a Umidade Relativa medida ou a temperatura do Ponto de Orvalho. No frontal estão o botão START/STOP - que pode ser configurado para iniciar ou parar as aquisições e também serve para navegar entre as telas -, o sinalizador de estado (LOG), os sinalizadores de alarme (AL1 e AL2) e o sinalizador de comunicação infravermelha (COM).

A programação e a coleta são feitas por uma interface de comunicação infravermelha conectada à porta USB do PC, com o software NXperience em ambiente Windows, que permite configuração, coleta, plotagem, análise e exportação dos registros. O registrador conta ainda com um modo de economia de bateria (idle), em que não faz aquisições nem comunica, e no qual sempre fica após o reset.

Benefícios e composição

Sensores integrados (incluídos): temperatura e umidade relativa, no próprio corpo do registrador.
Display LCD (incluído): mostra os valores medidos, o canal selecionado, o símbolo de bateria fraca e os valores mínimo e máximo de cada canal.
Botão START/STOP (incluído): configurável para iniciar ou parar as aquisições; também usado para navegar entre as telas.
Sinalizadores (incluídos): estado (LOG), alarme (AL1 e AL2) e comunicação infravermelha (COM).
Memória (incluída): 32.000 registros com um canal ou 16.000 com dois canais.
Bateria (incluída): lítio de 3,6 V, tamanho 1/2 AA, interna e substituível.
Modo de economia de bateria (incluído): modo idle, de baixo consumo, no qual o registrador não comunica nem atualiza as medidas.
Opcionais de fábrica: nenhum - o catálogo oficial tem um único código, sem campos de seleção. Não existe variante sem display nem variante de faixa.
Acessório vendido à parte: Interface Ótica IR-LINK3 (USB / IR), código 8813099050. É necessária para operar: o manual afirma que a comunicação entre registrador e computador é realizada com o auxílio do dispositivo Interface de Comunicação IR-Link e que a configuração será passada ao registrador por meio dele.
Pontas de medição RHT opcionais: existe documento oficial sobre pontas de medição opcionais, mas a NOVUS não publica código de compra para elas nas abas de modelos ou de acessórios deste produto - não há item a cadastrar.

Aplicações do produto

Transporte de produtos sensíveis a temperatura e umidade.
Estocagem de perecíveis.
Auditoria de processos.
Cadeia do frio e logística, conforme as tags oficiais do produto.
Monitoramento de ponto de orvalho, usando a configuração alternativa do canal de umidade.

Especificações técnicas

Sensor de temperatura

Faixa de medida: -40,0 °C a 80,0 °C
Resolução: 0,1 °C - 14 bits (16383 níveis)
Tempo de resposta: até 30 segundos com ar em movimento lento

Sensor de umidade

Faixa de medida: 0,0 a 100,0 %RH, sem condensação
Resolução: 0,1 %RH - 12 bits (4095 níveis)
Tempo de resposta: 8 segundos com ar em movimento suave, de 20 a 80 %RH
Faixa do ponto de orvalho: -40,0 °C a 100,0 °C, com resolução de 0,1 °C
Correção de erro: o parâmetro Offset do software NXperience permite eliminar o erro de medida encontrado

Registro e memória

Capacidade de memória: 32.000 registros com um canal ou 16.000 registros com dois canais
Intervalo de aquisição: programável entre 1 segundo e 18 horas
Início de aquisição: imediato, pelo botão de disparo, em data e hora programada ou por setpoint programado
Fim de aquisição: por memória cheia, por data e hora, por número de aquisições ou memória circular
Tempo de transferência registrador para PC: proporcional ao número de registros; 40 segundos para 16.000 registros

Comunicação e software

Comunicação infravermelha: 50 cm, com ângulo de 30°
Interface com o PC: Ir/USB ou Ir/Serial
Interface necessária: Interface Ótica IR-LINK3, vendida à parte
Software NXperience: configurador para Windows 10, 8, 7 e XP
Software LogChart II: configurador para Windows 7, Vista, XP, 2000, NT e 98
Idiomas do software: menus em português, inglês, francês ou espanhol

Alimentação

Alimentação: bateria de lítio de 3,6 Vcc, tamanho 1/2 AA, interna e substituível
Autonomia estimada: superior a 200 dias, com uma coleta semanal dos dados. A vida útil pode diminuir se os dados forem coletados com frequência e o intervalo entre aquisições for muito baixo

Características físicas e ambientais

Temperatura de trabalho do registrador: -40 °C a 70 °C
Grau de proteção - aba de detalhes do site: IP65 para a eletrônica e IP40 para o sensor
Grau de proteção - manual V2.0x A: produto adequado para aplicações que requeiram grau de proteção de até IP40
Material - aba de detalhes do site: ABS+PC anti-chama
Material - manual V2.0x A: policarbonato
Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

LogBox-RHT-LCD - Manual (português)
LogBox-RHT-LCD - Folheto Comercial (português)
LogBox-RHT-LCD - Optional RHT measuring tips
Guia de Seleção - LogBox (português)

Perguntas frequentes

Qual é a alimentação deste equipamento?
bateria de lítio de 3,6 Vcc, tamanho 1/2 AA, interna e substituível.

Qual é a resolução?
0,1 °C - 14 bits (16383 níveis).

Ficha técnica

Marca: NOVUS
Modelo / variante: Registrador Eletrônico de Umidade e Temperatura com display LogBox-RHT-LCD (modelo único)
Código do fabricante: 8813003005
Referência EquipaBR: 8813003005
Linha de negócio: ACD
Status de catálogo: VIGENTE
Resolução: 0,1 °C - 14 bits (16383 níveis)
Alimentação: bateria de lítio de 3,6 Vcc, tamanho 1/2 AA, interna e substituível
Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes
