Descrição do produto

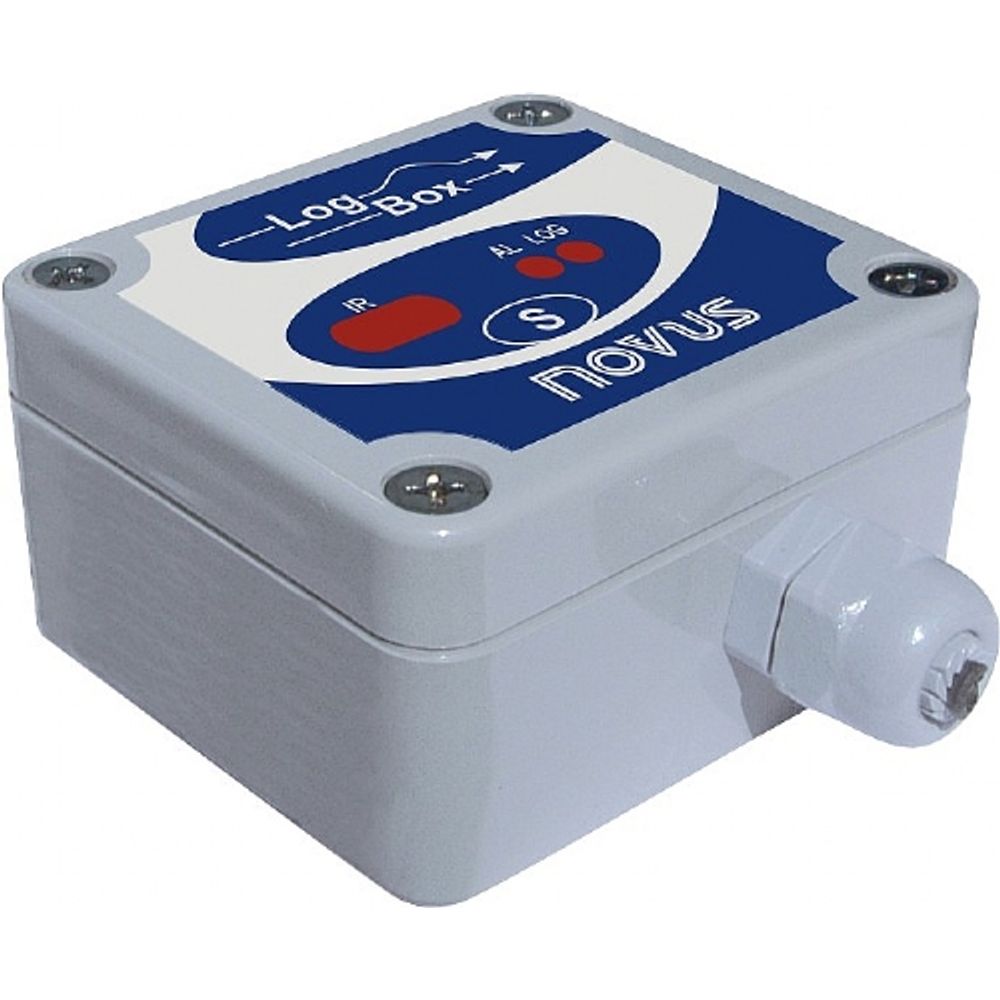

O LogBox-DA é um registrador eletrônico portátil de dois canais para medição e registro de dados, amplamente utilizado no setor de saneamento. O canal 1 realiza a contagem de pulsos elétricos digitais - do tipo pulso de tensão, contato seco ou coletor aberto - e o canal 2 mede sinais analógicos selecionáveis por chave interna.

A configuração e a coleta são feitas por comunicação ótica infravermelha, sem contato, com o software NXperience em ambiente Windows. O registrador dispõe de uma chave eletrônica auxiliar que pode ser ligada em série com a alimentação de instrumentos externos conectados ao canal 2, fechando o circuito apenas no instante das aquisições. A alimentação do próprio LogBox-DA vem exclusivamente da bateria interna de lítio de 3,6 V (1/2 AA).

Esta é a versão com grau de proteção IP67: totalmente protegida contra a entrada de poeira e contra imersão em água, conforme a norma NBR-6146. Nela as conexões são externas - um conector disponibiliza o acesso aos canais de entrada do lado de fora do alojamento, e a tampa só deve ser retirada para trocar a bateria. Dois cabos de conexões externas acompanham o produto neste código.

Benefícios e composição

Entrada digital (incluída): canal 1, para contagem de pulsos do tipo NPN, PNP, pulso de tensão ou contato seco.
Entrada analógica (incluída): canal 2, selecionável por chave interna entre 0 a 20 mA, 4 a 20 mA, 0 a 50 mV e 0 a 10 V.
Dois cabos de conexões externas (INCLUÍDOS neste código): o manual é literal na seção Desembalagem - os dois cabos de conexões externas são fornecidos somente para o modelo com grau de proteção IP67, que é este.
Chave eletrônica auxiliar (incluída): circuito de comutação para alimentação de transdutores externos.
Memória (incluída): 64.000 registros com um canal habilitado ou 32.000 com dois canais.
Relógio de tempo real (incluído).
Sinalização (incluída): indicação do modo de funcionamento e de alarme.
Bateria (incluída): lítio de 3,6 V, tamanho 1/2 AA, interna.
Opcional a pedido, sem código publicado: o manual registra que, quando solicitado, é possível instalar um segundo conector para disponibilizar os terminais da chave eletrônica. A NOVUS não publica código de compra para essa opção - consultar o fabricante.
Opcionais de fábrica: nenhum opcional selecionável dentro deste código; o tipo de sinal do canal analógico é definido por chave e jumper internos.
Acessório vendido à parte: Interface Ótica IR-LINK3 (USB / IR), código 8813099050, necessária para a comunicação com o computador.

Aplicações do produto

Setor de saneamento, citado pela NOVUS como uso amplo deste registrador.
Medição de vazão de líquidos por contagem de pulsos: o manual descreve o Fator do Sensor como otimizado para medir vazão em litros por pulso.
Instalações sujeitas a imersão ou a lavagem intensa, em que o grau IP67 é requisito.
Pontos de medição em que abrir a caixa para conectar os sinais é inviável, já que neste modelo as conexões são externas.
Aplicações com sensor de nível e sensor indutivo, conforme as tags oficiais do produto.

Especificações técnicas

Canal 1 - entrada digital

Tipos de entrada: NPN, PNP, pulso ou contato seco
Nível lógico 0: 0,0 até 1,0 Volts
Nível lógico 1: 2,0 até 24,0 Volts
Frequência máxima: 4000 Hz para NPN, PNP e pulso; 20 Hz para contato seco, com debounce interno
Impedância: NPN, PNP e pulso: 105 kΩ; contato seco: capacitância de 100 nF
Contagem máxima: 65.535 por período
Configuração: intervalo de contagem e fator de escala totalmente configuráveis

Canal 2 - entrada analógica

Tipos de entrada: 0 a 20 mA, 4 a 20 mA, 0 a 50 mV e 0 a 10 Vcc, selecionáveis por chave interna
Resolução: 14 bits ou 16.384 níveis
Precisão: 0,2 % da faixa do sinal da entrada
Impedância: 0 a 20 mA e 4 a 20 mA: 120 Ω; 0 a 50 mV: muito maior que 10 MΩ; 0 a 10 Vcc: maior que 120 kΩ
Modos de registro: instantâneo, médio, mínimo ou máximo

Registro e memória

Capacidade de memória: 64.000 registros com um canal ou 32.000 registros com dois canais
Intervalo entre registros: programável de 1 s a 18 h
Início das aquisições: imediato, em data e hora programável, pelo botão, por entrada digital ou via software
Fim das aquisições: por memória cheia, data e hora, memória circular ou número de aquisições
Repetição: diária
Relógio: de tempo real

Comunicação e software

Comunicação: ótica infravermelha, sem contato, a distâncias de até 50 cm
Interface necessária: Interface Ótica IR-LINK3, vendida à parte
Software de configuração e coleta: para Windows XP, Vista e 7

Alimentação

Alimentação: exclusivamente pela bateria interna
Bateria: lítio de 3,6 V, tamanho 1/2 AA
Autonomia estimada: 200 dias, fazendo uma coleta de dados semanal e com intervalo de aquisição de 5 minutos. A vida útil da bateria depende diretamente da frequência de coleta dos dados

Características físicas e ambientais

Temperatura de operação: -40 °C a 70 °C
Grau de proteção deste código: IP67 - totalmente protegido contra a entrada de poeira e contra imersão em água, conforme NBR-6146
Conexões: externas, por conector que disponibiliza o acesso aos canais de entrada. A tampa só deve ser retirada para trocar a bateria
Material do gabinete: caixa em ABS com policarbonato; película em policarbonato
Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

LogBox-DA - Manual (português)
LogBox-DA - Folheto Comercial (português)
Guia de Seleção - LogBox (português)
CE - D.O.C. LogBox DA

Perguntas frequentes

Qual é a resolução?
14 bits ou 16.384 níveis.

Este modelo tem comunicação serial?
ótica infravermelha, sem contato, a distâncias de até 50 cm.

Em que faixa de temperatura o equipamento opera?
-40 °C a 70 °C.

Ficha técnica

Marca: NOVUS
Modelo / variante: LogBox-DA-64k IP67 - 1 entrada digital e 1 entrada analógica
Código do fabricante: 8813001011
Referência EquipaBR: 8813001011
Linha de negócio: ACD
Status de catálogo: VIGENTE
Resolução: 14 bits ou 16.384 níveis
Comunicação: ótica infravermelha, sem contato, a distâncias de até 50 cm
Temperatura de operação: -40 °C a 70 °C
Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes
