Descrição do produto

O LogBox-AA é um data logger com duas entradas universais multi-sensor para medição de sinais analógicos, individualmente configuráveis para Pt100, termopar dos tipos J, K, T, E, N, R, S ou B, tensão (0 a 50 mV ou 0 a 10 V) ou corrente (0 a 20 mA ou 4 a 20 mA). É um dispositivo autônomo, alimentado exclusivamente por bateria interna de lítio de 3,6 V (1/2 AA).

A configuração e a coleta são feitas pelo software NXperience para Windows, que também permite plotagem, análise e exportação dos registros históricos. A comunicação entre o LogBox-AA e o computador é ótica infravermelha, sem contato. Além da configuração por software, o tipo de sinal de cada canal exige o posicionamento dos jumpers internos correspondentes.

Esta é a versão com grau de proteção IP65: totalmente protegida contra a entrada de poeira e contra jatos de água, conforme a norma NBR-6146. Nela as conexões são internas, sendo necessário retirar a tampa para acessar os terminais e o jumper de configuração; os fios entram pelo prensa-cabos inferior. É também a única versão em que o circuito de comutação para alimentação de transdutores externos está disponível.

Benefícios e composição

• Entradas analógicas (incluídas): duas entradas universais multi-sensor, individualmente configuráveis.
• Circuito de comutação (INCLUÍDO apenas nesta versão IP65): a aba oficial de detalhes é explícita - circuito de comutação para alimentação de transdutores externos, somente modelo IP65. No manual, esse recurso corresponde ao conector CN2, terminais 7, 8 e 9.
• Memória (incluída): 64.000 registros com um canal habilitado ou 32.000 com dois canais.
• Disparo externo (incluído): botão e entrada de sinal externo para iniciar e parar a aquisição.
• Relógio de tempo real (incluído).
• Bateria (incluída): lítio de 3,6 V, tamanho 1/2 AA, interna.
• Grau de proteção deste código: IP65, com conexões internas. Para conexões externas por conectores e grau IP67, o código é 8813002011.
• Cabos de conexão externa: NÃO se aplicam a este código - são os conectores externos do modelo IP67 que vêm acompanhados de cabos.
• Opcionais de fábrica: nenhum opcional selecionável dentro deste código. O tipo de sinal de cada canal é definido por software e por jumpers internos, não por dígito do código de compra.
• Acessório vendido à parte: Interface Ótica IR-LINK3 (USB / IR), código 8813099050. Único acessório publicado.

Aplicações do produto

• Registro de temperatura em túneis de congelamento de abatedores de aves - caso de aplicação publicado pela NOVUS.
• Medição de sinais analógicos de sensores industriais em locais difíceis e remotos, graças ao invólucro resistente.
• Monitoramento com sensor industrial de temperatura, sensor de nível industrial, sensor ótico industrial e sensor indutivo, conforme as tags oficiais do produto.
• Instalações em que o registrador deve alimentar o transdutor externo apenas no instante da aquisição, usando o circuito de comutação disponível nesta versão IP65.

Especificações técnicas

Entradas

• Número de entradas: duas, universais multi-sensor, individualmente configuráveis
• Tipos aceitos: Pt100; termopares J, K, T, E, N, R, S ou B; tensão 0 a 50 mV ou 0 a 10 V; corrente 0 a 20 mA ou 4 a 20 mA
• Normas das entradas: termopares conforme NBR 12771/99; Pt100 RTD conforme NBR 13773/97
• Resolução: 14 bits ou 16.384 níveis
• Resistência de entrada: 0-50 mV, Pt100 e termopares: maior que 10 MΩ; 0-10 V: maior que 1 MΩ; 0 a 20 mA e 4 a 20 mA: 100 Ω + 2 Vcc
• Configuração: além do software, é necessário posicionar os jumpers internos conforme o tipo de sinal

Exatidão (manual oficial)

• Termopares J, K e T: 0,25 % da faixa máxima ±1 °C
• Termopares N, R, S e B: 0,25 % da faixa máxima ±3 °C
• Pt100: 0,2 % da faixa máxima
• Corrente, mV e V: 0,2 % da faixa máxima

Faixas de medição por tipo de sensor

• Termopar J: -50 a 760 °C
• Termopar K: -90 a 1370 °C
• Termopar T: -100 a 400 °C
• Termopar N: -90 a 1300 °C
• Termopar R: 0 a 1760 °C
• Termopar S: 0 a 1760 °C
• Termopar B: 150 a 1820 °C
• Pt100: -200,0 a 650,0 °C
• Sinais lineares (0-50 mV, 4-20 mA, 0-20 mA, 0-10 Vcc): faixa programável de -32768 a 32767

Registro e memória

• Capacidade de memória: 64.000 registros com um canal ou 32.000 registros com dois canais
• Intervalo entre registros: programável de 1 s a 18 horas
• Início das aquisições: imediato, em data e hora programável ou via software
• Fim das aquisições: por memória cheia, data e hora, memória circular ou número de aquisições
• Disparo externo: botão e entrada de sinal externo para iniciar e parar a aquisição
• Repetição: diária
• Modos de aquisição: uma medição por período (instantâneo) ou dez medições por período, registrando a média, o mínimo ou o máximo

Comunicação e software

• Comunicação: ótica infravermelha, sem contato, a distâncias de até 50 cm
• Interface necessária: Interface Ótica IR-LINK3, vendida à parte
• Software de configuração e coleta: NXperience para Windows XP, Vista e 7

Alimentação

• Alimentação: exclusivamente pela bateria interna
• Bateria: lítio de 3,6 V, tamanho 1/2 AA
• Autonomia estimada: 200 dias, fazendo uma coleta de dados semanal e com intervalo de aquisição de 5 minutos. A vida útil da bateria depende diretamente da frequência de coleta dos dados

Características físicas e ambientais

• Temperatura de operação: -40 °C a 70 °C, exceto para termopares: 0 °C a 70 °C
• Grau de proteção deste código: IP65 - totalmente protegido contra a entrada de poeira e contra jatos de água, conforme NBR-6146
• Conexões: internas; é necessário retirar a tampa para acessar os terminais (CN1 para os canais 1 e 2; CN2 para a chave eletrônica e a entrada digital) e o jumper. Os fios entram pelo prensa-cabos inferior
• Material do alojamento: película em policarbonato; caixa em ABS com policarbonato
• Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

• LogBox-AA - Manual (português)
• LogBox-AA - Folheto Comercial (português)
• Guia de Seleção - LogBox (português)
• CE - D.O.C. LogBox-AA

Perguntas frequentes

Qual é a resolução?
14 bits ou 16.384 níveis.

Este modelo tem comunicação serial?
ótica infravermelha, sem contato, a distâncias de até 50 cm.

Em que faixa de temperatura o equipamento opera?
-40 °C a 70 °C, exceto para termopares: 0 °C a 70 °C.

Ficha técnica

• Marca: NOVUS

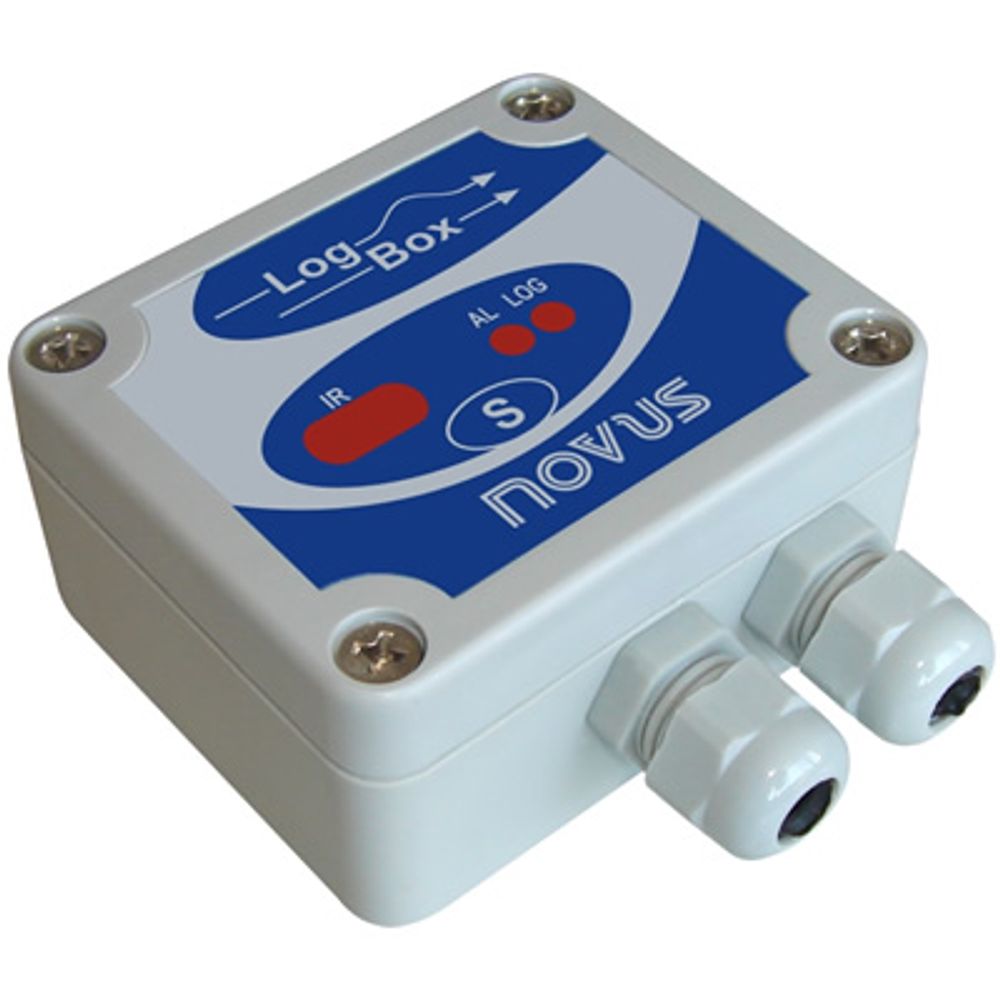

• Modelo / variante: Logbox-AA-64k IP65 - 2 entradas analógicas
• Código do fabricante: 8813002001
• Referência EquipaBR: 8813002001
• Linha de negócio: ACD
• Status de catálogo: VIGENTE
• Resolução: 14 bits ou 16.384 níveis
• Comunicação: ótica infravermelha, sem contato, a distâncias de até 50 cm
• Temperatura de operação: -40 °C a 70 °C, exceto para termopares: 0 °C a 70 °C
• Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
