Descrição do produto

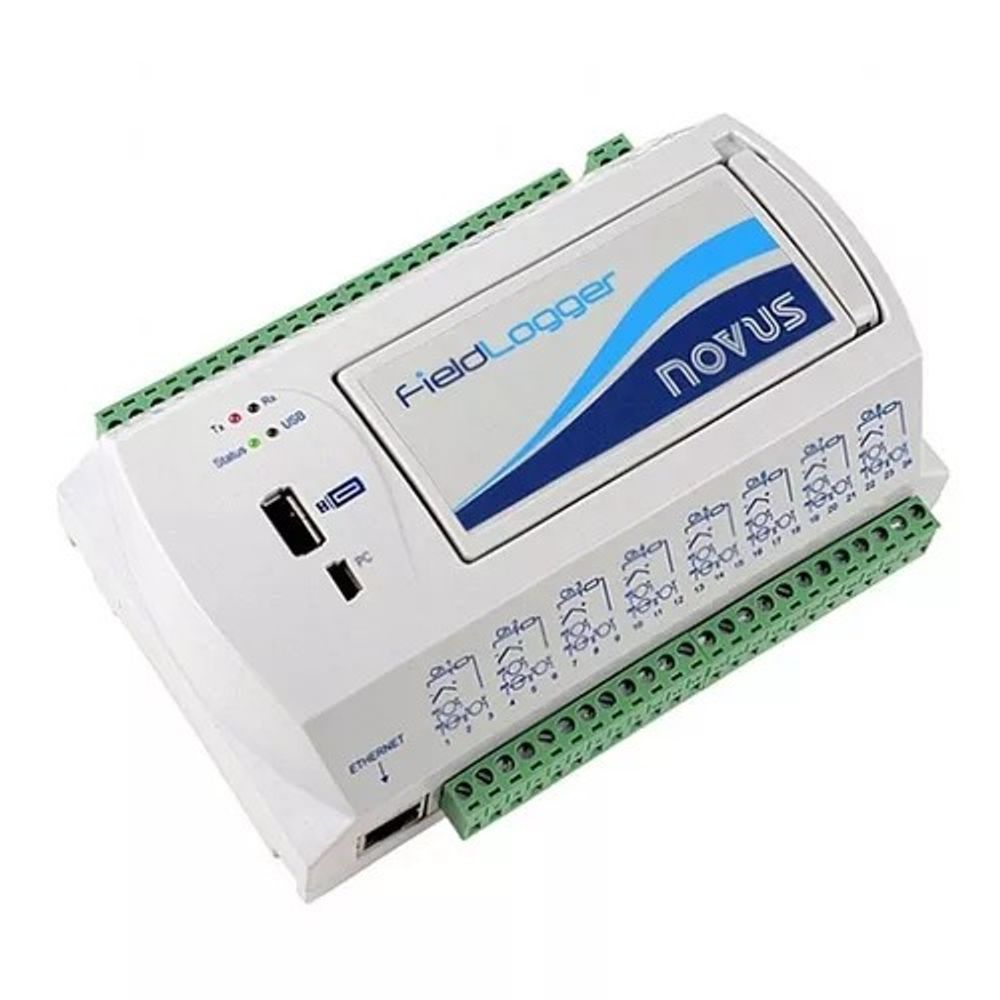

O FieldLogger é um registrador de dados industrial para monitoramento preciso e contínuo de temperatura, umidade e outras variáveis analógicas e digitais. Este código reúne 8 canais de entrada analógica universais com conversor A/D de 24 bits e taxa de leitura e registro de até 1000 leituras por segundo, 8 I/Os digitais configuráveis individualmente como entrada ou saída e 2 saídas a relé (NA, NF e comum).

A memória interna registra aproximadamente 512k registros (2.162.688 bytes de memória flash), com até 100 canais registráveis em taxa configurável. A descarga de dados é feita pelo software de configuração ou pela interface USB-host com pen drive. O equipamento conta ainda com 128 canais virtuais para funções matemáticas, trigonométricas e lógicas, e 32 alarmes configuráveis.

A descrição oficial deste código é USB, 512K LOGS, RS485, 24V: a comunicação se dá por interface USB e por uma interface RS485 com protocolo Modbus, e a alimentação é de 24 Vcc/ca. O manual oficial estabelece de forma literal que a saída auxiliar de 24 Vcc não é fornecida nos modelos 24 V - este código, portanto, não alimenta transmissores 4-20 mA pela saída auxiliar. O FieldLogger atende aos requisitos da FDA CFR 21 Parte 11 quando configurado pelo software NXperience Trust, e é homologado UL e CE.

Benefícios e composição

Itens inerentes a este código de compra:

• Entradas analógicas (incluídas): 8 canais universais para termopares, V, mV, mA, Pt100 e Pt1000, com conversor A/D de 24 bits e até 1000 leituras por segundo.
• I/Os digitais (incluídos): 8, configurados individualmente como entrada ou saída.
• Saídas a relé (incluídas): 2, com contatos NA, NF e comum.
• Interface USB (incluída): USB-device para configuração, monitoração e coleta, e USB-host para coleta por pen drive.
• Interface RS485 (incluída): uma interface, com protocolo Modbus RTU, conforme a descrição oficial do modelo.
• Interface Ethernet: não consta da descrição oficial deste código. Para Ethernet, usar os códigos 8812120000 ou 8812120004.
• Alarmes e canais virtuais (incluídos): até 32 alarmes e até 128 canais virtuais.
• Saída auxiliar 24 Vcc: não fornecida neste código. O manual oficial determina que os modelos 24 V não possuem essa saída.
• Bateria do relógio (incluída): lítio 3 V CR2032, já instalada de fábrica.
• Opcionais de fábrica: nenhum opcional selecionável dentro deste código.
• Interface Homem-Máquina: acessório vendido à parte, código 8812190950. Nenhum código de compra do FieldLogger acompanha IHM.
• Acessórios vendidos à parte: IHM FieldLogger (8812190950); kit para fixação remota da IHM com cabo de 1,8 m (8999900038); cartão SD 32 GB Classe 10 (8812199000); conversor USB-I485 (8816001039); fonte de alimentação 100-240 VAC / 12 VDC 1,5 A (8816060122); bateria de lítio 3 V CR2032 (8821000040).

Aplicações do produto

• Cadeias de frio: controle rigoroso de temperatura para garantir a qualidade e a segurança de produtos perecíveis.
• Armazéns de alimentos e farmacêuticos: monitoramento das condições de armazenamento para cumprimento de normas.
• Sistemas HVAC: controle e monitoramento em tempo real de equipamentos de climatização.
• Laboratórios e centros de pesquisa: registro e análise de dados ambientais críticos.
• Plantas fotovoltaicas: monitoramento de estações meteorológicas e variáveis-chave.
• Instalações alimentadas em 24 V que fazem coleta local por USB, pen drive ou rede RS485.

Especificações técnicas

Entradas e saídas

• Entradas analógicas: 8 canais universais - termopares, V, mV, mA, Pt100 e Pt1000
• Taxa de leitura e registro: até 1000 por segundo
• Resolução do conversor A/D: 24 bits
• I/Os digitais: 8, configurados individualmente como entrada ou saída
• Saídas a relé: 2 (NA, NF e comum)
• Sinais lineares aceitos: 0 a 20 mA; 4 a 20 mA; 0 a 20 mV; 0 a 50 mV; 0 a 60 mV; -20 a 20 mV; 0 a 5 V; 0 a 10 V

Faixas de medição por tipo de sensor

• Termopar J: -120,0 a 1000,0 °C
• Termopar K: -130,0 a 1372,0 °C
• Termopar T: -130,0 a 400,0 °C
• Termopar E: -130,0 a 780,0 °C
• Termopar N: -130,0 a 1300,0 °C
• Termopares R e S: 20,0 a 1768,0 °C
• Termopar B: 100,0 a 1820,0 °C
• Pt100 e Pt1000: -200,0 a 850,0 °C

Exatidão

• Termopares J, K, T, E e N: ± 0,2 % do fundo de escala ± 1 °C
• Termopares R, S e B: ± 0,2 % do fundo de escala ± 3 °C
• Pt100 e Pt1000: ± 0,15 % do fundo de escala
• Sinais lineares (mA, mV, V): ± 0,15 % do fundo de escala
• Condição: a exatidão é garantida em intervalos de leitura maiores que 0,2 segundo por canal

Características das entradas e saídas

• Impedância de entrada: termopares, Pt100, Pt1000 e mV: maior que 2 MΩ; mA: 15 Ω + 1,5 V; V: 1,1 MΩ
• Corrente de excitação: Pt100: 360 µA; Pt1000: 320 µA
• Curva Pt100/Pt1000: Alfa = 0,00385
• Resistência de cabo Pt100/Pt1000 compensada: máximo 40 Ohms
• Entradas digitais: nível lógico 0 de 0 a 0,8 Vcc; nível lógico 1 de 2 a 30 Vcc; tensão máxima 30 Vcc; corrente típica a 30 Vcc: 3 mA; frequência máxima de contagem 250 Hz; pulso mínimo de 2 ms em cada nível; contador de 32 bits
• Saídas digitais: máximo 30 Vcc e 200 mA chaveados
• Relés: 3 A a 250 Vca; 3 A a 30 Vcc

Registro e memória

• Memória interna: flash de 2.162.688 bytes, aproximadamente 512k registros
• Canais registráveis: até 100, com taxa configurável
• Limites de taxa: 1 canal a 1000 registros por segundo ou 100 canais a 10 registros por segundo
• Modo de registro: permite registro circular
• Sistemas de arquivo: FAT32 e FAT16
• Canais virtuais: até 128
• Alarmes: até 32

Comunicação

• Interfaces deste código: USB (device e host) e RS485 com Modbus RTU
• Comandos Modbus suportados: 01h, 03h, 05h, 06h e 0Fh
• Software de configuração: NXperience e NXperience Trust

Alimentação

• Alimentação: modelo 24 V - 24 Vcc/ca ±10 %, 50/60 Hz
• Faixa estendida: dispositivos a partir do número de série 15247775 operam de 12 a 30 Vcc/ca ±10 %, 50/60 Hz
• Consumo máximo: 10 VA
• Saída auxiliar 24 V: não fornecida neste modelo
• Bateria do relógio: lítio Panasonic 3 V, modelo CR2032
• Exatidão do relógio: ±3 ppm típico; ±5 ppm máximo

Condições ambientais e características físicas

• Temperatura de operação: 0 a 50 °C
• Umidade relativa: 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
• Uso: interno
• Categoria de instalação: II
• Grau de poluição: II
• Altitude: menor que 2000 m
• Dimensões: 164 x 117 x 70 mm
• Peso: 400 g
• Alojamento: ABS+PC
• Grau de proteção: IP20
• Certificações: CE e UL. CE Mark: dispositivo Classe A

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

• FieldLogger - Manual (português)
• FieldLogger - Manual (Deutsch)
• FieldLogger - Folheto Comercial (português)
• FieldLogger - Protocolo de Comunicação Modbus
• FieldLogger - CE - D.O.C.
• FieldLogger - 2D and 3D Models Archive

Perguntas frequentes

Qual é a alimentação deste equipamento?
modelo 24 V - 24 Vcc/ca ±10 %, 50/60 Hz.

Qual é a resolução?
24 bits.

Qual é o grau de proteção?
IP20.

Em que faixa de temperatura o equipamento opera?
0 a 50 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: FieldLogger - USB, 512K LOGS, RS485, 24V (modelo 24 V; sem Ethernet)
• Código do fabricante: 8812130400
• Referência EquipaBR: 8812130400
• Linha de negócio: ACD
• Status de catálogo: VIGENTE
• Resolução: 24 bits
• Alimentação: modelo 24 V - 24 Vcc/ca ±10 %, 50/60 Hz
• Grau de proteção: IP20
• Temperatura de operação: 0 a 50 °C
• Dimensões: 164 x 117 x 70 mm
• Peso: 400 g
• Certificações: CE e UL. CE Mark: dispositivo Classe A

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
