Descrição do produto

O LogBox-DA é um registrador eletrônico portátil de dois canais para medição e registro de dados, amplamente utilizado no setor de saneamento. O canal 1 realiza a contagem de pulsos elétricos digitais - do tipo pulso de tensão, contato seco ou coletor aberto - e o canal 2 mede sinais analógicos selecionáveis por chave interna.

A configuração e a coleta são feitas por comunicação ótica infravermelha, sem contato, com o software NXperience em ambiente Windows. O registrador dispõe de uma chave eletrônica auxiliar que pode ser ligada em série com a alimentação de instrumentos externos conectados ao canal 2, fechando o circuito apenas no instante das aquisições - recurso que prolonga a vida útil da bateria do instrumento externo. A alimentação do próprio LogBox-DA vem exclusivamente da bateria interna de lítio de 3,6 V (1/2 AA).

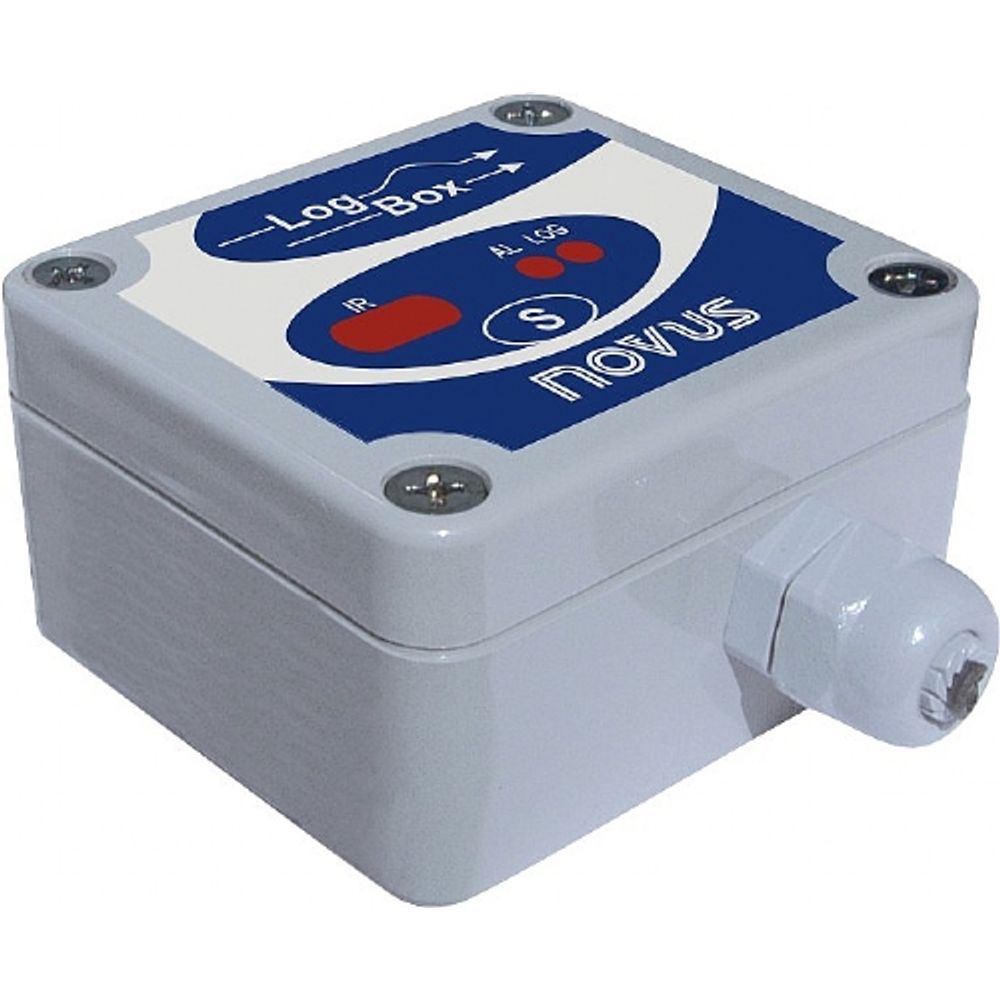

Esta é a versão com grau de proteção IP65: totalmente protegida contra a entrada de poeira e contra jatos de água, conforme a norma NBR-6146. Nela as conexões são feitas internamente, sendo necessário retirar a tampa para acessar os terminais e o jumper de configuração; os fios entram pelo prensa-cabos localizado na parte inferior da caixa.

Benefícios e composição

• Entrada digital (incluída): canal 1, para contagem de pulsos do tipo NPN, PNP, pulso de tensão ou contato seco.
• Entrada analógica (incluída): canal 2, selecionável por chave interna entre 0 a 20 mA, 4 a 20 mA, 0 a 50 mV e 0 a 10 V.
• Chave eletrônica auxiliar (incluída): circuito de comutação para alimentação de transdutores externos, ligada em série com a alimentação do instrumento conectado ao canal 2.
• Memória (incluída): 64.000 registros com um canal habilitado ou 32.000 com dois canais.
• Relógio de tempo real (incluído).
• Sinalização (incluída): indicação do modo de funcionamento e de alarme.
• Bateria (incluída): lítio de 3,6 V, tamanho 1/2 AA, interna.
• Grau de proteção deste código: IP65, com conexões internas. Para conexões externas por conectores e grau IP67, o código é 8813001011.
• Cabos de conexão externa: NÃO acompanham este código. O manual é literal: os dois cabos de conexões externas são fornecidos somente para o modelo com grau de proteção IP67.
• Opcionais de fábrica: nenhum opcional selecionável dentro deste código; o tipo de sinal do canal analógico é definido por chave e jumper internos, não por código de compra.
• Acessório vendido à parte: Interface Ótica IR-LINK3 (USB / IR), código 8813099050. É o único acessório publicado e é necessária para a comunicação com o computador.

Aplicações do produto

• Setor de saneamento, citado pela NOVUS como uso amplo deste registrador.
• Medição de vazão de líquidos por contagem de pulsos: o manual descreve o parâmetro Fator do Sensor como otimizado para medir vazão em litros por pulso, e o Fator de Escala como campo direcionado às unidades de vazão.
• Registro de sinais de sensores industriais em corrente ou tensão pelo canal analógico.
• Aplicações com sensor de nível e sensor indutivo, conforme as tags oficiais do produto.
• Instalações em que o registrador deve alimentar o transdutor externo apenas no instante da aquisição, usando a chave eletrônica auxiliar.

Especificações técnicas

Canal 1 - entrada digital

• Tipos de entrada: NPN, PNP, pulso ou contato seco
• Nível lógico 0: 0,0 até 1,0 Volts
• Nível lógico 1: 2,0 até 24,0 Volts
• Frequência máxima: 4000 Hz para NPN, PNP e pulso; 20 Hz para contato seco, com debounce interno
• Impedância: NPN, PNP e pulso: 105 kΩ; contato seco: capacitância de 100 nF
• Contagem máxima: 65.535 por período
• Configuração: intervalo de contagem e fator de escala totalmente configuráveis

Canal 2 - entrada analógica

• Tipos de entrada: 0 a 20 mA, 4 a 20 mA, 0 a 50 mV e 0 a 10 Vcc, selecionáveis por chave interna
• Resolução: 14 bits ou 16.384 níveis
• Precisão: 0,2 % da faixa do sinal da entrada
• Impedância: 0 a 20 mA e 4 a 20 mA: 120 Ω; 0 a 50 mV: muito maior que 10 MΩ; 0 a 10 Vcc: maior que 120 kΩ
• Modos de registro: instantâneo, médio, mínimo ou máximo - nos três últimos são feitas dez medições ao longo de cada intervalo

Registro e memória

• Capacidade de memória: 64.000 registros com um canal ou 32.000 registros com dois canais
• Intervalo entre registros: programável de 1 s a 18 h
• Início das aquisições: imediato, em data e hora programável, pelo botão, por entrada digital ou via software
• Fim das aquisições: por memória cheia, data e hora, memória circular ou número de aquisições
• Repetição: diária
• Relógio: de tempo real

Comunicação e software

• Comunicação: ótica infravermelha, sem contato, a distâncias de até 50 cm
• Interface necessária: Interface Ótica IR-LINK3, vendida à parte
• Software de configuração e coleta: para Windows XP, Vista e 7

Alimentação

• Alimentação: exclusivamente pela bateria interna
• Bateria: lítio de 3,6 V, tamanho 1/2 AA
• Autonomia estimada: 200 dias, fazendo uma coleta de dados semanal e com intervalo de aquisição de 5 minutos. A vida útil da bateria depende diretamente da frequência de coleta dos dados

Características físicas e ambientais

• Temperatura de operação: -40 °C a 70 °C
• Grau de proteção deste código: IP65 - totalmente protegido contra a entrada de poeira e contra jatos de água, conforme NBR-6146
• Conexões: internas; é necessário retirar a tampa para acessar terminais e jumper. Os fios entram pelo prensa-cabos na parte inferior da caixa
• Material do gabinete: caixa em ABS com policarbonato; película em policarbonato
• Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

• LogBox-DA - Manual (português)
• LogBox-DA - Folheto Comercial (português)
• Guia de Seleção - LogBox (português)
• CE - D.O.C. LogBox DA

Perguntas frequentes

Qual é a resolução?
14 bits ou 16.384 níveis.

Este modelo tem comunicação serial?
ótica infravermelha, sem contato, a distâncias de até 50 cm.

Em que faixa de temperatura o equipamento opera?
-40 °C a 70 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: LogBox-DA-64k IP65 - 1 entrada digital e 1 entrada analógica
• Código do fabricante: 8813001001
• Referência EquipaBR: 8813001001
• Linha de negócio: ACD
• Status de catálogo: VIGENTE
• Resolução: 14 bits ou 16.384 níveis
• Comunicação: ótica infravermelha, sem contato, a distâncias de até 50 cm
• Temperatura de operação: -40 °C a 70 °C
• Dimensões: 70 x 60 x 35 mm (site) / 60 x 70 x 35 mm (manual) - mesmas medidas, ordem invertida entre as fontes
