Descrição do produto

Produto fora de linha. Este modelo foi descontinuado pela NOVUS e consta da lista oficial "Fora de Catálogo" do fabricante. A oferta se limita ao estoque remanescente, sem reposição de fábrica. Não há substituto indicado pelo fabricante nas fontes consultadas — consulte-nos antes de especificar para uma nova instalação.

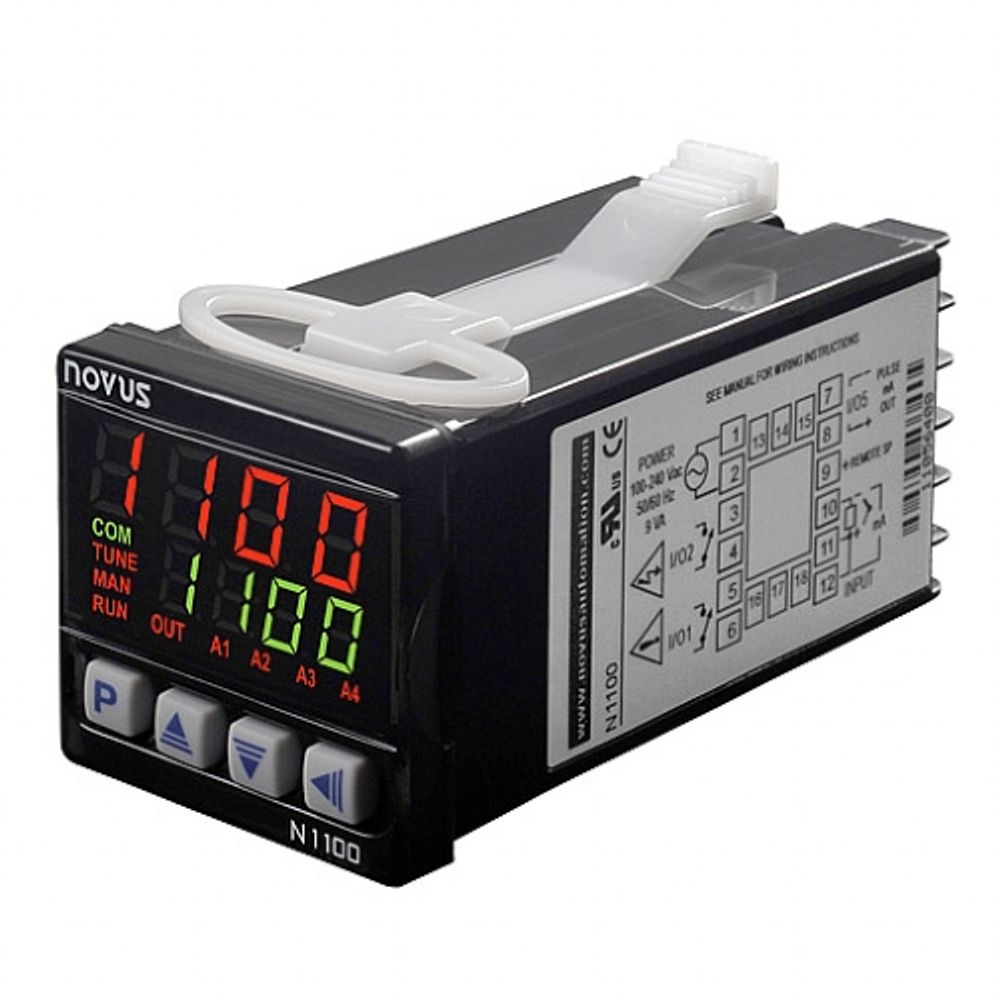

O N1100 é um controlador universal de processos no formato 48 x 48 x 110 mm (1/16 DIN) que reúne em um único modelo as principais características exigidas pelos mais diversos processos industriais, prediais e de laboratório. Sua entrada universal aceita oito tipos de termopar, Pt100 e sinais analógicos de tensão e corrente, selecionáveis por configuração sem qualquer alteração de hardware ou recalibração.

As saídas são organizadas em canais de I/O configuráveis: cada canal pode atuar como saída de alarme, saída de controle PWM, entrada digital (com função Automático/Manual ou RUN) ou retransmissão de PV e SP. Isso permite usar o mesmo instrumento do emprego mais simples, como termostato, até sistemas distribuídos de controle em rede com CLPs ou supervisórios.

A configuração é feita pelo teclado frontal ou pelo computador, por meio da interface USB 2.0 classe CDC com protocolo Modbus RTU e do software QuickTune: ao ser conectado à USB, o controlador é reconhecido como porta serial virtual (COM).

Benefícios e composição

Software e itens à parte

• O software de configuração QuickTune é disponibilizado gratuitamente pelo fabricante e não é item vendido separadamente.
• Nem a página do produto nem o manual listam acessórios vendidos à parte para este modelo.

Conteúdo e configuração deste código

Incluído nesta configuração

• Entrada universal para termopares J, K, T, N, R, S, B e E, Pt100, 0-50 mV, 4-20 mA e 0-5 Vcc, selecionável por configuração sem alterar hardware.
• 2 relés SPST-NO de 1,5 A / 240 Vca (uso geral) nos canais I/O1 e I/O2.
• Saída analógica isolada no canal I/O5: 0-20 mA ou 4-20 mA, carga máxima 550 ohms, 31.000 níveis, utilizável para controle ou para retransmissão de PV e SP.
• Saída de pulso de tensão para relé de estado sólido (SSR) no canal I/O5: 10 V máx. / 20 mA.
• Interface USB 2.0 classe CDC (porta serial virtual) com protocolo Modbus RTU, para configuração pelo software QuickTune.
• 4 alarmes independentes, cada um com oito funções selecionáveis, e até 2 alarmes temporizados de 0 a 6500 s.
• Auto-sintonia dos parâmetros PID e transferência Automático/Manual "bumpless".
• Rampas e patamares: 7 programas de 7 segmentos, concatenáveis em até 49 segmentos, com eventos associáveis.
• Soft-start programável de 0 a 9999 s e ciclo de PWM programável de 0,5 a 100 s.
• Duplo display a LED: PV em vermelho com 10 mm de altura e SV em verde com 8 mm; indicação de decimais nas medições de temperatura.
• Proteção da configuração por senha e bloqueio de teclado; número de série eletrônico indelével de 8 dígitos acessível pelo display.
• Teclas em silicone; circuito extraível pelo frontal sem desfazer a cablagem; painel traseiro com 18 bornes próprios para terminais tipo garfo de 6,3 mm.
• Alimentação 100 a 240 Vca/cc (±10 %), 50/60 Hz.
• Terceiro relé SPDT de 3 A / 250 Vca (uso geral) disponível no canal I/O3 — é o opcional de fábrica 3R, presente nesta configuração. Totalizam-se assim três relés: dois SPST-NO de 1,5 A / 240 Vca mais um SPDT de 3 A / 250 Vca.
• Saída de pulso de tensão para SSR também no canal I/O3: 5 V máx. / 20 mA.

Opcionais de fábrica NÃO incluídos nesta configuração

• 485 — comunicação serial RS-485 Modbus RTU escravo. Não faz parte desta configuração; a comunicação disponível é a interface USB.
• DIO — versão com os canais I/O3 e I/O4 disponíveis, e 24V — versão com alimentação de 12 a 24 Vcc / 24 Vca. O manual oficial registra que estes dois opcionais estiveram disponíveis apenas até 2015, passando a ser atendidos pela linha N1200.

Aplicações do produto

• Controle PID de temperatura e de outras variáveis de processo em aplicações industriais, prediais e de laboratório.
• Fornos, estufas, secadores, autoclaves e banhos térmicos, com auto-sintonia dos parâmetros PID.
• Processos com perfil térmico programado: rampas e patamares, com 7 programas de 7 segmentos concatenáveis em um programa único de até 49 segmentos e eventos associáveis a qualquer segmento.
• Uso como termostato eletrônico em aplicações simples, pela configuração de um canal de I/O como saída de alarme ou de controle.
• Retransmissão da variável de processo ou do setpoint em 0-20 mA ou 4-20 mA para registradores, indicadores remotos e sistemas de aquisição.
• Operação com setpoint remoto comandado por sinal analógico vindo de CLP ou supervisório.
• Medição de vazão por pressão diferencial, pela função de extração de raiz quadrada da entrada 4-20 mA.

Especificações técnicas

Entrada

• Tipos aceitos: termopares J, K, T, N, R, S, B e E; Pt100; 0-50 mV; 4-20 mA; 0-5 Vcc
• Faixa — termopar J: -110 a 950 °C (-166 a 1742 °F)
• Faixa — termopar K: -150 a 1370 °C (-238 a 2498 °F)
• Faixa — termopar T: -160 a 400 °C (-256 a 752 °F)
• Faixa — termopar N: -270 a 1300 °C (-454 a 2372 °F)
• Faixa — termopar R: -50 a 1760 °C (-58 a 3200 °F)
• Faixa — termopar S: -50 a 1760 °C (-58 a 3200 °F)
• Faixa — termopar B: 400 a 1800 °C (752 a 3272 °F)
• Faixa — termopar E: -90 a 730 °C (-130 a 1346 °F)
• Faixa — Pt100: -200 a 850 °C (-328 a 1562 °F)
• Sinais analógicos lineares (0-50 mV, 4-20 mA, 0-5 Vcc): indicação programável de -1999 a 9999, com opção de extração de raiz quadrada na entrada 4-20 mA
• Exatidão: termopares J, K, T e E: 0,25 % do span ±1 °C; termopares N, R, S e B: 0,25 % do span ±3 °C; Pt100: 0,2 % do span; 4-20 mA, 0-50 mV e 0-5 Vcc: 0,2 % do span
• Impedância de entrada: 0-50 mV, Pt100 e termopares acima de 10 Mohms; 0-5 V acima de 1 Mohm; 4-20 mA igual a 15 ohms (+2 Vcc a 20 mA)
• Medição de Pt100: tipo 3 fios, alfa = 0,00385, com compensação do comprimento do cabo e corrente de excitação de 0,170 mA
• Normalização: todos os tipos de entrada calibrados de fábrica; termopares conforme NBR 12771/99 e RTDs conforme NBR 13773/97
• Resolução interna: 32.767 níveis (15 bits)
• Resolução do display: 12.000 níveis (de -1999 até 9999)
• Taxa de leitura da entrada: até 5 medidas por segundo
• Atualização da saída de controle: 200 ms

Saídas e canais de I/O

• Relés SPST-NO (canais I/O1 e I/O2): 2 relés de 1,5 A / 240 Vca, uso geral
• Relé SPDT (canal I/O3): 1 relé de 3 A / 250 Vca, uso geral — presente nesta configuração (opcional 3R)
• Saída analógica (canal I/O5): 0-20 mA ou 4-20 mA, carga máxima 550 ohms, 31.000 níveis, isolada, para controle ou retransmissão de PV e SP
• Pulso de tensão para SSR: 10 V máx. / 20 mA no canal I/O5; 5 V máx. / 20 mA nos canais I/O3 e I/O4, quando disponíveis
• Funções configuráveis por canal: sem função, saída de alarme, saída de controle PWM, entrada digital com função Automático/Manual, entrada digital com função RUN, retransmissão de PV e retransmissão de SP (esta última apenas no canal I/O5)
• Ciclo de PWM: programável de 0,5 a 100 s

Controle, alarmes e programa

• Controle: PID com auto-sintonia dos parâmetros e transferência Automático/Manual "bumpless"
• Alarmes: 4 alarmes independentes, com oito funções selecionáveis cada — desligado, sensor aberto, evento de programa, valor mínimo absoluto, valor máximo absoluto, valor diferencial, valor mínimo diferencial e valor máximo diferencial
• Alarmes temporizados: até 2, de 0 a 6500 s
• Rampas e patamares: 7 programas de 7 segmentos, concatenáveis em um programa de até 49 segmentos, com eventos associáveis a todos os segmentos
• Soft-start: programável de 0 a 9999 s
• Setpoint remoto: 0-20 mA, 4-20 mA, 5 V ou 10 V. As entradas de corrente exigem resistor externo de 100 ohms nos terminais 9 e 10 do painel traseiro; para 0-5 V e 0-10 V o resistor não é necessário
• Partida: inicia operação após 3 s de alimentação ligada

Comunicação

• USB: 2.0, classe CDC (porta serial virtual), protocolo Modbus RTU — de série
• Serial RS-485: Modbus RTU escravo, 19.200 bps, rede de até 247 escravos — opcional de fábrica 485, não presente nesta configuração

Alimentação e condições ambientais

• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Alimentação opcional 24V: 12 a 24 Vcc / 24 Vca (-10 % / +20 %) — opcional disponível apenas até 2015, segundo o manual do fabricante
• Consumo máximo: 9 VA
• Temperatura de operação: 5 a 50 °C
• Umidade relativa: 80 % máx. até 30 °C; acima de 30 °C, reduzir 3 % por °C
• Condições de uso: uso interno; categoria de instalação II; grau de poluição 2; altitude inferior a 2000 m

Construção e conformidade

• Dimensões: 48 x 48 x 110 mm (1/16 DIN)
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / -0,0 mm)
• Peso aproximado: 150 g
• Painel frontal: IP65, policarbonato UL94 V-2
• Caixa: IP20, ABS + PC UL94 V-0
• Conexões: próprias para terminais tipo garfo de 6,3 mm; 18 bornes no painel traseiro
• Compatibilidade eletromagnética: EN 61326-1:1997 e EN 61326-1/A1:1998
• Segurança: EN 61010-1:1993 e EN 61010-1/A2:1995
• Certificações: CE, UKCA e UL (FILE E300526)

Documentação

• Manual de Instruções N1100 — versão V4.0x K, PDF, português. É a fonte das especificações desta página.
• Folheto Comercial N1100 — PDF, português, revisão 20210713.
• Software de configuração QuickTune — disponibilizado gratuitamente pelo fabricante.

Os arquivos acima são publicados pelo fabricante. O anexo do PDF ao cadastro depende de mecanismo de hospedagem ainda não definido no fluxo de catálogo; até então a documentação é fornecida sob solicitação.

Perguntas frequentes

Qual é a alimentação deste equipamento?
100 a 240 Vca/cc (±10 %), 50/60 Hz.

Que tipo de saída este modelo tem?
0-20 mA ou 4-20 mA, carga máxima 550 ohms, 31.000 níveis, isolada, para controle ou retransmissão de PV e SP.

Qual é a resolução?
32.767 níveis (15 bits).

Em que faixa de temperatura o equipamento opera?
5 a 50 °C.

Qual é o recorte no painel para instalação?
45,5 x 45,5 mm (+0,5 / -0,0 mm).

Ficha técnica

• Marca: NOVUS
• Modelo / variante: N1100 — controlador universal de processos 48 x 48 mm (1/16 DIN), versão com interface USB 2.0 e terceiro relé SPDT de 3 A / 250 Vca no canal I/O3 (opcional 3R)
• Código do fabricante: N1100 - 3R
• Referência EquipaBR: 8110200130
• Linha de negócio: CIP
• Status de catálogo: DESCONTINUADO_CONFIRMADO
• Resolução: 32.767 níveis (15 bits)
• Alimentação: 100 a 240 Vca/cc (±10 %), 50/60 Hz
• Sinal de saída: 0-20 mA ou 4-20 mA, carga máxima 550 ohms, 31.000 níveis, isolada, para controle ou retransmissão de PV e SP
• Temperatura de operação: 5 a 50 °C
• Recorte no painel: 45,5 x 45,5 mm (+0,5 / -0,0 mm)
• Dimensões: 48 x 48 x 110 mm (1/16 DIN)
• Peso: 150 g
• Certificações: CE, UKCA e UL (FILE E300526)

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
