Descrição do produto

O SSR-4810 é o relé de estado sólido monofásico da NOVUS para chaveamento de cargas resistivas ou indutivas com corrente nominal de 10 A em até 480 Vca, comandado em corrente contínua.

Os relés de estado sólido (SSR) da NOVUS são dispositivos eletrônicos para o chaveamento de cargas resistivas ou indutivas, com vantagens claras sobre o relé eletromecânico convencional: vida útil de milhões de operações, alta velocidade de manobra sem ruído elétrico, faiscamento ou desgaste mecânico, e baixa potência de disparo — opção adequada onde o controle com alta precisão é fundamental.

O disparo é por cruzamento de zero (zero crossing): o relé liga em zero volt e desliga em zero ampère. A isolação entre o circuito de comando e o de potência é óptica, com alta imunidade a ruídos, e a saída traz snubber interno de proteção do dv/dt. Um LED indica o estado de acionamento e a base metálica — sem potencial elétrico — é feita para montagem sobre dissipador.

O código de compra 8824211010 é fornecido com o dissipador ND10 (42x62x65 mm (LxAxP)) já montado: a descrição oficial do modelo é “SSR-4810 10 A / 480 VCA c/ dissipador ND-10”. Nesta configuração o dissipador faz parte do conjunto e não precisa ser comprado à parte — a NOVUS também vende o mesmo dissipador avulso, sob o código 8825000000, para reposição ou para relés adquiridos sem dissipador.

Benefícios e composição

Incluído neste código de compra (8824211010 — SSR-4810 10 A / 480 VCA c/ dissipador ND-10):

Relé de estado sólido SSR-4810, monofásico, 10 A em até 480 Vca.
LED indicador de estado.
Snubber interno de proteção do dv/dt na saída.
Disparo em zero crossing: liga em zero volt, desliga em zero ampère.
Isolação óptica entre comando e potência, com alta imunidade a ruídos.
Mínima potência de comando para atuação; não gera IEM nem IRF.
Base metálica para montagem em dissipador, sem potencial elétrico.
Dissipador ND10 (42x62x65 mm (LxAxP)) já montado — incluído neste código de compra.

Opcionais de fábrica: a NOVUS não publica opcional de fábrica avulso para esta linha. Cada código de compra é uma configuração fechada — corrente nominal, número de fases e a presença ou não do dissipador (e do adaptador para trilho DIN) são definidos pela escolha do código na aba Modelos da página oficial.

Vendidos à parte (não acompanham este código):

Dissipadores avulsos da linha ND/NDP3 para reposição ou para outros relés: ND10 (código 8825000000, para SSR 10 A), ND25 (8825000010, para SSR 25 A), ND40 (8825000020, para SSR 40 A), NDP3-120 (8825000100), NDP3-180 (8825000110) e NDP3-220 (8825000220) — os três NDP3 são descritos na aba oficial de acessórios como “p/ SSR 60 até 150 A”. O dissipador ND10 deste código já vem montado.

Aplicações do produto

Chaveamento de cargas resistivas ou indutivas em circuito monofásico de até 480 Vca.
Processos em que o controle com alta precisão é fundamental e em que faiscamento, ruído elétrico e desgaste mecânico do contato são inaceitáveis.
Acionamento a partir de sinal de comando em corrente contínua de 4 a 32 Vcc, exigindo mínima potência de disparo.
Substituição de relé eletromecânico em manobras frequentes, pela vida útil de milhões de operações e pela alta velocidade de chaveamento.
Montagem em painel com o dissipador ND10 já dimensionado e instalado de fábrica.

Especificações técnicas

Saída de potência

Corrente nominal de carga: 10 A
Tensão máxima de carga: 480 Vca
Número de fases: 1 (monofásico)
Disparo: zero crossing — liga em zero volt, desliga em zero ampère
Velocidade de chaveamento: alta
Proteção de dv/dt: snubber interno na saída

Entrada de comando

Tensão de disparo (comando): 4 a 32 Vcc (bloco de especificações da página oficial do produto)
Potência de comando: mínima necessária para a atuação
Isolação comando-potência: óptica, com alta imunidade a ruídos

Indicação, montagem e compatibilidade eletromagnética

Indicação de estado: LED
Montagem: base metálica sobre dissipador; dissipador sem potencial elétrico
Dissipador incluído: ND10, 42x62x65 mm (LxAxP) (dimensão da aba oficial de acessórios)
Emissões: não gera IEM (interferência eletromagnética) nem IRF (interferência de radiofrequência)

Certificações exibidas na página oficial

Sistema de gestão: ISO 9001
Conformidade de materiais: REACH Compliance e RoHS
Mercado europeu: CE
UL: a página oficial exibe o selo UL (US) para a linha e traz a nota “modelos sem UL”, que na aba Modelos marca com asterisco apenas o código 8824011100 — correspondência inferida do contexto da página e pendente de confirmação com a NOVUS

Documentação

Documentos oficiais NOVUS publicados na aba de downloads desta página de produto:

Folheto Comercial SSR (folheto, PT, PDF)
Datasheet Dissipadores (datasheet, PT, PDF)
Manual de Operação SSR 10~100 A (monofásico) (manual, PT, PDF)
CE - D.O.C. SSR-48XX — Declaração de Conformidade CE (certificado, EN, PDF)
UKCA - D.O.C. SSR-48XX (certificado, EN, PDF)
SSR - Relé de Estado Sólido (Imagem em Alta) (imagem em alta resolução)

Os arquivos acima são disparados por script no site do fabricante e, em acesso de 2026-10-02, as landing pages de download do fabricante responderam “O download deste arquivo não está autorizado!” sem entregar o arquivo. Por isso a documentação é listada aqui por título, sem link: o anexo dos PDFs a este cadastro depende de hospedagem própria.

Ficha técnica

Marca: NOVUS
Modelo / variante: SSR-4810 10 A / 480 Vca com dissipador ND10 incluído (descrição oficial: “SSR-4810 10 A / 480 VCA c/ dissipador ND-10”)
Código do fabricante: 8824211010
Referência EquipaBR: 8824211010
Linha de negócio: CIP
Status de catálogo: VIGENTE
Montagem: base metálica sobre dissipador; dissipador sem potencial elétrico

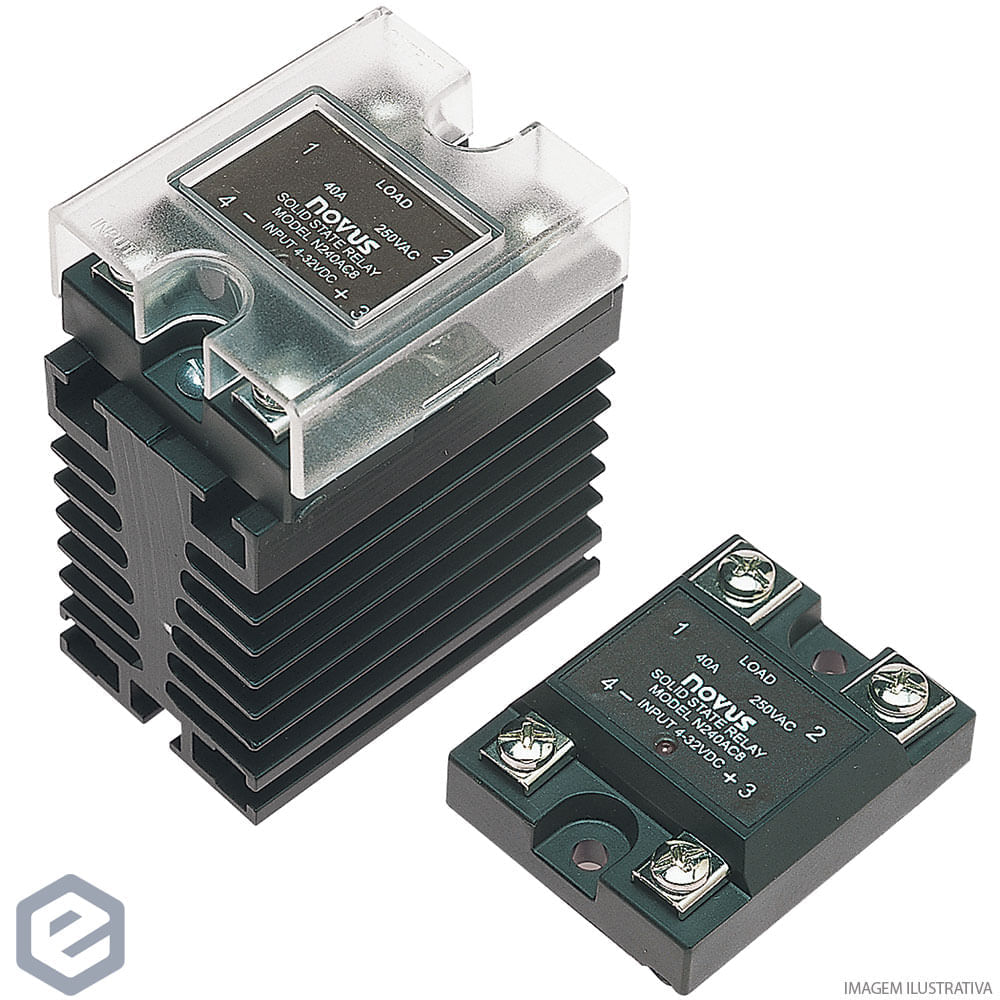

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
