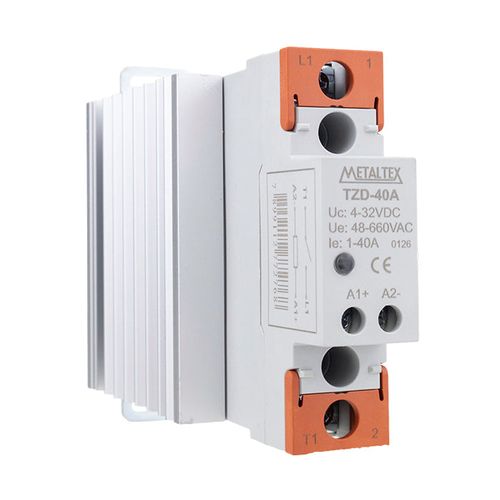

Relé de Estado Sólido 40A 4–32VCC 48–660VCA TZD-40A Metaltex

Cód.

TZD-40A

De: R$ 0,00Por: R$ 279,90ou 4X de R$ 69,97

A vista no boleto ou pix, 5% de desconto

Comprar

Calcule o valor do frete e prazo de entrega para a sua região

Pagamento

Cartões de Crédito e Boleto

PIX e Criptomoedas

Descrição

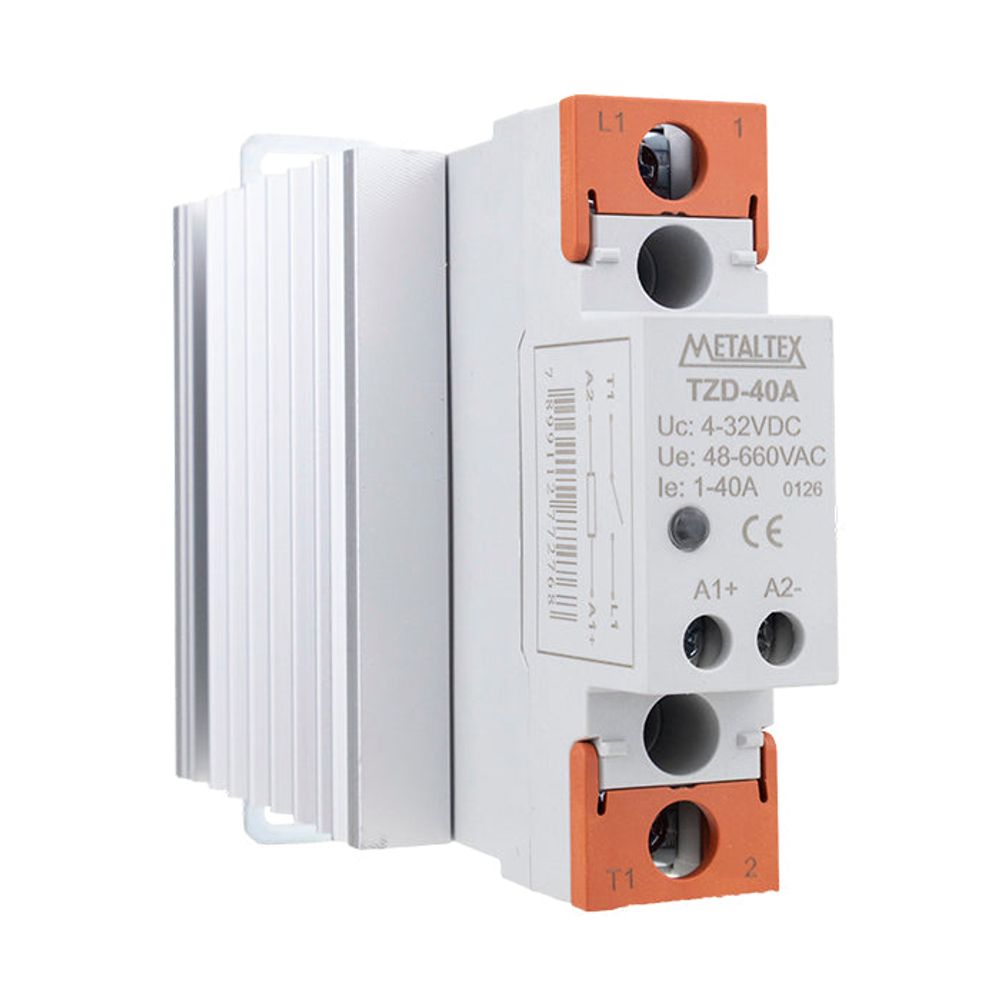

Relé de Estado Sólido monofásico Metaltex TZD-40A, comando 40A em corrente nominal de carga, entrada de comando 4~32VCC e saída para cargas de 48~660VCA, com comutação por cruzamento de zero (zero cross), saída em duplo SCR antiparalelo e dissipador integrado de perfil estreito. Fixação em trilho DIN TS35mm ou por parafusos.

Principais características

Comando (entrada): 4~32VCC
Carga (saída): 48~660VCA, corrente nominal 40A
Comutação por cruzamento de zero (zero cross)
Saída duplo SCR em configuração antiparalelo, com tecnologia DCB
Amortecedor RC integrado
Optoisolamento de 4000V entre entrada e saída
Indicação de acionamento por LED
Grau de proteção IP10 (com as tampas articuladas fechadas)
Temperatura de operação: -30°C a 80°C (sem formação de gelo ou condensação)
Peso aproximado: 400g
Conformidade com a diretiva RoHS da UE

Aplicações

Indicado para cargas resistivas (aquecimento, fornos, extrusão/injeção de plástico, HVAC, secagem, entre outras), onde a comutação por cruzamento de zero contribui para reduzir ruído elétrico e transientes de comutação. Para cargas indutivas (partida de motores, bombas, compressores), avalie cuidadosamente a corrente de partida e a sobrecarga da aplicação antes de dimensionar o relé, conforme orientação do fabricante.

Capacidade de carga (AC-51, cargas resistivas)

Referência de potência máxima recomendada pelo fabricante (já considerando fator de segurança de 80% da capacidade nominal): 7,04 kW em 220VCA e 12,16 kW em 380VCA.

Atenção – proteção elétrica

Este produto não possui proteção interna contra sobretensão, conforme ficha técnica oficial do fabricante. O amortecedor RC integrado tem função de supressão de transientes de comutação, não de proteção contra sobretensão. O fabricante recomenda o uso de fusível ultrarrápido (aR/gR) na saída do relé para proteção do circuito.

Especificações baseadas na ficha técnica oficial Metaltex (série TZD): https://metaltex.com.br/cdn/shop/files/TZD-ficha-tecnica.pdf
