Descrição do produto

Este relé de estado sólido monofásico da NOVUS tem a entrada de comando em corrente alternada (AC INPUT): o sinal de controle é a própria tensão de rede, de 90 a 280 V rms. É o que o torna próprio para a substituição da contactora em instalações CA, sem necessidade de fonte de comando em corrente contínua. A corrente de carga é de 80 A e a tensão de carga admitida vai de 40 a 530 V rms.

Os relés de estado sólido (SSR) da NOVUS são dispositivos eletrônicos para o chaveamento de cargas resistivas ou indutivas, com vantagens claras sobre o relé eletromecânico convencional: vida útil de milhões de operações, alta velocidade de manobra sem ruído elétrico, faiscamento ou desgaste mecânico, e baixa potência de disparo — opção adequada onde o controle com alta precisão é fundamental.

O disparo é por cruzamento de zero para carga resistiva e instantâneo para carga indutiva. O isolamento entre comando e potência é de 4000 V rms, o dv/dt suportado é de 500 V/µs e o tempo de comutação é inferior a 10 ms. O corpo plástico é UL E211125 / 94 V-0 e a base metálica é de alumínio com revestimento de bronze fosforoso.

O código de compra 8824021080 corresponde ao relé avulso, descrição oficial “SSR-4080AC 80A/480Vca (sinal de controle 90 a 280 VCA)”. O dissipador adequado à corrente é vendido à parte (linha ND/NDP3).

Benefícios e composição

Incluído neste código de compra (8824021080 — SSR-4080AC 80A/480Vca (sinal de controle 90 a 280 VCA)):

Relé de estado sólido monofásico com entrada AC INPUT, corrente de carga de 80 A.
LED indicador de estado.
Snubber interno de proteção do dv/dt (dv/dt de 500 V/µs).
Disparo por cruzamento de zero em carga resistiva e instantâneo em carga indutiva.
Isolação óptica entre comando e potência, com isolamento de 4000 V rms e alta imunidade a ruídos.
Mínima potência de comando para atuação; não gera IEM nem IRF.
Corpo plástico UL E211125 / 94 V-0 e base metálica de alumínio com revestimento de bronze fosforoso, para montagem em dissipador.

Opcionais de fábrica: a NOVUS não publica opcional de fábrica avulso para esta linha. A corrente de carga (40 ou 80 A) é definida pela escolha do código de compra na aba Modelos — cada código é uma configuração fechada, fornecida sem dissipador.

Vendidos à parte (não acompanham este código):

Dissipador da linha ND/NDP3: ND10 (código 8825000000, para SSR 10 A), ND25 (8825000010, para SSR 25 A), ND40 (8825000020, para SSR 40 A), NDP3-120 (8825000100), NDP3-180 (8825000110) e NDP3-220 (8825000220) — os três NDP3 são descritos na aba oficial de acessórios como “p/ SSR 60 até 150 A”.

Aplicações do produto

Substituição da contactora em instalações em corrente alternada — comando direto pela tensão de rede, de 90 a 280 V rms (aplicação declarada na página oficial).
Chaveamento de cargas resistivas, com disparo por cruzamento de zero, e de cargas indutivas, com disparo instantâneo.
Circuitos de 40 a 530 V rms, 47 a 63 Hz, com corrente de carga de 80 A.
Painéis com manobra frequente, pela vida útil de milhões de operações e pela ausência de faiscamento e desgaste mecânico.

Especificações técnicas

Saída de potência

Corrente de carga (IL): 80 A
Tensão de carga: 40 a 530 V rms
Tensão nominal do modelo: 480 Vca (descrição oficial do código)
Número de fases: 1 (monofásico)
Queda de tensão (Vssr): 1,1 a 1,5 V rms
Corrente de fuga: < 8 mA rms
Frequência: 47 a 63 Hz
dv/dt: 500 V/µs
Tempo de comutação: < 10 ms
Disparo: cruzamento por zero (carga resistiva) e instantâneo (carga indutiva)

Entrada de comando (AC INPUT)

Tensão de controle: 90 a 280 V rms (AC INPUT)
Corrente de controle: 7 a 12 mA (valor do modelo de 80 A)
Isolação comando-potência: óptica, com alta imunidade a ruídos

Isolamento, temperatura e materiais

Isolamento: 4000 V rms
Temperatura da carcaça: -40 a 80 °C
Material do corpo plástico: UL E211125 / 94 V-0
Material da base metálica: alumínio com revestimento de bronze fosforoso
Indicação de estado: LED
Emissões: não gera IEM nem IRF

Certificações exibidas na página oficial

Sistema de gestão: ISO 9001
Conformidade de materiais: REACH Compliance e RoHS
Mercado europeu: CE
UL: esta página oficial não exibe selo UL para a linha AC INPUT (certificações exibidas: ISO 9001, REACH Compliance, RoHS e CE)

Documentação

Documentos oficiais NOVUS publicados na aba de downloads desta página de produto:

SSR 40-80-AC - Manual (manual, PT, PDF 0,55 MB)
Datasheet Dissipadores (datasheet, PT, PDF 0,95 MB)
SSR - 2D and 3D Models Archive (modelos 2D e 3D, EN, ZIP 0,23 MB)
CE - D.o.C. SSR-48XX (certificado, EN, PDF 0,18 MB)

Os arquivos acima são disparados por script no site do fabricante e, em acesso de 2026-10-02, as landing pages de download do fabricante responderam “O download deste arquivo não está autorizado!” sem entregar o arquivo. Por isso a documentação é listada aqui por título, sem link: o anexo dos PDFs a este cadastro depende de hospedagem própria.

Ficha técnica

Marca: NOVUS
Modelo / variante: Relé de estado sólido monofásico AC INPUT, 80 A / 480 Vca, comando 90 a 280 V rms (descrição oficial literal: “SSR-4080AC 80A/480Vca (sinal de controle 90 a 280 VCA)” — a grafia “SSR-4080AC” é a do site e é provável erro tipográfico de “SSR-4880AC”, grafia usada na loja; correspondência do código confirmada, designação do modelo pendente)
Código do fabricante: 8824021080
Referência EquipaBR: 8824021080
Linha de negócio: CIP
Status de catálogo: VIGENTE

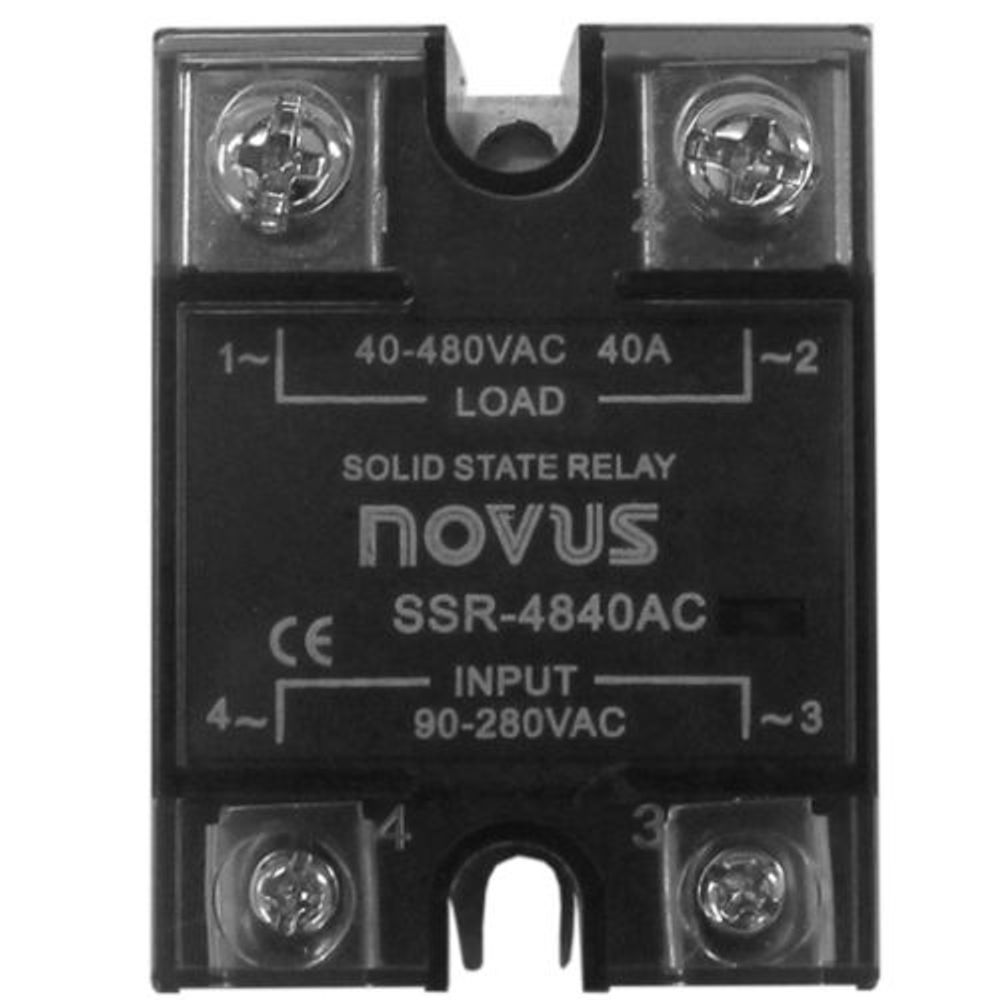

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
