Descrição do produto

O SSR3-4840 é o relé de estado sólido trifásico da linha SSR3 da NOVUS: aciona as três fases de uma carga a partir de um comando único, com corrente de carga de 40 A e tensão de chaveamento de 40 a 530 Vac.

Os relés de estado sólido (SSR) da NOVUS são dispositivos eletrônicos para o chaveamento de cargas resistivas ou indutivas, com vantagens claras sobre o relé eletromecânico convencional: vida útil de milhões de operações, alta velocidade de manobra sem ruído elétrico, faiscamento ou desgaste mecânico, e baixa potência de disparo — opção adequada onde o controle com alta precisão é fundamental.

O funcionamento é por cruzamento de zero: ao receber o sinal de comando (INPUT), o SSR conduz e alimenta a carga na próxima passagem por zero da tensão de rede; ao retirar o comando, bloqueia também na próxima passagem por zero. Isso implica atrasos nunca superiores a 8,3 milissegundos entre o instante de disparo do comando LIGA/DESLIGA e a efetiva alimentação ou desalimentação da carga — texto oficial desta página.

O código de compra 8824811040 corresponde ao relé trifásico avulso, descrição oficial “SSR3 - 4840 40A/480 VAC 3F (TRIFÁSICO)”. A base metálica é feita para montagem sobre dissipador, vendido à parte na linha ND/NDP3.

Benefícios e composição

Incluído neste código de compra (8824811040 — SSR3 - 4840 40A/480 VAC 3F (TRIFÁSICO)):

Relé de estado sólido trifásico SSR3-4840, 3 fases, corrente de carga de 40 A.
LED indicador de status.
Snubber interno de proteção do dv/dt (dv/dt de 300 V/µs).
Disparo por cruzamento de zero, com atraso máximo de 8,3 ms entre o comando e a carga.
Isolação óptica entre comando e potência, com alta imunidade a ruídos; isolamento maior que 2000 V rms.
Mínima potência de comando para atuação; não gera IEM nem IRF.
Base metálica para montagem em dissipador, sem potencial elétrico.

Opcionais de fábrica: a NOVUS não publica opcional de fábrica avulso para a linha SSR3. A corrente de carga é definida pela escolha do código na aba Modelos (40, 80 ou 90 A) — cada código é uma configuração fechada, fornecida sem dissipador.

Vendidos à parte (não acompanham este código):

Dissipador da linha ND/NDP3: ND10 (código 8825000000, para SSR 10 A), ND25 (8825000010, para SSR 25 A), ND40 (8825000020, para SSR 40 A), NDP3-120 (8825000100), NDP3-180 (8825000110) e NDP3-220 (8825000220) — os três NDP3 são descritos na aba oficial de acessórios como “p/ SSR 60 até 150 A”.
Para o conjunto já montado com dissipador, ventilador e proteção de sobretemperatura, a NOVUS oferece a Chave Estática com SSR, que é um produto próprio com códigos de compra distintos.

Aplicações do produto

Acionamento de cargas trifásicas resistivas ou indutivas com comando único.
Chaveamento em redes de 40 a 530 Vac, 47 a 63 Hz, com corrente de carga de 40 A.
Processos em que o controle com alta precisão é fundamental e em que faiscamento, ruído elétrico e desgaste mecânico do contato são inaceitáveis.
Substituição de contactora ou relé eletromecânico trifásico em manobras frequentes, pela vida útil de milhões de operações.

Especificações técnicas

Saída de potência

Corrente de carga (IL): 40 A
Tensão de chaveamento: 40 a 530 Vac
Tensão nominal do modelo: 480 Vca (descrição oficial do código)
Número de fases: 3 (trifásico)
Queda de tensão (Vssr): < 1,5 Vac
Corrente de fuga: < 1 mA
Frequência: 47 a 63 Hz
dv/dt: 300 V/µs
Tempo de comutação: < 10 ms
Disparo: cruzamento por zero

Entrada de comando

Tensão de controle: 4 a 32 Vac conforme o texto literal do bloco de especificações da página oficial; o rótulo do produto na foto oficial indica “INPUT: 4-32VDC” — divergência interna da fonte oficial, registrada em pendências e a arbitrar pelo manual SSR 40~90 A (trifásico)
Corrente de controle: 15 a 20 mA
Isolação comando-potência: óptica, com alta imunidade a ruídos

Isolamento, temperatura e montagem

Isolamento: > 2000 V rms
Temperatura da carcaça: -40 a 80 °C
Indicador de status: LED
Montagem: base metálica sobre dissipador; dissipador sem potencial elétrico
Emissões: não gera IEM nem IRF

Certificações exibidas na página oficial

Sistema de gestão: ISO 9001
Conformidade de materiais: REACH Compliance e RoHS
Mercado europeu: CE
UL: a página oficial exibe o selo UL (US/Canadá) para a linha SSR3 e traz a nota “modelos sem UL”, que na aba Modelos marca com asterisco apenas o código 8824811090 — correspondência inferida do contexto e pendente de confirmação com a NOVUS

Documentação

Documentos oficiais NOVUS publicados na aba de downloads desta página de produto:

SSR 40~90 A (trifásico) - Manual (manual, PT, PDF 0,47 MB)
Datasheet Dissipadores (datasheet, PT, PDF 0,95 MB)
SSR - 2D and 3D Models Archive (modelos 2D e 3D, EN, ZIP 0,23 MB)
CE - D.o.C. SSR-48XX (certificado, EN, PDF 0,18 MB)

Os arquivos acima são disparados por script no site do fabricante e, em acesso de 2026-10-02, as landing pages de download do fabricante responderam “O download deste arquivo não está autorizado!” sem entregar o arquivo. Por isso a documentação é listada aqui por título, sem link: o anexo dos PDFs a este cadastro depende de hospedagem própria.

Ficha técnica

Marca: NOVUS
Modelo / variante: SSR3-4840 40 A / 480 Vca, 3 fases (descrição oficial: “SSR3 - 4840 40A/480 VAC 3F (TRIFÁSICO)”)
Código do fabricante: 8824811040
Referência EquipaBR: 8824811040
Linha de negócio: CIP
Status de catálogo: VIGENTE
Montagem: base metálica sobre dissipador; dissipador sem potencial elétrico

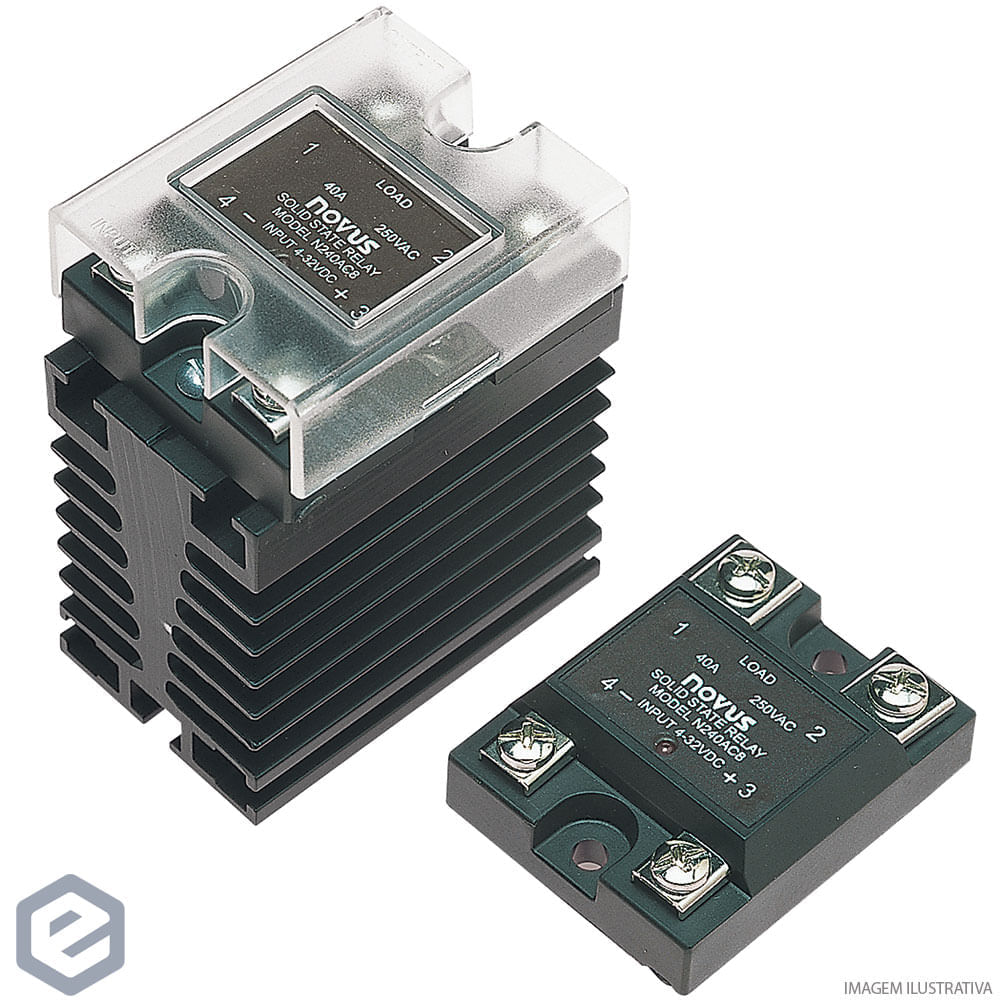

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
