TP HUBA 528 0...1 BAR ( 528.9110030311) - NOVUS 8800180010

Cód.

8800180010

De: R$ 0,00Por: R$ 927,60ou 4X de R$ 231,90

A vista no boleto ou pix, 5% de desconto

Comprar

Calcule o valor do frete e prazo de entrega para a sua região

Pagamento

Cartões de Crédito e Boleto

PIX e Criptomoedas

Descrição

Descrição do produto

Transmissor de pressão relativa da série 528, de marca comercial NOVUS no Brasil e fabricado pela Huba Control AG (Würenlos, Suíça). Os manuais oficiais registram: "Produto comercializado por Novus Produtos Eletrônicos Ltda."

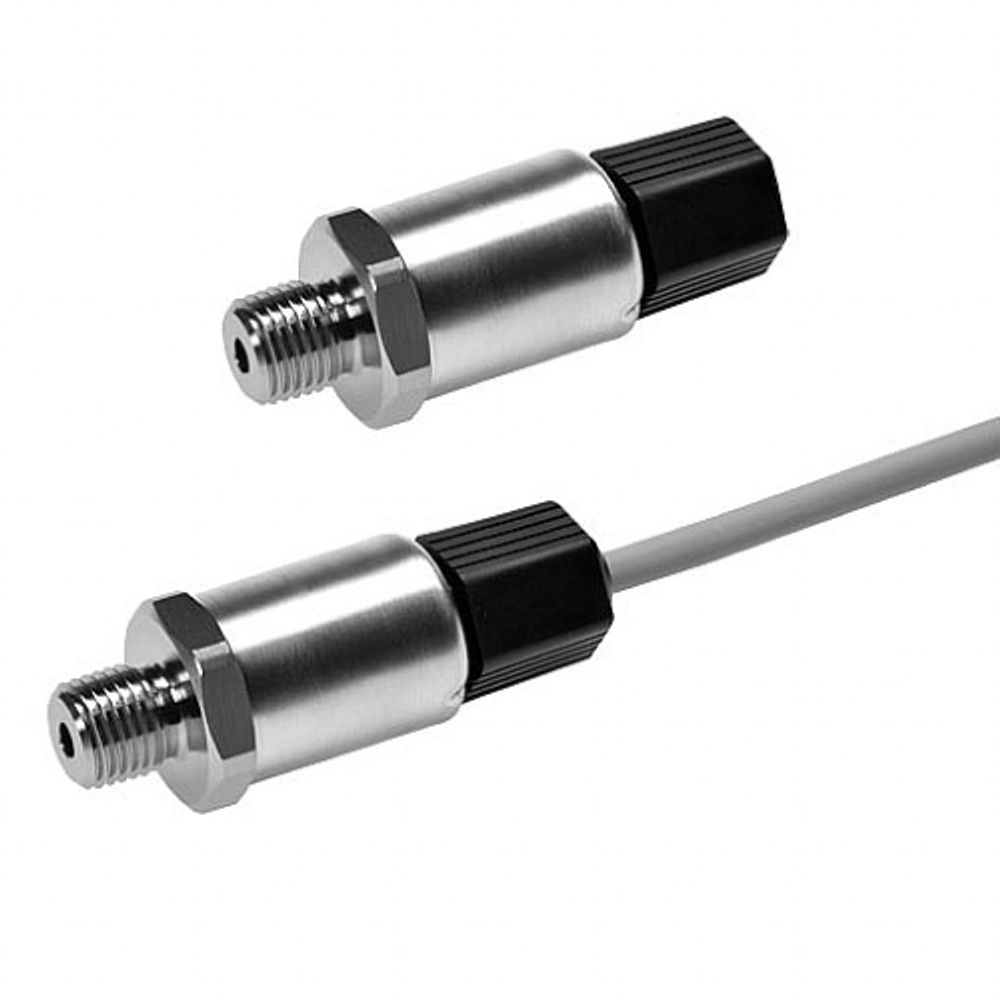

É um transmissor compacto, preciso e econômico, com sistema de engate rápido Quickon System, que reduz substancialmente o tempo de montagem do cabo de sinal. O 528 usa sensor cerâmico de alta estabilidade mecânica, com elemento primário de excelente precisão e estabilidade, capaz de suportar uma ampla faixa de temperaturas.

Esta unidade cobre a faixa 0...1 bar, com saída 4-20 mA a 2 fios e conector de engate rápido Quickon, IP67.

Benefícios e composição

Variantes de fábrica — são modelos distintos, com código de compra próprio

Versão com conector DIN EN 175301-803-A, IP65, em lugar do Quickon IP67.
Versão com saída 0-10 V em lugar de 4-20 mA (um único modelo publicado pela NOVUS, de faixa 0...25 bar).
Demais faixas de pressão publicadas na aba de modelos da página oficial.

O catálogo global do fabricante oferece ainda outras conexões elétricas e roscas, saídas 0-5 V, 1-6 V e ratiométrica e versões Ex. Essas combinações não são publicadas como modelos NOVUS e a disponibilidade no Brasil é somente sob consulta.

Conteúdo e configuração deste código

Incluído neste modelo

Transmissor de pressão relativa 528 com a faixa de medição gravada no corpo do transmissor.
Conector de engate rápido Quickon, grau de proteção IP67. A montagem do cabo de sinal no conector é feita pelo cliente.
Fornecido sem cabo: a posição 7 do código de tipo do fabricante (Huba Control) indica conector Quickon/Swift sem cabo.
Rosca ao processo externa ¼ - 18 NPT (modelo base, manual TP-528).

Não acompanha

Cabo de sinal, fonte de alimentação e indicador/controlador.
A página oficial NOVUS desta família não publica acessórios: o template da página não possui aba de acessórios e a aba de modelos não lista nenhum.

Aplicações do produto

Aplicações industriais de medição de pressão em líquidos e gases.
Particularmente adequado a compressores e vapor, pela estabilidade do sensor cerâmico em ampla faixa de temperaturas.

Especificações técnicas

Medição

Grandeza: pressão relativa
Faixa de medição: 0...1 bar
Precisão: ± 0,3 % FS típico, máx. ± 0,5 % (inclui histerese, linearidade e repetibilidade)
Sobrepressão e pressão de ruptura: modelos ≤ 4 bar: 3 × FS; modelos > 4 bar: 2,5 × FS

Saída e alimentação

Sinal de saída: 4-20 mA a 2 fios
Tensão de excitação (Vexc): 7 a 33 Vcc
Carga máxima: RLmáx = (Vexc − 7 V) / 20 mA, em Ω
Consumo: < 23 mA (dado do fabricante Huba Control, datasheet tipo 528 ed. 08/2025)
Proteções: à prova de curto-circuito e protegido contra inversão de polaridade; cada conexão protegida contra cruzamento até a tensão máxima de alimentação; isolação 500 Vcc (dado do fabricante Huba Control, datasheet tipo 528 ed. 08/2025)
Compatibilidade eletromagnética: CE conforme EN 61326-2-3

Conexões e grau de proteção

Rosca ao processo: rosca externa ¼ - 18 NPT (modelo base)
Conexão elétrica: conector de engate rápido Quickon
Grau de proteção: IP67
Classe de proteção elétrica: III (dado do fabricante Huba Control, datasheet tipo 528 ed. 08/2025)

Materiais

Corpo e conexão ao processo: aço inox 1.4404 / AISI 316L
Em contato com o meio — conexão: rosca ao processo em aço inox 1.4404 / AI316L
Em contato com o meio — sensor: cerâmica Al2O3 (96 %)
Vedante: elastômero FPM (Viton/FKM)
Conector elétrico: poliamida 50 % GF V0
Compatibilidade com o meio: todos os gases e líquidos usados em refrigeração compatíveis com inox AISI 316L, cerâmica e elastômero FPM
Material do invólucro: não publicado — a página oficial indica aço inox 1.4305 (AISI 303) e o datasheet atual do fabricante indica 1.4404 / AISI 316L; divergência em aberto, registrada em relatório.

Condições de operação e resposta

Temperatura do fluido de processo: -15 a 125 °C (com vedante FPM)
Temperatura ambiente: -30 a 85 °C
Temperatura de armazenamento: -50 a 100 °C (dado do fabricante Huba Control, datasheet tipo 528 ed. 08/2025)
Resposta dinâmica — tempo de resposta: < 2 ms, 1 ms típico
Ciclo de carga: < 100 Hz
Peso: aproximadamente 90 g

Dimensões aproximadas (desenho dimensional do manual NOVUS)

Comprimento total aproximado 55 mm: corpo 47,5 mm, seção 30,2 mm, diâmetro 24 mm, rosca 12,7 mm

Identificação

Código de compra NOVUS: 8800180010
Código de tipo do fabricante (Huba Control): 528.9110030311
Marca do cadastro: NOVUS · Fabricante original: Huba Control AG, Würenlos, Suíça

Documentação

Documento oficial publicado pela NOVUS para esta família:

TP-528 — Manual de Instruções, revisão Man 5001665 V1.0x B, PDF em português e inglês.

O arquivo está arquivado no acervo do projeto. O mecanismo de anexo do PDF à página do produto na loja ainda não está definido e consta como pendência.

Perguntas frequentes

Qual é a faixa de medição deste modelo?
0...1 bar.

Que tipo de saída este modelo tem?
4-20 mA a 2 fios.

Qual é o grau de proteção?
IP67.

Qual é a conexão ao processo deste código?
rosca externa ¼ - 18 NPT (modelo base).

Ficha técnica

Marca: NOVUS
Modelo / variante: Tipo Huba 528, faixa 0...1 bar, 4-20 mA, Quickon IP67, rosca ¼ - 18 NPT — código de tipo 528.9110030311
Código do fabricante: 8800180010
Referência EquipaBR: 8800180010
Linha de negócio: SCT
Status de catálogo: VIGENTE
Faixa de medição: 0...1 bar
Sinal de saída: 4-20 mA a 2 fios
Conexão ao processo: rosca externa ¼ - 18 NPT (modelo base)
Conexão elétrica: conector de engate rápido Quickon
Grau de proteção: IP67
Peso: aproximadamente 90 g
