Descrição do produto

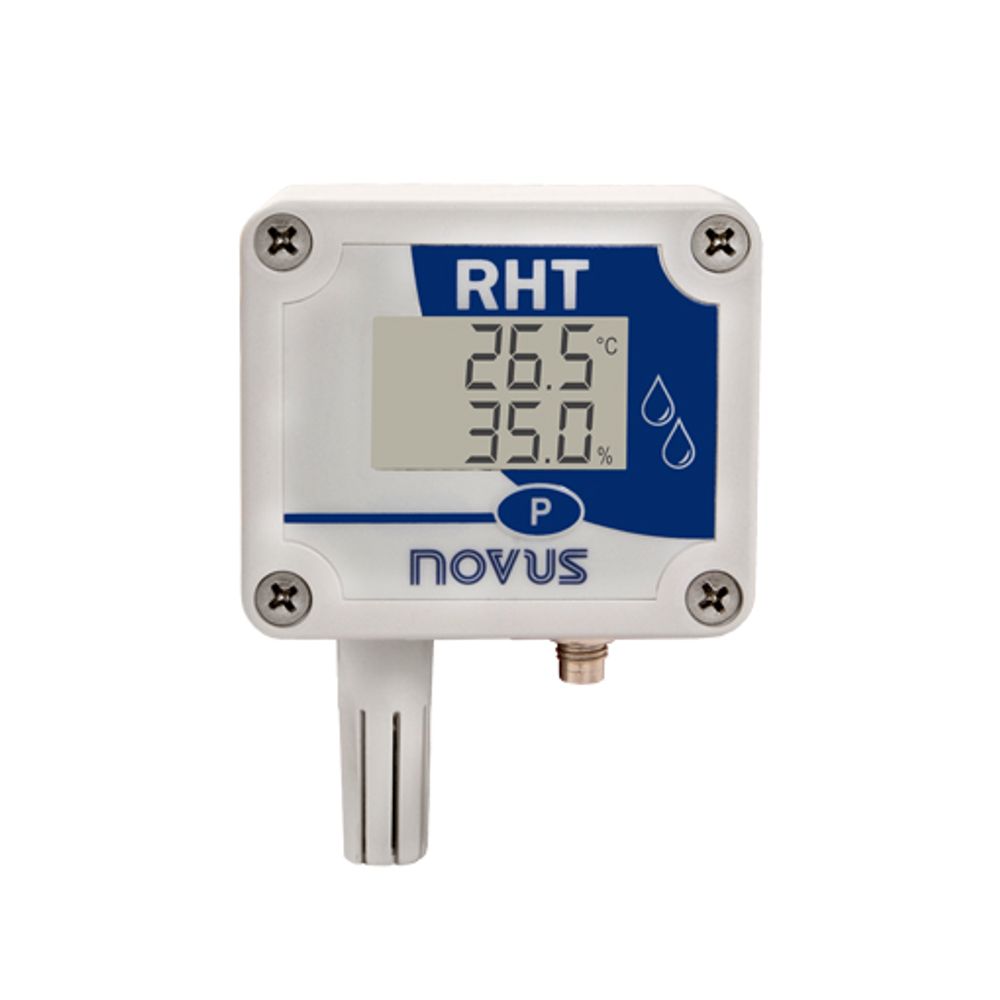

O RHT-WM-485-LCD é o transmissor de temperatura e umidade relativa da NOVUS para montagem em parede, com display LCD e comunicação serial RS485 em protocolo Modbus RTU. Ele mede temperatura e umidade relativa com sensor de alta precisão e estabilidade e calcula o ponto de orvalho, disponibilizando os três valores em registradores Modbus.

O display mostra duas grandezas simultaneamente, em quatro modos selecionáveis: temperatura e umidade relativa, temperatura e ponto de orvalho, umidade relativa e ponto de orvalho, ou somente temperatura. O transmissor atua como escravo Modbus RTU com endereço programável entre 1 e 247. A configuração completa é feita pelo software DigiConfig, enquanto endereço, baud rate e paridade também podem ser alterados em campo pelo botão frontal, sem software.

Esta referência comunica apenas por RS485: o produto não possui saída analógica de 4-20 mA nem de 0-10 V.

Benefícios e composição

Opcional de fábrica, definido pelo código de compra

Montagem em parede, modelo WM, que é o caso desta referência, com haste de tamanho único. A família também oferece o modelo DM, de duto, com haste em aço inoxidável de 150 mm ou 250 mm.

Conteúdo e configuração deste código

Incluído

Display LCD com duas indicações simultâneas e quatro modos: temperatura e umidade relativa, que é o padrão de fábrica; temperatura e ponto de orvalho; umidade relativa e ponto de orvalho; ou somente temperatura.
Botão de programação P no frontal, para ajustar os parâmetros de comunicação e trocar de tela. Pode ser bloqueado por registrador.
Sinalizador de comunicação COM, que indica recepção de dados da rede Modbus.
Interface RS485 com protocolo Modbus RTU, atuando como escravo, com endereço programável de 1 a 247, baud rate e paridade configuráveis.
Cálculo e transmissão do ponto de orvalho.
Offset de usuário independente para temperatura e para umidade.
Valor de erro configurável, transmitido quando o sensor apresenta problema, com padrão de fábrica -9999.
Unidade de temperatura selecionável entre °C e °F, com padrão de fábrica °C.
Ponteira de poliamida, que acompanha o transmissor conforme o manual.

Vendido à parte

Cabo de comunicação de 1,5 m, referência 8813099999, listado como acessório no manual.
Ponteira de bronze sinterizado, referência 8803900100.
Ponteira de polietileno de alta densidade, referência 8803900110, publicada no catálogo oficial como filtro sinterizado em teflon (PTFE).
Sensor RHT S35, placa de reposição, referência 8803900040.

Aplicações do produto

Monitoramento e registro de temperatura e umidade em armazéns farmacêuticos, aplicação apresentada em vídeo oficial da NOVUS para este produto.
Salas limpas e ambientes controlados que exigem exatidão e estabilidade das medidas.
Integração de temperatura, umidade e ponto de orvalho a sistemas supervisórios e CLPs por rede Modbus RTU.
Ambientes em que a leitura local no display é necessária além da leitura remota.

Especificações técnicas

Medição

Faixa de temperatura do sensor: -40 °C a 100 °C
Faixa de umidade relativa: 0 a 100 %UR, sem condensação
Faixa de ponto de orvalho: -40 °C e 100 °C
Resolução de temperatura: 0,1 °C, 14 bits, 16383 níveis
Resolução de umidade relativa: 0,1 %, 12 bits, 4095 níveis
Tempo de resposta de temperatura: até 30 s em ar em movimento lento
Tempo de resposta de umidade: até 8 s em ar em movimento suave, de 20 a 80 %RH
Intervalo entre amostragem: 3 segundos

Temperatura de trabalho do transmissor

Modelo WM, que é o desta referência: de -40 °C a 70 °C

Alimentação

Tensão: 12 Vcc a 30 Vcc
Consumo: menor que 16 mA

Comunicação

Interface: RS485
Protocolo: Modbus RTU, atuando como escravo
Endereço Modbus: programável de 1 a 247
Parâmetros ajustáveis pelo botão frontal: endereço, baud rate e paridade
Registradores de leitura: temperatura, umidade relativa e ponto de orvalho, com uma casa decimal

Mecânica e proteção

Alojamento: policarbonato
Dimensões: 60 x 70 x 35 mm
Grau de proteção da caixa do módulo eletrônico: IP65
Grau de proteção da cápsula de sensores: IP40
Montagem: em parede, com a cápsula do sensor voltada para baixo

Configuração e conformidade

Software configurador: DigiConfig, com menus em português, inglês ou espanhol
Compatibilidade eletromagnética: EM 61326:2000, grafia literal do manual

Manutenção do sensor

Secagem: forno a 80 °C, mais ou menos 10 °C, por 24 horas
Reidratação: 20 a 30 °C com umidade acima de 75 %UR, por 48 horas
Agentes que danificam o sensor: ácido clorídrico, ácido nítrico, ácido sulfúrico e amônia em concentrações elevadas

Documentação

RHT-485-LCD - Manual de Instruções V2.0x D (PDF, 07/01/2026)
RHT-485-LCD - Folheto comercial (PDF, 05/04/2026)
Guia de Seleção - Transmissores de Umidade e Temperatura (PDF, 27/01/2026)

Os documentos oficiais foram arquivados no projeto. A hospedagem dos PDFs na loja permanece pendente de definição.

Perguntas frequentes

Qual é a resolução?
0,1 °C, 14 bits, 16383 níveis.

Este modelo tem comunicação serial?
RS485.

Ficha técnica

Marca: NOVUS
Modelo / variante: Transmissor RHT-WM-485-LCD saída RS485 Modbus RTU - montagem em parede
Código do fabricante: 8803006430
Referência EquipaBR: 8803006430
Linha de negócio: SCT
Status de catálogo: VIGENTE
Resolução: 0,1 °C, 14 bits, 16383 níveis
Comunicação: RS485
Montagem: em parede, com a cápsula do sensor voltada para baixo
Dimensões: 60 x 70 x 35 mm
