Descrição do produto

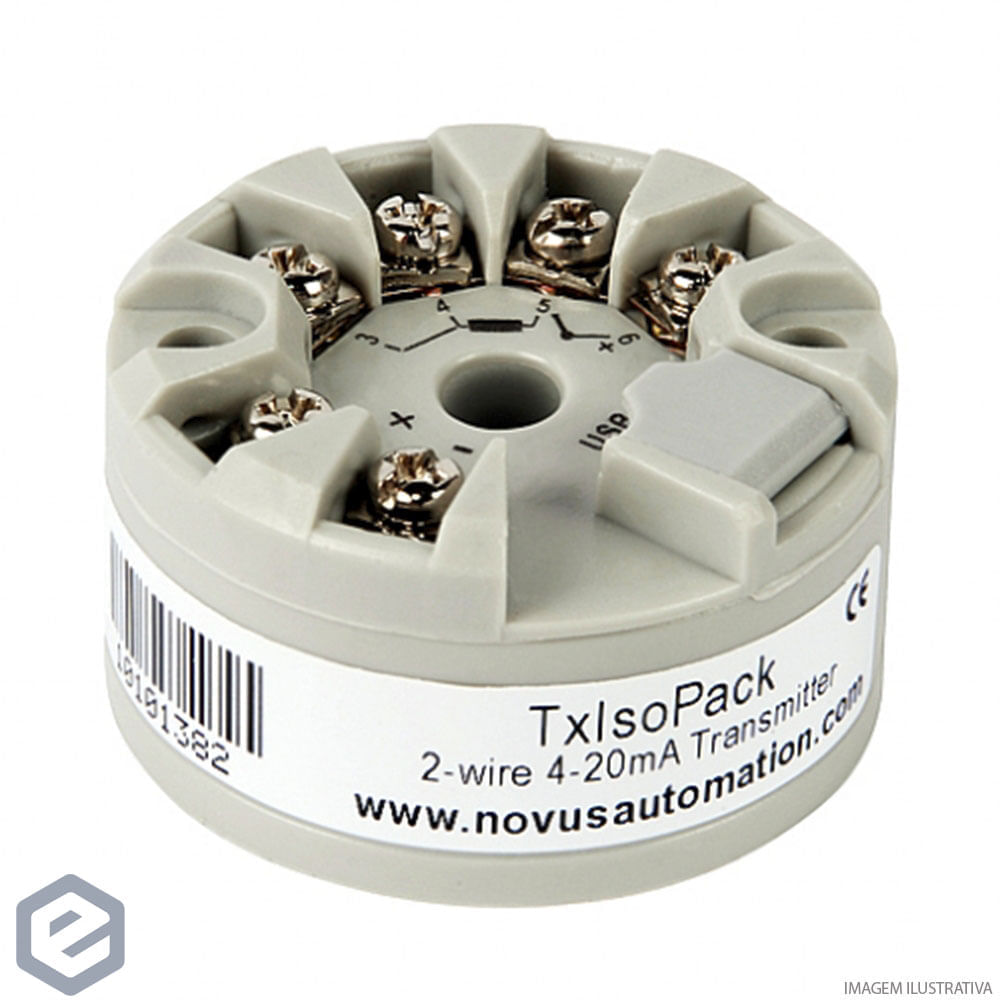

O TxIsoPack é um transmissor de temperatura isolado tipo 4-20 mA a dois fios, para montagem em cabeçote. Alimentado pelo loop de corrente, a sua configuração é realizada conectando o transmissor diretamente à interface USB do computador, sem necessidade de instalar driver adicional.

A corrente de saída representa o sinal aplicado à entrada do transmissor, linearizado em função do tipo de entrada configurado. A entrada aceita termopares, Pt100 a 2, 3 ou 4 fios e tensão de 0 a 50 mV, e a isolação entre entrada e saída é de 1000 Vca por 1 minuto.

Benefícios e composição

Opcional de fábrica

Configuração específica de sensor e faixa definida pelo usuário no pedido de compra; a NOVUS não publica código distinto para configurações.

Conteúdo e configuração deste código

Incluído

Entrada configurável para termopares J, K, R, S, T, N, E e B, Pt100 a 2, 3 e 4 fios e tensão de 0 a 50 mVcc.
Saída 4-20 mA ou 20-4 mA, tipo 2 fios, linear em relação à temperatura medida, alimentada pelo loop.
Isolação de 1000 Vca por 1 minuto entre entrada e saída.
Compensação interna de junta fria para termopares.
Proteção interna contra inversão da polaridade da tensão de alimentação.
Faixa invertida: quando o limite inferior é definido maior que o superior, a corrente de saída opera de 20 a 4 mA.
Correção de zero por software.
Transmissor calibrado de fábrica com sensores padronizados, sem necessidade de ajuste pelo usuário.
Configuração padrão de fábrica: sensor Pt100, faixa 0 a 100 °C, correção de zero 0 °C e saída em máximo para falhas de sensor.
Durante a configuração o transmissor é alimentado pela USB, sem necessidade de fonte externa.

Vendido à parte (não acompanha o produto)

Interface de configuração do transmissor, o cabo USB, que o manual declara poder ser adquirida junto ao fabricante ou em seus representantes autorizados. A página oficial publica o kit TxConfig Pack, com software configurador e cabo USB, sob a referência 8807000099.

Aplicações do produto

Montagem no cabeçote do sensor, conforme indicado no manual para instalação em cabeçotes.
Medição com termopares, Pt100 a 2, 3 ou 4 fios e sinais de tensão de 0 a 50 mV, com saída linearizada em 4-20 mA.
Instalações que exigem isolação elétrica entre entrada e saída.
Comissionamento e reconfiguração em campo com o transmissor em operação: a conexão USB pode ser feita mesmo com o transmissor ligado ao processo, sem ocasionar erros na medida.

Especificações técnicas

Entrada

Termopares: tipos J, K, R, S, T, N, E e B conforme NBR 12771; impedância muito superior a 1 MΩ
Pt100: tipos 2, 3 e 4 fios, excitação de 0,17 mA, alfa igual a 0,00385, conforme NBR 13773; a página oficial acrescenta a referência IEC 751. Para Pt100 a 2 fios, interligar os terminais 3 e 4
Tensão: 0 a 50 mVcc; impedância muito superior a 1 MΩ

Faixas por tipo de sensor

Termopar K: -150 a 1370 °C, faixa mínima 100 °C
Termopar J: -100 a 760 °C, faixa mínima 100 °C
Termopar R: -50 a 1760 °C, faixa mínima 400 °C
Termopar S: -50 a 1760 °C, faixa mínima 400 °C
Termopar T: -160 a 400 °C, faixa mínima 100 °C
Termopar N: -270 a 1300 °C, faixa mínima 100 °C
Termopar E: -90 a 720 °C, faixa mínima 100 °C
Termopar B: 500 a 1820 °C, faixa mínima 400 °C
Pt100: -200 a 650 °C, faixa mínima 40 °C
Tensão 0 a 50 mV: faixa mínima 5 mV

Exatidão e desempenho

Precisão total: erro máximo de 0,3 % da faixa máxima para termopares e de 0,2 % da faixa máxima para Pt100 e tensão
Base de cálculo: a precisão é sempre baseada na faixa máxima do sensor utilizado, mesmo quando uma faixa intermediária é configurada. O próprio manual exemplifica: um Pt100 com faixa máxima de -200 a 650 °C e precisão total de 0,2 % resulta em erro absoluto de até 1,7 °C, e esse erro é o mesmo para uma faixa estreita configurada pelo usuário
Tempo de resposta: até 500 ms
Comportamento em falha de sensor: mínimo leva a corrente de saída para 3,8 mA (down-scale, típico de refrigeração); máximo leva para 20,5 mA (up-scale, típico de aquecimento)

Saída, isolação e alimentação

Sinal de saída: corrente de 4-20 mA ou 20-4 mA, tipo 2 fios, linear em relação à temperatura medida pelo sensor selecionado
Resolução da saída: 0,004 mA, equivalente a 12 bits
Isolamento: 1000 Vca por 1 minuto entre entrada e saída
Alimentação: 12 a 35 Vcc, tensão sobre o transmissor
Carga máxima em série: RL igual a (Vcc menos 12) dividido por 0,02, em ohms

Condições ambientais e construção

Temperatura de operação: -20 a 75 °C
Umidade ambiente: 0 a 90 % UR
Compatibilidade eletromagnética: EN 50081-2 e EN 50082-2
Caixa: ABS, diâmetro de 44 mm e altura máxima de 24 mm
Cabo de conexão: USB mini-B de 5 pinos
Invólucro dos terminais: poliamida
Secção do fio utilizado: 0,14 a 1,5 mm²
Torque recomendado no terminal: 0,8 Nm
Terminais do sensor: terminais 3, 4, 5 e 6 dedicados à conexão do sensor
Montagem: cabeçote de sensor

Configuração e advertência de uso

Software: software TxConfig, conforme o manual de operação deste modelo
Conexão: cabo USB mini-B à porta USB do computador, sem necessidade de driver adicional
Alimentação durante a configuração: pela própria USB, sem fonte externa; também é possível configurar com o transmissor ligado ao loop
Advertência: não há isolamento elétrico entre a entrada do transmissor e a porta de comunicação, portanto não é recomendada a configuração com a entrada de sensor ligada ao processo. A isolação de 1000 Vca é entre entrada e saída, não entre a entrada e a porta USB
Nota de aferição: verificar se a corrente de excitação de Pt100 exigida pelo calibrador é compatível com a usada pelo transmissor, de 0,17 mA

Documentação

TxIsoPack - Manual de Operação V1.1x E
Transmissores de Temperatura - Folheto Comercial
Guia de Seleção - Transmissores de Temperatura

Documentos publicados na aba de downloads da página oficial do produto. A hospedagem dos PDFs na loja permanece pendente de definição.

Perguntas frequentes

Qual é a alimentação deste equipamento?
12 a 35 Vcc, tensão sobre o transmissor.

Que tipo de saída este modelo tem?
corrente de 4-20 mA ou 20-4 mA, tipo 2 fios, linear em relação à temperatura medida pelo sensor selecionado.

Qual é a resolução?
0,004 mA, equivalente a 12 bits.

Em que faixa de temperatura o equipamento opera?
-20 a 75 °C.

Ficha técnica

Marca: NOVUS
Modelo / variante: TxIsoPack USB 4-20 mA - transmissor isolado para cabeçote, configuração via USB
Código do fabricante: 8807000000
Referência EquipaBR: 8807000000
Linha de negócio: SCT
Status de catálogo: VIGENTE
Resolução: 0,004 mA, equivalente a 12 bits
Alimentação: 12 a 35 Vcc, tensão sobre o transmissor
Sinal de saída: corrente de 4-20 mA ou 20-4 mA, tipo 2 fios, linear em relação à temperatura medida pelo sensor selecionado
Temperatura de operação: -20 a 75 °C
Montagem: cabeçote de sensor
