Descrição do produto

O NOVUS NP640 na versão de 0 a 1 bar (0,1 MPa / 14,50 psi) com conexão ao processo ½ NPT é um transmissor de pressão relativa a dois fios, com saída 4-20 mA, configurável e recalibrável em campo. O elemento sensor é piezorresistivo em polisilício preenchido por óleo de silicone, o que sustenta a exatidão de < ± 0,25 % da faixa máxima.

Com rangeabilidade 3:1, a faixa de transmissão pode ser ajustada por software até 1/3 do fundo de escala, na unidade de preferência, sem troca de equipamento. O corpo é produzido em aço inox 316 e o grau de proteção IP65 protege contra jatos d'água e poeira, o que torna o NP640 adequado a ambientes hostis.

Benefícios e composição

Opcional de fábrica

Não há opcional de fábrica. Cada combinação de rosca e faixa máxima é um modelo distinto, com código de compra próprio.

Gratuito — não é produto

• Software SigNow para Windows
• Software TxConfig II para Windows
• Aplicativo SigNow para Android

Conteúdo e configuração deste código

Incluído na embalagem

• O transmissor NP640
• Um guia rápido de instalação e operação

Incluído — de série no equipamento

• Saída 4-20 mA a dois fios conforme a recomendação NAMUR NE-43
• Rangeabilidade 3:1, configurável por software
• Recalibração em campo ou em laboratório, com ajuste da calibração de fábrica
• Saída reversa 20-4 mA e escolha do estado da saída em caso de falha do sensor (mínimo abaixo de 4 mA ou máximo acima de 20 mA), ambos por configuração
• Correção de zero por software
• Corpo e partes molhadas em aço inox 316
• Grau de proteção IP65
• Proteção interna contra inversão de polaridade da alimentação
• Faixa nominal e rosca de processo definidas de fábrica pelo código de compra: este modelo sai com faixa máxima de 1 bar e rosca ½ NPT

Não incluído — vendido à parte

• Interface de Configuração TxConfig-USB-DIN43650, código NOVUS 8816021069: necessária para reconfigurar faixa, unidade, tipo de saída, estado da saída em falha e correção de zero. Não acompanha o produto
• Cabo OTG para configuração por smartphone Android: item de mercado, sem código NOVUS publicado

Aplicações do produto

• Linhas pressurizadas no beneficiamento de alimentos e bebidas
• Monitoramento de água para refrigeração
• Redes de ar comprimido
• Verificação da eficiência em bombas de recalque
• Automação predial: monitoramento da pressão de água na entrada e na saída de bombas de recalque, bloqueando o acionamento sem água na entrada (evita operação a seco e dano ao selo mecânico) e detectando falha quando a pressão de saída não se eleva

Especificações técnicas

Faixa e pressões — modelo TP NP640 1/2 NPT 0...1 BAR

• Faixa máxima de medição (Max. Range): 0 a 1 bar (0,1 MPa / 14,50 psi)
• Tipo de medida: pressão relativa positiva (regra do manual para faixas máximas de até 10 bar)
• Rangeabilidade: 3:1, configurável por software (faixa do usuário até 1/3 do fundo de escala, respeitando a faixa mínima indicada no software)
• Sobrepressão: 2 × a faixa máxima
• Pressão de ruptura: 5 × o valor superior da faixa
• Unidades de pressão configuráveis: bar, mbar, MPa, kPa, kgf/m², kgf/cm², atm, mH2O e psi
• Compatibilidade de meio: todos os gases e líquidos compatíveis com as partes molhadas em aço inox 316

Desempenho

• Exatidão: < ± 0,25 % da faixa máxima, incluindo linearidade, histerese e repetibilidade nas condições de referência
• Estabilidade a longo prazo: < ± 0,3 % da faixa máxima por ano
• Durabilidade: mais de 10 milhões de ciclos
• Desvio térmico máximo: < ± 0,05 % da faixa máxima por °C, incluindo desvios de zero e de span
• Influência da posição de montagem: < 0,001 % da faixa máxima por °C (transcrição literal do manual)
• Resolução: < 0,02 % da faixa máxima
• Resposta dinâmica: < 30 ms
• Condições de referência das especificações: ambiente 23 °C ± 3 °C, alimentação 24 V, carga 250 Ω, posição vertical com a conexão de pressão para baixo e pressão atmosférica de 1015 ± 30 mbar

Elétrica

• Sinal de saída: 4-20 mA a dois fios, conforme NAMUR NE-43; corrente máxima < 21,5 mA; saída reversa 20-4 mA configurável por software
• Alimentação: 11 a 33 Vcc, pelo próprio loop de corrente
• Carga máxima (RL): RL = (Vcc − 11) / 20 mA, em ohms, onde Vcc é a tensão de alimentação
• Conexão elétrica: conector para válvula tipo A, DIN EN 175301-803, IP65; condutor de até 1,5 mm²; cabo de 6 a 8 mm de diâmetro
• Grau de proteção: IP65

Condições ambientais

• Temperatura de operação: -20 a 70 °C
• Temperatura do meio: -20 a 100 °C
• Temperatura de armazenamento: -40 a 100 °C

Mecânica e materiais — versão ½ NPT

• Conexão ao processo: ½ NPT, rosca externa
• Sensor: piezorresistivo em polisilício, preenchido por óleo de silicone
• Corpo do transmissor: aço inox 316
• Partes molhadas: sensor em aço inox 316 e conexão metálica em aço inox 316
• Comprimento da rosca (cota A): 20,0 mm
• Comprimento do corpo até a base do conector (cota B): 67,2 mm — não inclui o conector DIN
• Conector DIN, dimensão axial: 26,8 mm. Comprimento axial total aproximado: 94,0 mm (soma derivada de B mais 26,8 mm)
• Conjunto do conector, direção transversal ao eixo: 41 mm no total e 27,7 mm no corpo do conector
• Prensa-cabo do conector: Ø 16 mm
• Corpo cilíndrico: Ø 25 mm
• Sextavado de aperto: S27
• Peso: 166 g

Configuração

• Configuração de fábrica: o transmissor sai pronto para uso; não é necessária nenhuma intervenção para operar na faixa e na rosca do código de compra
• Meios de configuração: software SigNow para Windows, software TxConfig II para Windows ou aplicativo SigNow para Android (por cabo OTG) — todos exigem a interface TxConfig-USB-DIN43650, vendida à parte
• Parâmetros configuráveis: unidade de pressão; limites inferior e superior da faixa do usuário; estado da saída em falha do sensor; tipo de saída 4-20 mA ou 20-4 mA; correção de zero
• Compatibilidade de firmware: o firmware V1.1x exige a versão 13503 do software TxConfig II

Certificações

• Declarado pelo fabricante: CE e UKCA
• Declaração de Conformidade CE: diretivas EMC 2014/30/EU e RoHS 2011/65/EU; normas EN 61326-1:2013 e IEC 61326-1:2012; emissão conforme CISPR 11:2009; imunidade conforme IEC 61000-4-2, -3, -4, -6 e -8

Documentação

• NP640 - Manual de Instruções V1.1x A (PDF, 02/12/2025)
• NP640 - Folheto Comercial (PDF, 20/05/2026)
• NP640 - CE - D.O.C., Declaração de Conformidade CE (PDF, emitida em 23/07/2021)

Perguntas frequentes

Qual é a alimentação deste equipamento?
11 a 33 Vcc, pelo próprio loop de corrente.

Que tipo de saída este modelo tem?
4-20 mA a dois fios, conforme NAMUR NE-43; corrente máxima < 21,5 mA; saída reversa 20-4 mA configurável por software.

Que tipo de sensor este modelo usa?
piezorresistivo em polisilício, preenchido por óleo de silicone.

Qual é a exatidão da medida?
< ± 0,25 % da faixa máxima, incluindo linearidade, histerese e repetibilidade nas condições de referência.

Qual é a resolução?
< 0,02 % da faixa máxima.

Qual é o grau de proteção?
IP65.

Qual é a conexão ao processo deste código?
½ NPT, rosca externa.

Em que faixa de temperatura o equipamento opera?
-20 a 70 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: NP640 ½ NPT, 0 a 1 bar
• Código do fabricante: 8801220010
• Referência EquipaBR: 8801220010
• Linha de negócio: SCT
• Status de catálogo: VIGENTE
• Tipo de medida: pressão relativa positiva (regra do manual para faixas máximas de até 10 bar)
• Sensor: piezorresistivo em polisilício, preenchido por óleo de silicone
• Exatidão: < ± 0,25 % da faixa máxima, incluindo linearidade, histerese e repetibilidade nas condições de referência
• Resolução: < 0,02 % da faixa máxima
• Alimentação: 11 a 33 Vcc, pelo próprio loop de corrente
• Sinal de saída: 4-20 mA a dois fios, conforme NAMUR NE-43; corrente máxima < 21,5 mA; saída reversa 20-4 mA configurável por software
• Conexão ao processo: ½ NPT, rosca externa
• Conexão elétrica: conector para válvula tipo A, DIN EN 175301-803, IP65; condutor de até 1,5 mm²; cabo de 6 a 8 mm de diâmetro
• Grau de proteção: IP65
• Temperatura de operação: -20 a 70 °C
• Peso: 166 g

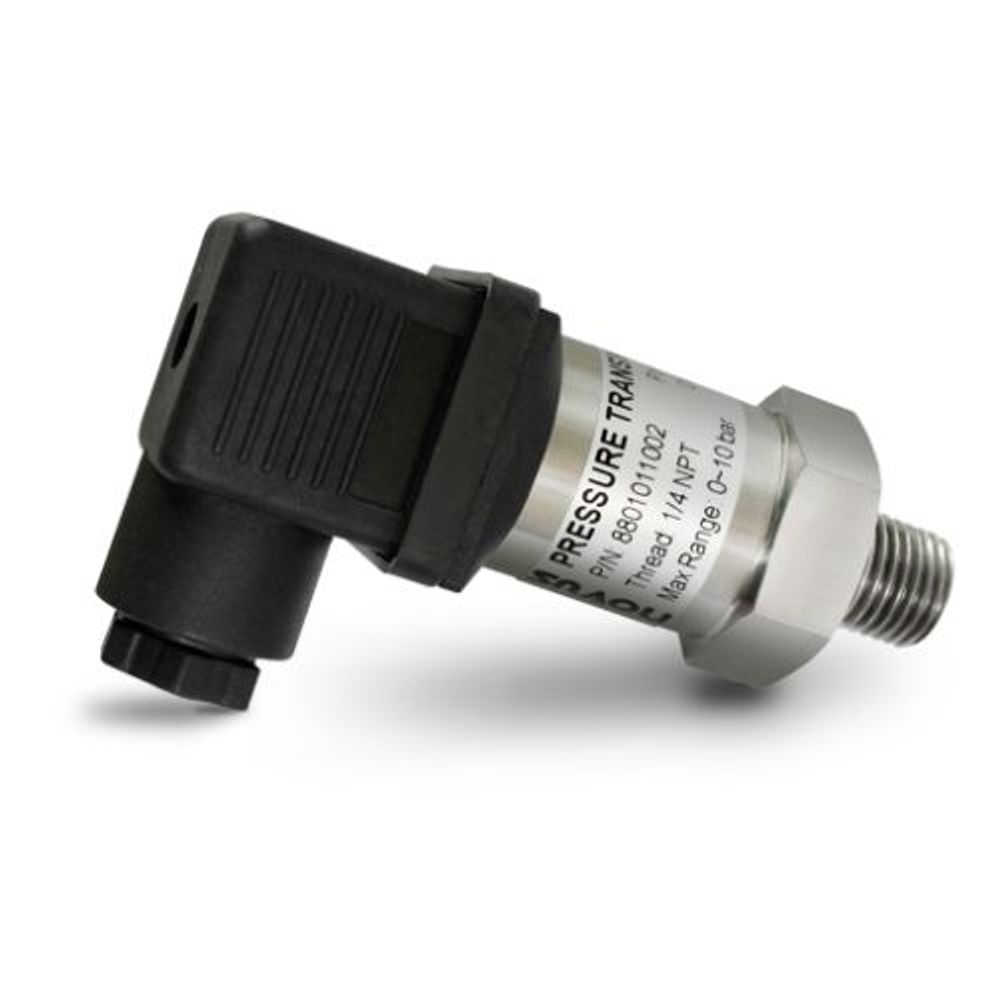

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
