Descrição do produto

Produto descontinuado (fora de linha). O NP400 consta na página oficial Fora de Catálogo da NOVUS e o fabricante não indica produto substituto. A oferta se limita ao estoque remanescente, sem previsão de reposição: confirme a disponibilidade antes de especificar o item em projeto novo ou em manutenção recorrente. O manual de instruções e a Declaração de Conformidade CE seguem publicados pela NOVUS, de modo que a unidade adquirida continua documentada.

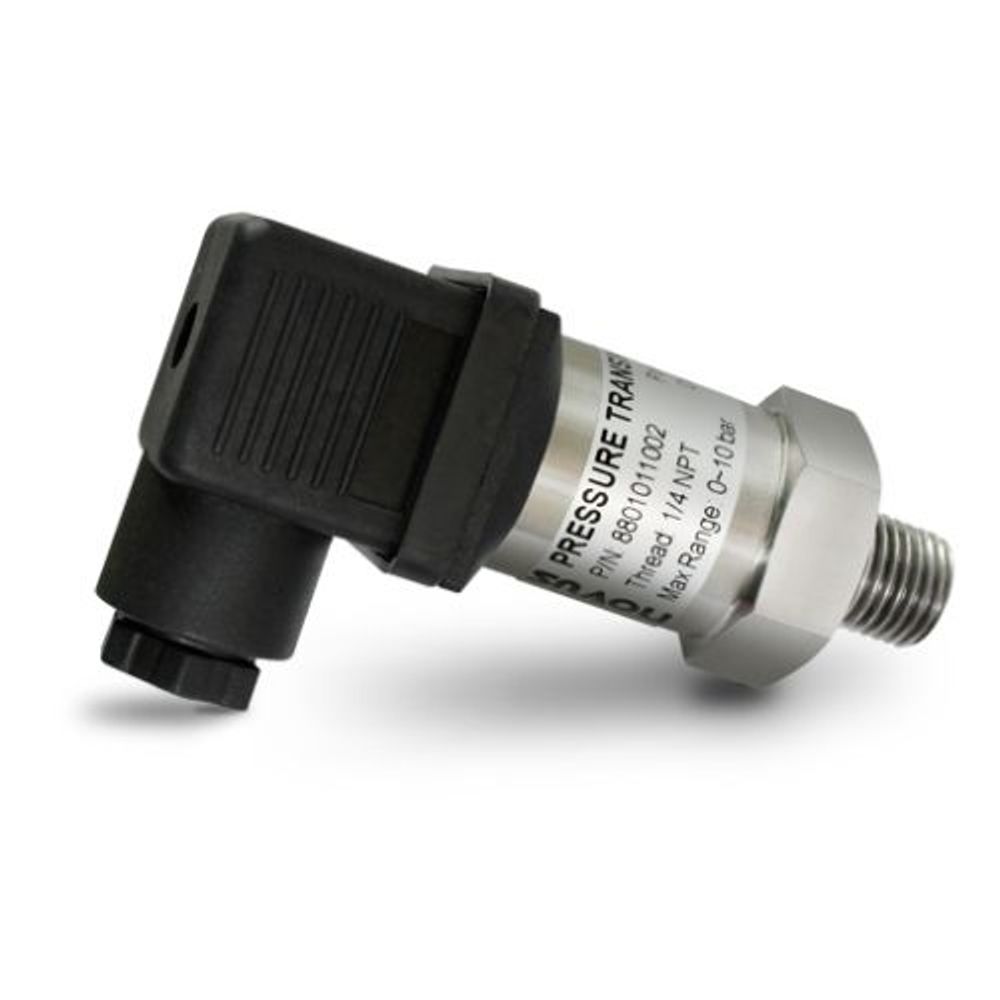

O NP400 é um transmissor de pressão relativa positiva da NOVUS para aplicações industriais. O elemento sensor é piezorresistivo, com filme espesso sobre cerâmica (Al2O3 96 %), o corpo é em aço inox 316 e a saída é 4-20 mA a 2 fios, com alimentação de 11 a 33 Vcc. A ligação elétrica usa conector para válvula tipo A no padrão DIN 43650 (DIN EN 175301-803) com grau de proteção IP65, o que mantém o comissionamento rápido mesmo em campo.

Esta configuração é o NP400 com conexão ao processo 1/2 BSP e faixa de medição 0...10 bar (1 MPa / 145,04 psi). A rosca e a faixa de cada unidade vêm indicadas na etiqueta de identificação do produto.

Benefícios e composição

Recursos do transmissor nesta configuração:

• Medida de pressão relativa positiva na faixa 0...10 bar.
• Sensor piezorresistivo com filme espesso em cerâmica (Al2O3 96 %), sem fluido de enchimento.
• Saída em corrente 4-20 mA a 2 fios, com corrente máxima < 21,5 mA.
• Alimentação de 11 a 33 Vcc com proteção interna contra inversão de polaridade.
• Conexão ao processo 1/2 BSP, em aço inox 316.
• Conector elétrico para válvula tipo A (DIN EN 175301-803) com grau de proteção IP65.
• Resposta dinâmica < 1 ms.
• Peso aproximado de 121 g nesta rosca.
• Certificação CE (EN 61326-1:2013 e RoHS 2011/65/EU).

Acompanha o produto (lista oficial de desembalagem do manual): o transmissor NP400, um guia rápido de instalação e operação, um conector elétrico com vedação e um parafuso de fixação do conector ao transmissor.

Opções definidas no pedido (são versões de fábrica, não acessórios): a conexão ao processo, entre 1/4 NPT, 1/2 NPT, 1/2 BSP e G 1/4, e a faixa de medição, entre as 13 faixas nominais de 0...2 bar a 0...400 bar. Este código corresponde à combinação 1/2 BSP com faixa 0...10 bar; as demais combinações são outros códigos e não podem ser atendidas por esta unidade.

Acessórios vendidos à parte: nenhum acessório é citado nas fontes oficiais do NP400. O conector elétrico com vedação e o parafuso de fixação já acompanham o transmissor.

Aplicações do produto

• Medição de pressão relativa positiva em processos industriais.
• Ambientes hostis: o conector tipo A (DIN EN 175301-803) tem grau de proteção IP65, protegido contra jatos de água e poeira.
• Gases e líquidos compatíveis com as partes molhadas: sensor cerâmico Al2O3 96 %, anel de vedação em FKM e conexão metálica em aço inox 316.
• Reposição e manutenção de instalações que já operam com o NP400, aproveitando o estoque remanescente desta rosca e faixa.
• Restrição declarada pela NOVUS: o NP400 não é compatível com amônia (Declaração de Conformidade CE do produto).

Especificações técnicas

Valores do Manual de Instruções NP400 V1.0x H (NOVUS). Condições de referência: ambiente 23 °C ± 3 °C, alimentação 24 V, carga 250 Ω e posição vertical, com a conexão de pressão para baixo.

Medição — faixa 0...10 bar

• Tipo de medida: pressão relativa positiva
• Pressão nominal (faixa de medição): 0...10 bar (1 MPa / 145,04 psi)
• Sobrepressão admissível: 12 bar (1,2 MPa)
• Pressão de ruptura: 25 bar (2,5 MPa)
• Exatidão da medida: < ± 0,5 % F.S. (faixa nominal menor que 50 bar)
• Resolução: < 0,1 % da faixa máxima
• Desvio térmico máximo: < ± 0,06 % da faixa máxima / °C (inclui desvios de zero e de span)
• Influência da posição de montagem: < 0,001 % da faixa máxima / °C
• Resposta dinâmica: < 1 ms

Sinal de saída e alimentação

• Sinal de saída: corrente elétrica, 4-20 mA, 2 fios; corrente máxima < 21,5 mA
• Alimentação elétrica: 11 a 33 Vcc, com proteção interna contra inversão de polaridade
• Carga máxima (RL): RL = (Vcc − 11) / 20 mA (Ω), em que Vcc é a tensão de alimentação
• Conexão elétrica: conector para válvula tipo A (DIN EN 175301-803), IP65; condutor de 1,5 mm² no máximo; cabo de 6 a 8 mm de diâmetro

Mecânica — conexão 1/2 BSP

• Conexão ao processo: 1/2 BSP (rosca externa; informação presente na etiqueta de identificação do produto)
• Cota A (tabela 2 / figura 3 do manual): 14,0 mm
• Cota B (tabela 2 / figura 3 do manual): 49,5 mm
• Peso: 121 g
• Sensor: piezorresistivo com filme espesso em cerâmica (Al2O3 96 %)
• Corpo: aço inox 316
• Partes molhadas: sensor cerâmico Al2O3 96 %, anel de vedação em FKM e conexão metálica em aço inox 316
• Vedações externas: FKM (o manual especifica FKM para as vedações externas dos modelos com conexão 1/2 BSP e G 1/4)

Condições ambientais

• Temperatura de operação: −20 a 70 °C
• Temperatura do meio: −20 a 100 °C
• Temperatura de armazenamento: −40 a 70 °C

Conformidade

• Certificação: CE
• Compatibilidade eletromagnética: EN 61326-1:2013
• RoHS: 2011/65/EU
• Restrição de uso declarada pelo fabricante: não compatível com amônia
• Origem: fabricado no Brasil pela NOVUS (indicação MADE IN BRAZIL na etiqueta do produto)

Nota do fabricante registrada no manual: versões anteriores do NP400 (2020) possuem outras medidas dimensionais. Em unidade de estoque antigo, confira a etiqueta e as cotas da peça física antes de usar a dimensão como critério de projeto.

Documentação

Documentos oficiais NOVUS do NP400, disponíveis na aba Downloads do fabricante (títulos conforme publicados; mecanismo de anexo na loja pendente de hospedagem):

• NP400 - Manual — Manual de Instruções, versão V1.0x H, em português
• NP400 - CE - D.O.C. — Declaração de Conformidade CE, em inglês

Perguntas frequentes

Qual é a faixa de medição deste modelo?
0...10 bar (1 MPa / 145,04 psi).

Qual é a alimentação deste equipamento?
11 a 33 Vcc, com proteção interna contra inversão de polaridade.

Que tipo de saída este modelo tem?
corrente elétrica, 4-20 mA, 2 fios; corrente máxima < 21,5 mA.

Que tipo de sensor este modelo usa?
piezorresistivo com filme espesso em cerâmica (Al2O3 96 %).

Qual é a exatidão da medida?
< ± 0,5 % F.S. (faixa nominal menor que 50 bar).

Qual é a resolução?
< 0,1 % da faixa máxima.

Qual é a conexão ao processo deste código?
1/2 BSP (rosca externa; informação presente na etiqueta de identificação do produto).

Em que faixa de temperatura o equipamento opera?
−20 a 70 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: NP400 — conexão ao processo 1/2 BSP, faixa de medição 0...10 bar (1 MPa / 145,04 psi), saída 4-20 mA 2 fios
• Código do fabricante: 8801522010
• Referência EquipaBR: 8801522010
• Linha de negócio: SCT
• Status de catálogo: DESCONTINUADO_CONFIRMADO
• Tipo de medida: pressão relativa positiva
• Sensor: piezorresistivo com filme espesso em cerâmica (Al2O3 96 %)
• Faixa de medição: 0...10 bar (1 MPa / 145,04 psi)
• Exatidão: < ± 0,5 % F.S. (faixa nominal menor que 50 bar)
• Resolução: < 0,1 % da faixa máxima
• Alimentação: 11 a 33 Vcc, com proteção interna contra inversão de polaridade
• Sinal de saída: corrente elétrica, 4-20 mA, 2 fios; corrente máxima < 21,5 mA
• Conexão ao processo: 1/2 BSP (rosca externa; informação presente na etiqueta de identificação do produto)
• Conexão elétrica: conector para válvula tipo A (DIN EN 175301-803), IP65; condutor de 1,5 mm² no máximo; cabo de 6 a 8 mm de diâmetro
• Temperatura de operação: −20 a 70 °C
• Peso: 121 g
• Certificações: CE

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
