Descrição do produto

O FieldLogger é um registrador de dados industrial para monitoramento preciso e contínuo de temperatura, umidade e outras variáveis analógicas e digitais. Este código reúne 8 canais de entrada analógica universais com conversor A/D de 24 bits e taxa de leitura e registro de até 1000 leituras por segundo, 8 I/Os digitais configuráveis individualmente como entrada ou saída e 2 saídas a relé (NA, NF e comum).

A memória interna registra aproximadamente 512k registros (2.162.688 bytes de memória flash), com até 100 canais registráveis em taxa configurável. A descarga de dados é feita por software, pela interface USB-host com pen drive ou por FTP pela interface Ethernet. O equipamento conta ainda com 128 canais virtuais para funções matemáticas, trigonométricas e lógicas, e 32 alarmes configuráveis.

Este é o modelo Standard, alimentado de 100 a 240 Vca/cc, e por isso oferece a saída auxiliar de 24 Vcc para alimentar transmissores 4-20 mA. O FieldLogger atende aos requisitos da FDA CFR 21 Parte 11 quando configurado pelo software NXperience Trust, e é homologado UL e CE.

Benefícios e composição

Itens inerentes a este código de compra:

• Entradas analógicas (incluídas): 8 canais universais para termopares, V, mV, mA, Pt100 e Pt1000, com conversor A/D de 24 bits e até 1000 leituras por segundo.
• I/Os digitais (incluídos): 8, configurados individualmente como entrada ou saída.
• Saídas a relé (incluídas): 2, com contatos NA, NF e comum.
• Interface Ethernet (incluída neste código): com os serviços SMTP, HTTP, FTP cliente e servidor, SNMP e traps, Modbus TCP, DHCP e MQTT.
• Interfaces RS485 (incluídas neste código): duas, conforme a descrição oficial do modelo.
• Interface USB (incluída): USB-device para configuração, monitoração e coleta, e USB-host para coleta por pen drive.
• Alarmes e canais virtuais (incluídos): até 32 alarmes e até 128 canais virtuais.
• Saída auxiliar 24 Vcc (incluída neste código): para alimentar até 8 transmissores 4-20 mA. Atenção: o manual oficial determina que esta saída não é fornecida nos modelos 24 V, que são os códigos 8812120004 e 8812130400.
• Bateria do relógio (incluída): lítio 3 V CR2032, já instalada de fábrica.
• Opcionais de fábrica: nenhum opcional selecionável dentro deste código. A escolha entre interface de rede e tensão de alimentação se dá pela escolha do código de compra.
• Interface Homem-Máquina: acessório vendido à parte, código 8812190950. O manual oficial afirma literalmente que a IHM é um acessório do FieldLogger. Nenhum código de compra acompanha IHM.
• Acessórios vendidos à parte: IHM FieldLogger (8812190950); kit para fixação remota da IHM com cabo de 1,8 m (8999900038); cartão SD 32 GB Classe 10 (8812199000); conversor USB-I485 (8816001039); fonte de alimentação 100-240 VAC / 12 VDC 1,5 A (8816060122); bateria de lítio 3 V CR2032 (8821000040).

Aplicações do produto

• Cadeias de frio: controle rigoroso de temperatura para garantir a qualidade e a segurança de produtos perecíveis.
• Armazéns de alimentos e farmacêuticos: monitoramento das condições de armazenamento para cumprimento de normas.
• Sistemas HVAC: controle e monitoramento em tempo real de equipamentos de climatização.
• Laboratórios e centros de pesquisa: registro e análise de dados ambientais críticos.
• Plantas fotovoltaicas: monitoramento de estações meteorológicas, com transmissão para plataformas SCADA e sistemas em nuvem.
• Casos de aplicação publicados pela NOVUS: controle de temperatura no tratamento térmico da madeira; monitoramento de temperatura em cubículos de medição; monitoramento de temperatura em estufas de cozimento; monitoramento de vazamento de gás de amônia em frigoríficos; monitoramento e controle remoto de ambiência e nível de água em aviários; monitoramento remoto de máquinas para tratamento térmico por resistências.

Especificações técnicas

Entradas e saídas

• Entradas analógicas: 8 canais universais - termopares, V, mV, mA, Pt100 e Pt1000
• Taxa de leitura e registro: até 1000 por segundo
• Resolução do conversor A/D: 24 bits
• I/Os digitais: 8, configurados individualmente como entrada ou saída
• Saídas a relé: 2 (NA, NF e comum)
• Sinais lineares aceitos: 0 a 20 mA; 4 a 20 mA; 0 a 20 mV; 0 a 50 mV; 0 a 60 mV; -20 a 20 mV; 0 a 5 V; 0 a 10 V

Faixas de medição por tipo de sensor

• Termopar J: -120,0 a 1000,0 °C
• Termopar K: -130,0 a 1372,0 °C
• Termopar T: -130,0 a 400,0 °C
• Termopar E: -130,0 a 780,0 °C
• Termopar N: -130,0 a 1300,0 °C
• Termopares R e S: 20,0 a 1768,0 °C
• Termopar B: 100,0 a 1820,0 °C
• Pt100 e Pt1000: -200,0 a 850,0 °C

Exatidão

• Termopares J, K, T, E e N: ± 0,2 % do fundo de escala ± 1 °C
• Termopares R, S e B: ± 0,2 % do fundo de escala ± 3 °C
• Pt100 e Pt1000: ± 0,15 % do fundo de escala
• Sinais lineares (mA, mV, V): ± 0,15 % do fundo de escala
• Condição: a exatidão é garantida em intervalos de leitura maiores que 0,2 segundo por canal

Características das entradas e saídas

• Impedância de entrada: termopares, Pt100, Pt1000 e mV: maior que 2 MΩ; mA: 15 Ω + 1,5 V; V: 1,1 MΩ
• Corrente de excitação: Pt100: 360 µA; Pt1000: 320 µA
• Curva Pt100/Pt1000: Alfa = 0,00385
• Resistência de cabo Pt100/Pt1000 compensada: máximo 40 Ohms
• Entradas digitais: nível lógico 0 de 0 a 0,8 Vcc; nível lógico 1 de 2 a 30 Vcc; tensão máxima 30 Vcc; corrente típica a 30 Vcc: 3 mA; frequência máxima de contagem 250 Hz; pulso mínimo de 2 ms em cada nível; contador de 32 bits
• Saídas digitais: máximo 30 Vcc e 200 mA chaveados
• Relés: 3 A a 250 Vca; 3 A a 30 Vcc

Registro e memória

• Memória interna: flash de 2.162.688 bytes, aproximadamente 512k registros
• Canais registráveis: até 100, com taxa configurável
• Limites de taxa: 1 canal a 1000 registros por segundo ou 100 canais a 10 registros por segundo
• Modo de registro: permite registro circular, sobrescrevendo os dados mais antigos
• Coleta: permitida durante o registro
• Sistemas de arquivo: FAT32 e FAT16
• Canais virtuais: até 128, com soma, subtração, multiplicação, divisão, radiciação, exponenciação, seno, cosseno, raiz quadrada, potência e lógica E, OU e OU exclusivo
• Alarmes: até 32, acionando relés, saídas digitais, e-mails, traps SNMP, início e parada do registro e reset de acumuladores

Comunicação

• Serviços Ethernet: SMTP para alerta de alarme por e-mail; HTTP com páginas de canais e status; FTP cliente e servidor para download dos registros; SNMP e traps; Modbus TCP; DHCP; MQTT
• Comandos Modbus suportados: 01h, 03h, 05h, 06h e 0Fh
• Conexões simultâneas: 10 TCP e 10 UDP
• FTP como servidor: modo passivo, padrão UNIX, 1 conexão simultânea
• SMTP: autenticação AUTH LOGIN
• Software de configuração: NXperience e NXperience Trust

Alimentação

• Alimentação: modelo Standard, 100 a 240 Vca/cc ±10 %, 50/60 Hz
• Consumo máximo: 20 VA
• Saída auxiliar 24 V: 24 Vcc ± 20 %, carga mínima 4 mA, carga máxima 160 mA
• Bateria do relógio: lítio Panasonic 3 V, modelo CR2032
• Exatidão do relógio: ±3 ppm típico; ±5 ppm máximo

Condições ambientais e características físicas

• Temperatura de operação: 0 a 50 °C
• Umidade relativa: 80 % até 30 °C; acima de 30 °C, diminuir 3 % por °C
• Uso: interno
• Categoria de instalação: II
• Grau de poluição: II
• Altitude: menor que 2000 m
• Dimensões: 164 x 117 x 70 mm
• Peso: 400 g
• Alojamento: ABS+PC
• Grau de proteção: IP20
• Certificações: CE e UL. CE Mark: dispositivo Classe A

Documentação

Documentos oficiais NOVUS disponíveis na área de downloads do fabricante (mecanismo de anexo na loja pendente de verificação):

• FieldLogger - Manual (português)
• FieldLogger - Manual (Deutsch)
• FieldLogger - Folheto Comercial (português)
• FieldLogger - Protocolo de Comunicação Modbus
• FieldLogger - CE - D.O.C.
• Process Control Equipment, Electrical - Component UL Product iQ
• Process Control Equipment, Electrical Certified for Canada - Component UL Product iQ
• FieldLogger - 2D and 3D Models Archive
• FieldLogger - 2D Housing Drawing

Perguntas frequentes

Qual é a alimentação deste equipamento?
modelo Standard, 100 a 240 Vca/cc ±10 %, 50/60 Hz.

Qual é a resolução?
24 bits.

Qual é o grau de proteção?
IP20.

Em que faixa de temperatura o equipamento opera?
0 a 50 °C.

Ficha técnica

• Marca: NOVUS
• Modelo / variante: FieldLogger S/IHM - ETHERNET, USB, X512K LOGS, 2XRS485 (modelo Standard, 100 a 240 Vca/cc)
• Código do fabricante: 8812120000
• Referência EquipaBR: 8812120000
• Linha de negócio: ACD
• Status de catálogo: VIGENTE
• Resolução: 24 bits
• Alimentação: modelo Standard, 100 a 240 Vca/cc ±10 %, 50/60 Hz
• Grau de proteção: IP20
• Temperatura de operação: 0 a 50 °C
• Dimensões: 164 x 117 x 70 mm
• Peso: 400 g
• Certificações: CE e UL. CE Mark: dispositivo Classe A

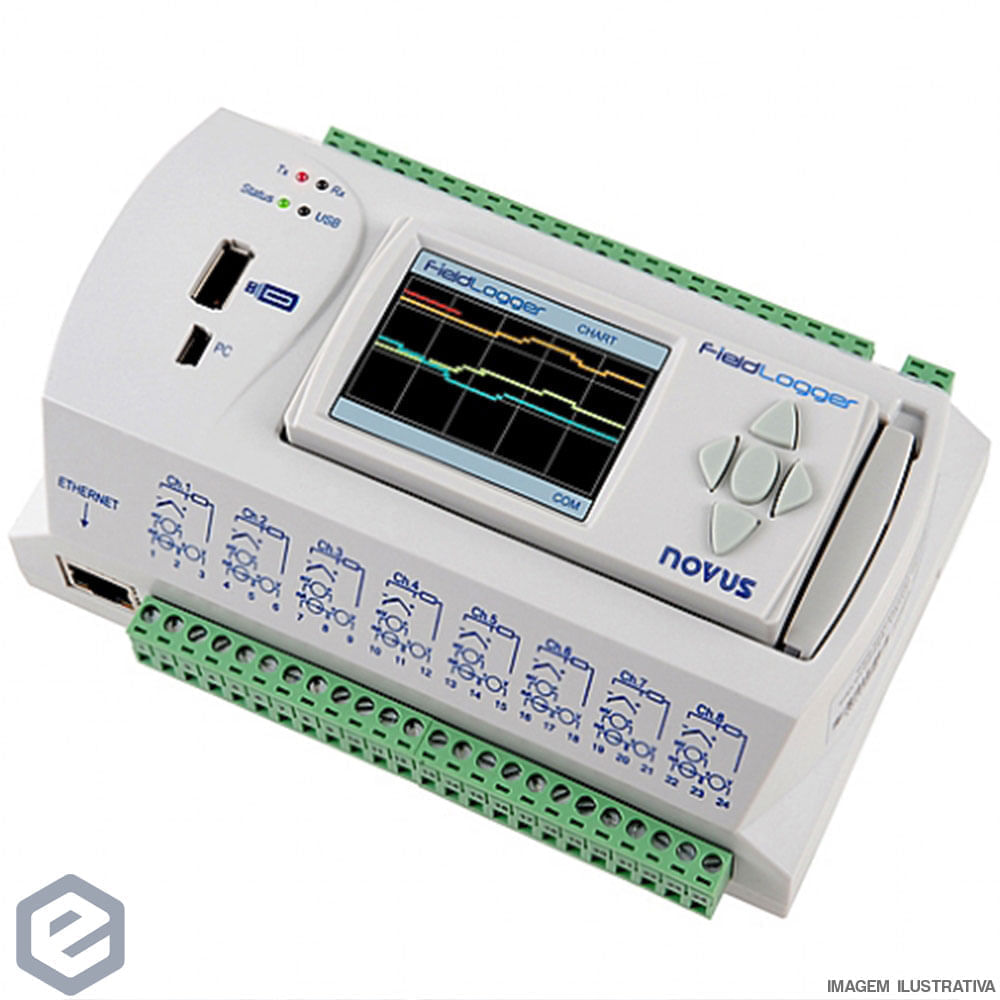

Imagens meramente ilustrativas. As informações técnicas são as publicadas pelo fabricante para este código.
